Ръководство за употреба и безопасност (Shelly EM)

2-КАНАЛЕН WIFI ЕЛЕКТРОМЕР

Този документ съдържа важна техническа информация и информация за безопасността за устройството и неговата безопасна употреба и монтаж.
Преди да започнете монтажа, моля, прочетете внимателно и изцяло това ръководство и всички други документи, придружаващи устройството. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за вашето здраве и живот, нарушение на закона или отказ от правна и/или търговска гаранция (ако има такава). Шелли Юръп ЕООД не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това устройство
поради неспазване на инструкциите за потребителя и безопасносттав това ръководство.

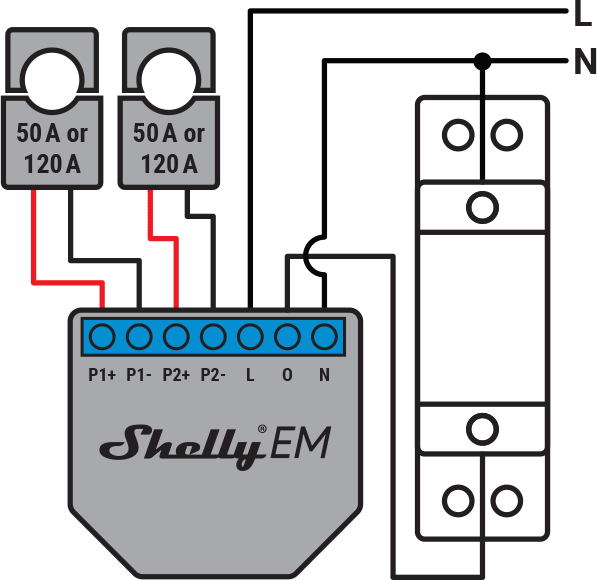

Легенда

• N - Неутрален вход (110-230V AC);
• L - Линеен вход (110-230V AC);
• O - Изход за управление на контактор (макс. 2A);
• P1+ - Положително свързване на токов трансформатор 1
• P1- - Отрицателно свързване на токов трансформатор 1
• P2+ - Положително свързване на токов трансформатор 2
• P2- - Отрицателно свързване на токов трансформатор 2
Двойният WiFi измервател на енергия, Shelly® EM от Шелли Юръп ЕООД, е предназначен за монтаж в стандартна конзола за вграждане в стена или до
прекъсвачите, за да следи електрическата енергия през нея, независимо за всеки канал и с мощен контактор. Shelly може да работи като самостоятелно устройство или като аксесоар към контролер за домашна автоматизация.
• Предназначение на управлението: Работно
• Конструкция на управлението: Независим монтаж
• Тип 1.B Действие
• Степен на замърсяване 2
• Импулсно напрежение: 4000 V
На долната страна на вашия трансформатор с разделено ядро, ще видите стрелка, показваща как трябва да го поставите върху мрежовия кабел. Стрелката
показва посоката на поток на тока/напрежението.

Спецификация

• Захранване - 110-230V ±10% 50/60Hz AC
• Максимално измерване на канал - 120A/230V
• Максимално натоварване на релето - 2A/230V
• Работна температура - от -40°C до 40°C
• Мощност на радиосигнала - 1mW
• Радио протокол - WiFi 802.11 b/g/n
• Честота: 2412-2472 MHz; (Макс. 2483,5 MHz)
• Работен обхват (в зависимост от местната конструкция) - до
50 м на открито, до 30 м на закрито
• Размери (ВxШxД) - 39x36x17 мм
• Консумация на електроенергия - < 1 W

Техническа информация

• Управление чрез WiFi от мобилен телефон, компютър, система за автоматизация или друго устройство, поддържащо HTTP и/или UDP протокол.
• Микропроцесорно управление.

ВНИМАНИЕ! Опасност от токов удар. Монтирането на устройството към електрическата мрежа трябва да се извършва с повишено внимание.

ВНИМАНИЕ! Не позволявайте на деца да играят с бутона/превключвателя, свързан към устройството. Дръжте устройствата за дистанционно управление на Shelly (мобилни телефони, таблети, компютри) далеч от деца.

Въведение в Shelly®

Shelly® е семейство иновативни устройства, които позволяват дистанционно управление на електрически уреди чрез мобилен телефон, компютър или
система за домашна автоматизация. Shelly® използва WiFi, за да се свърже с устройствата, които го управляват. Те могат да бъдат в една и съща WiFi мрежа
или могат да използват отдалечен достъп (през интернет). Shelly® може да работи самостоятелно, без да се управлява от контролер за домашна автоматизация,
в локалната WiFi мрежа, както и чрез облачна услуга, от всяко място, където потребителят има достъп до интернет.
Shelly® има вграден уеб сървър, чрез който потребителят може да настройва, контролира и наблюдава устройството. Shelly® има два WiFi режима - точка за достъп (AP) и клиентски режим (CM). За да работи в клиентски режим, WiFi рутер трябва да бъде разположен в обхвата на устройството. Устройствата Shelly® могат да комуникират директно с други WiFi устройства чрез HTTP протокол.
API може да бъде предоставен от производителя. Устройствата Shelly® могат да бъдат достъпни за наблюдение и управление, дори ако потребителят е извън обхвата на локалната WiFi мрежа, стига WiFi рутерът да е свързан с интернет. Може да се използва облачната функция, която се активира чрез уеб сървъра на устройството или чрез настройките в мобилното приложение Shelly Cloud. Потребителят може да се регистрира и да получи достъп до Shelly Cloud, използвайки мобилни приложения за Android или iOS, или всеки интернет браузър и уебсайта: https://my.Shelly.cloud/.

Инструкции за инсталиране

ВНИМАНИЕ! Опасност от токов удар! Монтажът/инсталацията на устройството трябва да се извърши от квалифицирано лице (електротехник).

ВНИМАНИЕ! Опасност от токов удар! Не свързвайте клемите на токовия трансформатор към линията, преди да ги свържете към Shelly EM.
Дори ако е свързан само токовият трансформатор, може да има високо напрежение по свързващите му кабели.

ВНИМАНИЕ! Опасност от токов удар. Дори когато устройството е изключено, е възможно да има напрежение върху клемите му. Всяка промяна във връзката на клемите трябва да се извърши след като се гарантира, че цялото локално захранване е изключено/разединено.

ВНИМАНИЕ! Не свързвайте устройството към уреди, превишаващи посоченото максимално натоварване!

ВНИМАНИЕ! Свързвайте устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

ВНИМАНИЕ! Използвайте устройството само с електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към устройството, може да го повреди.

ПРЕПОРЪКА! Устройството може да бъде свързано към и може да управлява електрически вериги и уреди само ако те отговарят на съответните стандарти и норми за безопасност.

Декларация за съответствие

С настоящото, Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly ЕМ е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес https://shelly.cloud/knowledge-base/devices/shelly-em/

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовите отпадъци. Рециклирайте продукта, за да предотвратите увреждане на околната среда и здравето и да насърчите опазването на ресурсите. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно Отпадъчно електрическо и електронно оборудване (ОЕЕО) за правилно изхвърляне.

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, 1407 София, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от Производителя на официалния уебсайт.

Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
