Ръководство за употреба и безопасност (Shelly Shutter)
Контролер за щори с измерване на мощност
Наричано в този документ „Устройството“
Информация за безопасност
За безопасна и правилна употреба прочетете това ръководство и всички други документи, придружаващи този продукт. Запазете ги за бъдещи справки. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.
⚠ Този знак показва информация за безопасност.
ⓘ Този знак показва важна забележка.
⚠ ПРЕДУПРЕЖДЕНИЕ! Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.
⚠ ПРЕДУПРЕЖДЕНИЕ! Преди да правите каквито и да е промени по връзките, уверете се, че няма напрежение на клемите на Устройството.
⚠ ВНИМАНИЕ! Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или на който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.
⚠ ВНИМАНИЕ! Устройството може да бъде свързано и да управлява само електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.
⚠ ВНИМАНИЕ! Не свързвайте Устройството към уреди, които превишават посоченото максимално електрическо натоварване.
⚠ ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини щети и/или нараняване.
⚠ ПРЕДУПРЕЖДЕНИЕ! Преди да инсталирате Устройството, изключете прекъсвачите. Използвайте подходящо тестово Устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с монтажа.
⚠ ВНИМАНИЕ! Устройството и свързаните към него уреди трябва да бъдат обезопасени с предпазен прекъсвач за кабели в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 16 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).
⚠ ВНИМАНИЕ! Не използвайте Устройството, ако показва признаци на повреда или дефект.
⚠ ВНИМАНИЕ! Не се опитвайте сами да поправяте Устройството.
⚠ ВНИМАНИЕ! Устройството е предназначено само за употреба на закрито.
⚠ ВНИМАНИЕ! Пазете Устройството от замърсявания и влага.
⚠ ВНИМАНИЕ! Не позволявайте на деца да играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата (мобилни телефони, таблети, компютри) за дистанционно управление на Shelly далеч от деца.
Описание на продукта
Shelly Shutter е компактен контролер за ролетни и венециански щори, сенници и др. с функция за измерване на мощност. Позволява дистанционно управление от мобилен телефон, таблет, компютър или система за домашна автоматизация.
Устройството има вграден уеб интерфейс за наблюдение, контрол и регулиране на настройките му. Уеб интерфейсът е достъпен на http://192.168.33.1, когато е свързано директно към точката за достъп на Устройството или на неговия IP адрес, когато е достъпно от същата мрежа.
Устройството може да осъществява достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в същата мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете:
https://shelly-api-docs.shelly.cloud
ⓘ Устройството се предлага с фабрично инсталиран фърмуер. За да го поддържа актуален и сигурен, Шелли Юръп ЕООД предоставя най-новите актуализации на фърмуера безплатно. Достъп до актуализациите получавате през вградения уеб интерфейс или мобилното приложение Shelly Smart Control. Инсталирането на актуализации на фърмуера е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за евентуални несъответствия в поведението на Устройството, причинени от невъзможност на потребителя да инсталира наличните актуализации своевременно.
Инструкции за инсталиране
ⓘ За да свържете Устройството, препоръчваме използването на плътни едножилни проводници или многожилни проводници с накрайници. Проводниците трябва да имат изолация с повишена топлоустойчивост, не по-малка от PVC T105°C (221°F).
ⓘ Не използвайте бутони или превключватели с вградени LED или неонови лампи.
ⓘ Когато свързвате проводници към клемите на Устройството, вземете предвид посоченото напречно сечение на проводника и дължината на оголване. Не свързвайте няколко проводника в един терминал.
ⓘ От съображения за сигурност, след като успешно свържете Устройството към локалната Wi-Fi мрежа, препоръчваме да деактивирате или защитите с парола точката за достъп (AP) на Устройството.
ⓘ За да извършите фабрично нулиране на Устройството, натиснете и задръжте бутона Reset/control за 10 секунди.
ⓘ За да активирате точката за достъп и Bluetooth връзката на Устройството, натиснете и задръжте бутона Reset/control за 5 секунди.
ⓘ Не използвайте L терминал(и) на Устройството за захранване на други устройства.
Инсталиране на Устройството
Схема на свързване

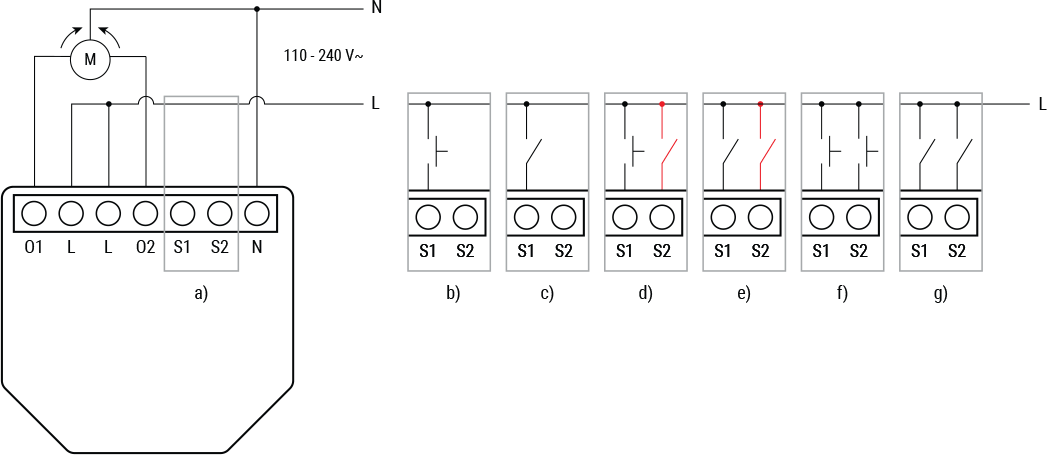

Фиг. 1. Окабеляване
Легенда
Клеми на устройството
• O1, O2: Изходни клеми за управление на щората
• L: Фаза (110-240 V~)
• S1, S2: Входни клеми за ключ/бутон
• N: Неутрална клема
Проводници
• L: Фазов проводник (110-240 V~)
• N: Неутрален проводник
Свържете двата L терминала към фазовия проводник и N терминала към нулевия проводник.
Свържете общия терминал/проводник на двигателя към нулевия проводник.
Свържете терминалите/проводниците за посока на двигателя към терминалите O1 и O2*.
*Изходите могат да бъдат преконфигурирани в настройките на Устройството, за да съответстват на необходимата посока на въртене. След като инсталирате Устройството, продължете с конфигурирането на неговите входове:
Единичен вход: Управлявайте щората с един бутон/ключ.
Двоен вход: Управлявайте щората с 2 бутона/ключа.
Отделен режим: Управлявайте щората само дистанционно.
Единичен вход
За да използвате Устройството в режим на единичен вход, свържете бутон или ключ към фазовия проводник и към клема S1. Използвайте Фиг. 1 b) за вход за бутон или Фиг. 1 c) за вход за ключ.
Можете да конфигурирате входа като бутон или ключ в настройките на Устройството.
Вход за бутон: Всяко натискане на бутон превключва между отваряне, стоп, затваряне, стоп и т.н.
Вход за ключ: Всеки ключ превключва между отваряне, стоп, затваряне, стоп и т.н.
В режим на единичен вход Shelly Shutter има функционалност за предпазен ключ. За да я реализирате, свържете предпазния ключ към фазовия проводник и към клема S2.
Използвайте Фиг. 1 d) за вход за бутон или Фиг. 1 e) за вход за ключ. Можете да конфигурирате предпазния ключ в настройките на Устройството, за да спре напълно или да спре и обърне движението на щората.
Двоен вход
За да използвате Устройството в режим на Двоен вход, свържете бутон или ключ към фазовия проводник и съответно към клемите S1 и S2. Използвайте Фиг. 1 f) за вход за бутон или Фиг. 1 g) за вход за ключ.
Ако използвате входа за бутон, всяко натискане на бутон прави следното:
Премества щората в съответната посока, докато се достигне крайната точка.
Спира щората, ако се движи в същата посока.
Обръща движението на щората, докато се достигне крайната точка, ако щората се движи в обратната посока.
Ако използвате вход за ключ, всеки ключ прави следното:
Когато е включен, премества щората в съответната посока, докато се достигне крайната точка.
Когато е изключен, спира движението на щората.
Когато и двата ключа са включени, Устройството следва последния задействан ключ. Изключването на последния задействан ключ спира движението на щората, дори ако другият ключ е все още включен. За да преместите щората в обратната посока, изключете и включете отново другия ключ.
Отделен режим
В Отделен режим можете да управлявате Устройството само чрез вградения уеб интерфейс или мобилно приложение. Бутоните или ключовете, свързани с Устройството, не могат да управляват щората. За да използвате Устройството в Отделен режим, свържете го, както е показано на Фиг. 1 а).
Откриване на препятствия
Shelly Shutter може да открива препятствия. Можете да конфигурирате откриването на препятствия в настройките на Устройството, за да спре напълно или да спре и да обърне движението на щората, ако бъде открита пречка. Можете да активирате или деактивирате откриването на препятствия за едната или двете посоки.
Спецификации
Физически
Размери (ВxШxД): 37x42x16 mm
Тегло: 30 g
Максимален въртящ момент на винтовите клеми: 0.4 Nm
Напречно сечение на проводника: 0.2 до 2.5 mm² (едножилни, многожилни и с накрайници)
Дължина на оголения проводник: 6 до 7 mm
Монтаж: Стенна кутия
Материал на корпуса: Пластмаса
Цвят на корпуса: Черен
Цвят на клемите: Черен
Условия на околна среда
Работна температура на околната среда: -20°C до 40°C
Влажност: 30% до 70% относителна влажност
Максимална надморска височина: 2000 m
Електричество
Захранване: 110-240V~ 50/60 Hz
Консумирана мощност: < 1,4 W
Номинални стойности на изходните вериги
Максимално комутируемо напрежение: 240 V~
Максимален комутируем ток: 4 A
Сензори, измервателни уреди
Сензор за вътрешна температура: Да
Волтметър (AC): Да
Амперметър (AC): Да
Функции за безопасност
Защита от прегряване: Да
Защита от пренапрежение: Да
Защита от свръхток: Да
Защита от претоварване: Да
Откриване на препятствия: Да
Предпазен превключвател: Да
Радио
Wi-Fi
Протокол: 802.11 b/g/n
Радиочестотна лента: 2401 - 2483 MHz
Максимална радиочестотна мощност: < 20 dBm
Обхват: До 50 m на открито, до 30 m на закрито (в зависимост от местните условия)
Bluetooth
Протокол: 4.2
Радиочестотна лента: 2402 - 2480 MHz
Максимална радиочестотна мощност: <4 dBm
Обхват: До 30 на открито, до 10 m на закрито (в зависимост от местните условия)
Микроконтролер
Процесор: ESP-Shelly-C38F
Flash памет: 8 MB
Възможности на фърмуера
Графици: 20
Уеб куки (URL действия): 20 с 5 URL адреса на кука
Разширител на обхвата на Wi-Fi: Да
BLE Gateway: Да
Скриптове: Да
MQTT: Да
Криптиране: Да
Включване в Shelly Cloud
Устройството може да се наблюдава, контролира и настройва чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез мобилното ни приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на https://control.shelly.cloud/ . Ако изберете да използвате Устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции как да го свържете към облака и да го управлявате от приложението тук: https://shelly.link/app-guide .
Отстраняване на неизправности
В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете страницата му тук: https://shelly.link/Shutter
Декларация за съответствие
С настоящото Шелли Юръп ЕООД декларира, че типът радиооборудване за Shelly Shutter е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес: https://shelly.link/Shutter_DoC
Изхвърляне и рециклиране
Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.
Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).
Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.
Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com
Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
