Ръководство за употреба и безопасност (Shelly BLU Gateway Gen3)

Интелигентен BLE към Wi-Fi гейтуей в USB-A адаптер

Наричано в този документ “Устройството“

Информация за безопасност

За безопасна и правилна употреба прочетете това ръководство и всички други документи, придружаващи този продукт. Запазете ги за бъдещи справки. Неспазването на процедурите за инсталиране може да доведе до неизправност, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за загуби или щети в случай на неправилна инсталация или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.

⚠Този знак показва информация за безопасност.

ⓘ Този знак показва важна забележка.

⚠ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

⚠ВНИМАНИЕ! Не използвайте Устройството, ако показва признаци на повреда или дефект.

⚠ВНИМАНИЕ! Не се опитвайте да поправяте Устройството сами.

⚠ВНИМАНИЕ! Устройството е предназначено само за употреба на закрито.

⚠ВНИМАНИЕ! Пазете Устройството от замърсявания и влага.

Описание на продукта

Shelly BLU Gateway Gen3 е интелигентен BLE към Wi-Fi гейтуей, който може да се използва за наблюдение и управление на всички Shelly BLE устройства. Той разполага с Virtual и BT Home компоненти.

Устройството има вграден уеб интерфейс, използван за наблюдение, управление и настройване на Устройството. Уеб интерфейсът е достъпен на http://192.168.33.1, когато е свързано директно към точката за достъп на Устройството, или на неговия IP адрес, когато вие и Устройството сте свързани към една и съща мрежа.

Устройството може да осъществява достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете:
https://shelly-api-docs.shelly.cloud .

ⓘ Устройството се предлага с фабрично инсталиран фърмуер. За да го поддържа актуализиран и сигурен, Шелли Юръп ЕООД предоставя най-новите актуализации на фърмуера безплатно. Достъп до актуализациите можете да получите или чрез вградения уеб интерфейс, или чрез мобилното приложение Shelly Smart Control. Инсталирането на актуализации на фърмуера е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на Устройството, причинено от невъзможност на потребителя да инсталира наличните актуализации своевременно.

Инструкции за инсталиране

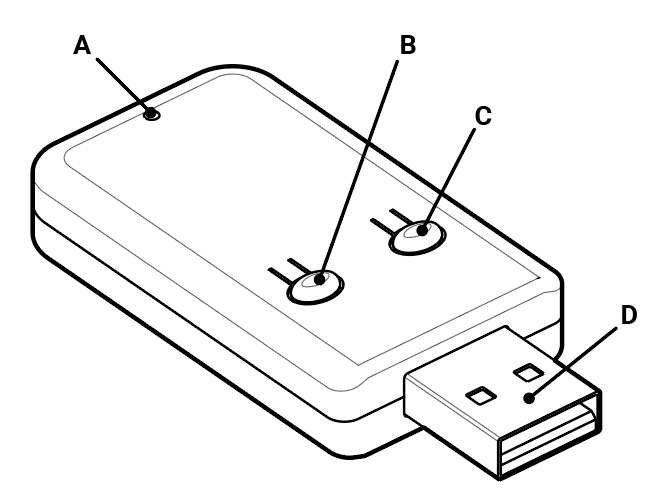

blu gateway gen3.png

Легенда
• A: LED индикация
• B: Бутон за сдвояване
• C: Бутон за нулиране
• D: USB-A щепсел

Включете Устройството в стандартен USB-A порт.

Светодиодът трябва да светне в синьо, което показва, че Устройството е захранвано и е в режим на точка за достъп (AP).

Включване в Shelly Cloud

Устройството може да се наблюдава, контролира и настройва чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез нашето мобилно приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на https://control.shelly.cloud/ .

Ако изберете да използвате Устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции как да свържете Устройството към облака и да го управлявате от приложението Shelly в ръководството за приложението: https://shelly.link/app-guide .

Мобилното приложение Shelly и услугата Shelly Cloud не са условия за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи за домашна автоматизация.

Локална употреба

Ако искате да използвате Устройството локално, свържете се с неговата точка за достъп (SSID: Shelly-BluGwG3-xxxxxxxxxxxx), като използвате устройство с активиран Wi-Fi, и въведете http://192.168.33.1 в браузъра си, за да получите достъп до вградения уеб интерфейс на Устройството.

Кликнете върху иконата за Wi-Fi в горната част, за да отидете в настройките за Wi-Fi на Устройството. Свържете Устройството към локална Wi-Fi мрежа. Препоръчваме да зададете статичен IP адрес.

Вижте Ръководството за уеб интерфейса на Устройството за подробно описание на https://shelly.link/blugwg3_wig .

Кликнете върху иконата за Bluetooth в горната част, за да отидете в настройките за Bluetooth на Устройството. Активирайте Bluetooth шлюза.

Всички сдвоени Shelly BLE устройства ще се показват като BT Home компоненти на началната страница на уеб интерфейса на Устройството.

Като алтернатива, можете да използвате скриптове, за да откривате BLE устройства, които отговарят на протокола BT Home, да четете тяхното предаване и, въз основа на получените данни, да управлявате други смарт устройства, свързани към същата мрежа.

Сдвояване с BLE устройства

ⓘ Ако сте закупили Устройството в комплект със Shelly BLE устройства, те са фабрично сдвоени, така че не е необходима допълнителна настройка.

Ако сте закупили Устройството отделно или искате да го сдвоите с допълнителни BLE устройства, следвайте инструкциите по-долу:

  1. Натиснете бутона за сдвояване на Устройството.

  2. Настройте BLE устройството, което искате да сдвоите, към Shelly BLU Gateway Gen3.

Можете да постигнете това, като натиснете и задържите бутона на BLE устройството за 10 секунди или изберете опцията от менюто на Shelly BLU TRV с помощта на неговия бутон.

За повече подробности, моля, вижте ръководството за потребителя и безопасност на BLE устройството, което искате да сдвоите.

Спецификации

Физически

  • Размери (ВxШxД): 60x27x11 мм

  • Тегло: 10 г

  • Материал на корпуса: Пластмаса

  • Цвят на корпуса: Бял

Условия за околна среда

  • Работна температура на околната среда: от -20 °C до 40 °C

  • Влажност: от 30 % до 70 % относителна влажност

Електрически

  • Захранване: 5 V⎓ (от USB-A порт)

  • Консумирана мощност: < 1 W

Радио

Wi-Fi

  • Протокол: 802.11 b/g/n

  • RF лента: 2412-2472 MHz

  • Максимална RF мощност: < 20 dBm

  • Обхват: До 30 м / 98 фута на закрито и 50 м / 164 фута на открито (в зависимост от местните условия)

Bluetooth

  • Протокол: 4.2 с BLE

  • RF лента: 2402-2480MHz

  • Максимална RF мощност: < 10 dBm

  • Обхват: До 10 м / 33 фута на закрито и 30 м / 98 фута на открито (в зависимост от местните условия)

Микроконтролер

  • CPU: Shelly ESP32 C3

  • Flash памет: 8 MB

Възможности на фърмуера

  • Графици: 20

  • Уеб куки (URL действия): 20 с 5 URL адреса на кука

  • Скриптове: Да

  • MQTT: Да

  • Криптиране: Да

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly BLU Gateway Gen3 е в съответствие с Директива 2014/53/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие с изискванията на ЕС е достъпен на следния интернет адрес: https://shelly.link/blu_gateway_gen3_DoC

 Изхвърляне и рециклиране

Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД

Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България

Тел.: +359 2 988 7435

Имейл: support@shelly.cloud

Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
