Verwendung des Shelly PRO 1 / Shelly PRO 1PM als Ersatz für einen Kanal eines KNX-Schaltaktors

Beschreibung des Beispiels

Von der Hauptfallbeschreibung ausgehend nehmen wir an, dass wir einen Fall haben, in dem ein Fehler im Beleuchtungskreis L4 auftritt. Infolge dieses Fehlers sind die Kontakte des Steuerrelais im Schaltaktor blockiert, und das Relais ist nicht mehr in der Lage, eine angemessene Steuerung zu gewährleisten.

Nachfolgend geben wir eine mögliche Lösung für das beschriebene Problem, indem einfach ein Shelly PRO 1 oder PRO 1PM Gerät hinzugefügt wird und erklären, wie es ordnungsgemäß konfiguriert werden kann, um volle Austauschbarkeit zu gewährleisten.

Zusätzlich ist der Shelly PRO 1PM in der Lage, Messdaten der angeschlossenen Last in das KNX-Netzwerk zu übertragen.

KNX-Konfiguration

Elektrische Installationen sind nicht Teil dieses Handbuchs. Eine ordnungsgemäße Installation des Geräts und aller zugehörigen elektrischen Verbindungen ist unbedingt erforderlich. Um den Benutzer zu schützen und optimale Sicherheit und Funktionalität zu gewährleisten, müssen alle notwendigen Verfahren von einem erfahrenen Techniker gemäß der bereitgestellten Dokumentation durchgeführt werden.

Allgemeine Konfiguration

Wie bei jedem KNX-Gerät müssen auch Shelly Geräte ordnungsgemäß konfiguriert werden, um Daten mit anderen KNX-Geräten austauschen zu können. Du musst diese Informationen mit deinem KNX-Integrator und Netzwerkadministrator abstimmen.

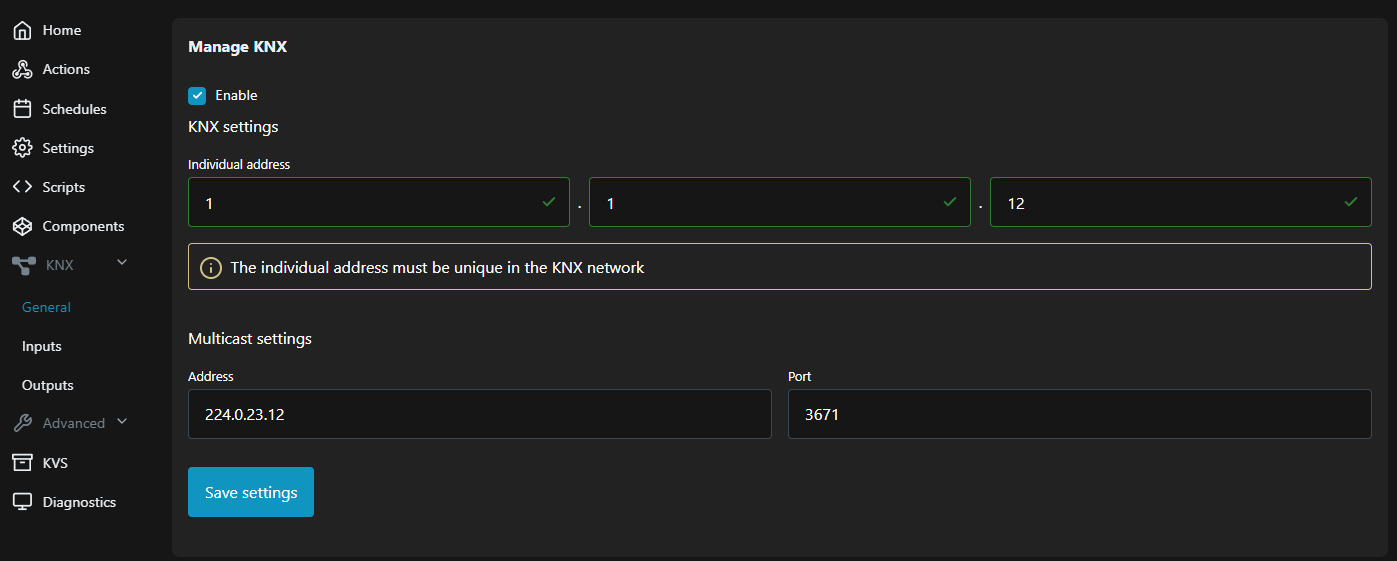

In diesem Beispiel verwenden wir die Adresse 1.1.12 als Individual Address und die standardmäßigen Multicast settings.

Für weitere Details zur allgemeinen Konfiguration siehe die bereitgestellte Dokumentation hier.

Ausganskonfiguration

Steuerbefehl

Gemäß den in Tabelle 2 aufgeführten Daten verwendet der Beleuchtungskreis L4, der zuvor über Kanal 4 des KNX-Schaltaktors betrieben wurde, die Group address (GA) 1/1/4, um Steuertelegramme zu empfangen. Daher müssen wir dieselbe Adresse für das Switch object des Shelly PRO 1PM zuweisen. So gehst Du vor:

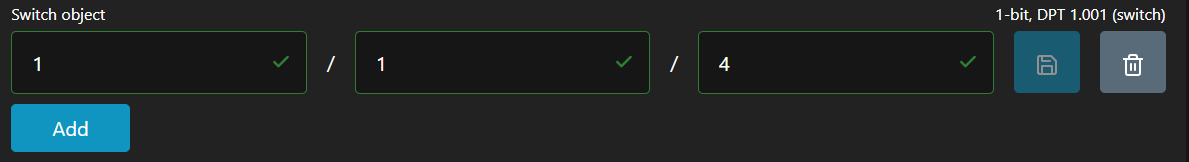

Switch object - Gib die Group address für die Steuerung, also EIN/AUS, an. Stelle sicher, dass die DPT-Länge übereinstimmt. In diesem Beispiel ist das GA 1/1/4. Trage diese Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläches Save.

Feedback-Berichterstattung

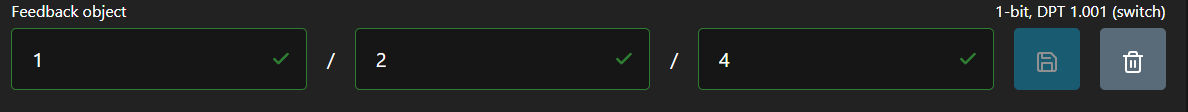

• Feedback object - Benachrichtigt alle anderen Geräte, die dieselbe Group address verwenden, über den Schaltstatus des Shelly PRO 1PM-Ausgangs, also EIN/AUS. Stelle sicher, dass die DPT-Länge übereinstimmt. In diesem Beispiel ist das GA 1/2/4. Trage diese Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

Messdaten

Der folgende Einrichtungsprozess ist für den ordnungsgemäßen Betrieb des Systems nicht erforderlich, bietet jedoch erweiterte Funktionen innerhalb der bestehenden KNX-Installation. Normalerweise werden diese Daten von einem KNX-Display oder Visualisierungsserver (KNX-Server) visualisiert. Der KNX-Server kann diese Daten auch verarbeiten und durch Implementierung zusätzlicher Logik können verschiedene Aktionen (z. B. Benachrichtigungen, Alarme oder sogar Sicherheitsabschaltungen) integriert werden.

Um Messdaten in den KNX-Server einzufügen, sind zusätzliche Einstellungen des Servers erforderlich, sofern diese nicht bereits vorhanden sind.

Eine detaillierte Beschreibung aller Messungen, die der Shelly PRO 1PM bereitstellt, findest Du in Tabelle 3 unten. Die letzte Spalte der Tabelle zeigt ein Beispiel für Group addresses(GA), die wir zur Beschreibung des Einrichtungsprozesses verwenden.

Befolge zur vollständigen Konfiguration folgende Schritte:

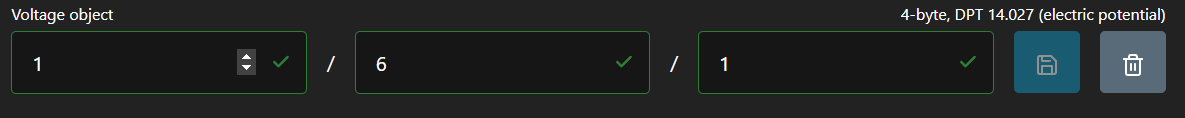

• Voltage object - überträgt Echtzeitdaten der an die angeschlossenen Last(en) gelieferten Spannung über die zugewiesene Group address an alle anderen Geräte, die diese Adresse verwenden. In diesem Beispiel verwenden wir GA 1/6/1. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

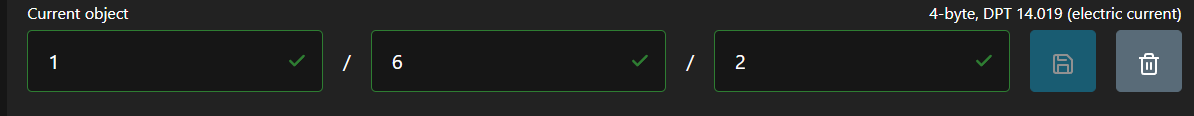

• Current object - überträgt Echtzeitdaten des durch die angeschlossenen Lasten fließenden Stroms über die zugewiesene Group address an alle anderen Geräte, die diese Adresse verwenden. In diesem Beispiel verwenden wir GA 1/6/2. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

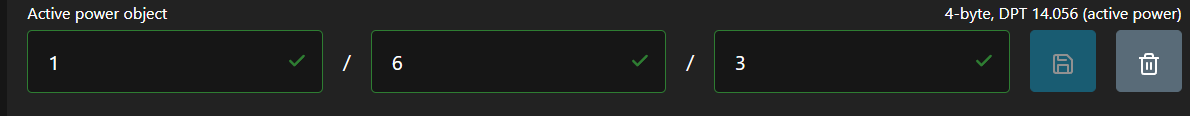

• Active power object - stellt die Rate dar, mit der elektrische Energie in einem System verbraucht wird. Diese Rate wird über die zugewiesene Group address weitergegeben. In diesem Beispiel verwenden wir GA 1/6/3. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

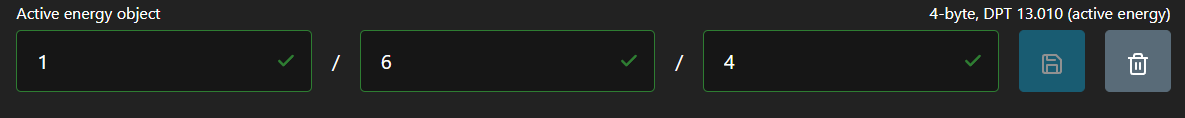

• Active energy object - verfolgt den aktiven Energieverbrauch über die Zeit und liefert kumulierte Daten über die insgesamt vom Verbraucher verbrauchte Energie. Die verbrauchte Energie wird über die zugewiesene Group address an alle anderen Geräte weitergegeben, die diese Adresse verwenden. In diesem Beispiel verwenden wir GA 1/6/4. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

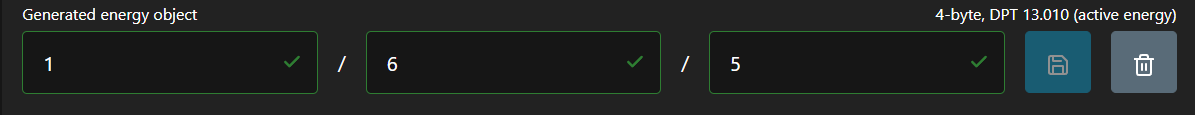

• Active energy object - verfolgt die zurückgeführte aktive Energie von einer externen Stromquelle (z.B. Solar-, Wind- oder Generatorstrom) über die Zeit und liefert kumulierte Daten über die insgesamt erzeugte Energie. Die Daten werden über die zugewiesene Group address an alle anderen Geräte weitergegeben, die diese Adresse verwenden. In diesem Beispiel verwenden wir GA 1/6/5. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

Fazit

Sobald der gesamte Einrichtungsvorgang abgeschlossen und alle notwendigen Group addresses eingegeben wurden, hat der Shelly PRO 1 / PRO 1PM alles, was für den erfolgreichen Betrieb der bestehenden KNX-Installation als Ersatzgerät erforderlich ist. Darüber hinaus decken unsere Geräte alle Anforderungen zu geringeren Kosten ab.

Der Shelly PRO 1PM übertrifft sogar die erforderlichen Funktionen als Ersatzgerät, indem er umfassende Messdaten an das System liefert, falls dies erforderlich ist.
