DE - Shelly KNX-Dokumentation
Diese Dokumentation gilt für Shelly Geräte mit integrierter KNXnet/IP-Unterstützung und Zugang zu ihnen über einen Webbrowser.
Die KNXnet/IP-Funktionalität ist für Geräte der Gen2 PRO-Linie und Gen3+ verfügbar (siehe Tabelle unten) und erfordert Firmware-Version 1.4.0 oder höher.
Die KNX-Organisation klassifiziert alle unterstützten Objekte und die Art der Daten, die sie übertragen dürfen, daher hat jedes Objekt einen vordefinierten DPT (Datenpunkttyp).
Die Länge der Daten und der entsprechende DPT werden in der KNX-Konfigurationsoberfläche von Shelly angezeigt.
Die Verwendung eines Shelly Geräts in einem KNX-Netzwerk erfordert ein KNXnet/IP-Gateway-Gerät.
Shelly Geräte unterstützen keine KNX Security (KNX IP Security und KNX Data Security).
Die Konfiguration des Shelly Geräts kann die verfügbaren KNX-Optionen beeinflussen.
Für die Zwecke dieser Dokumentation wurde ein KNXnet/IP-Gateway-Gerät LK-IP/KNXs REG von B.E.G. Brück Electronic GmbH verwendet.
 |  |

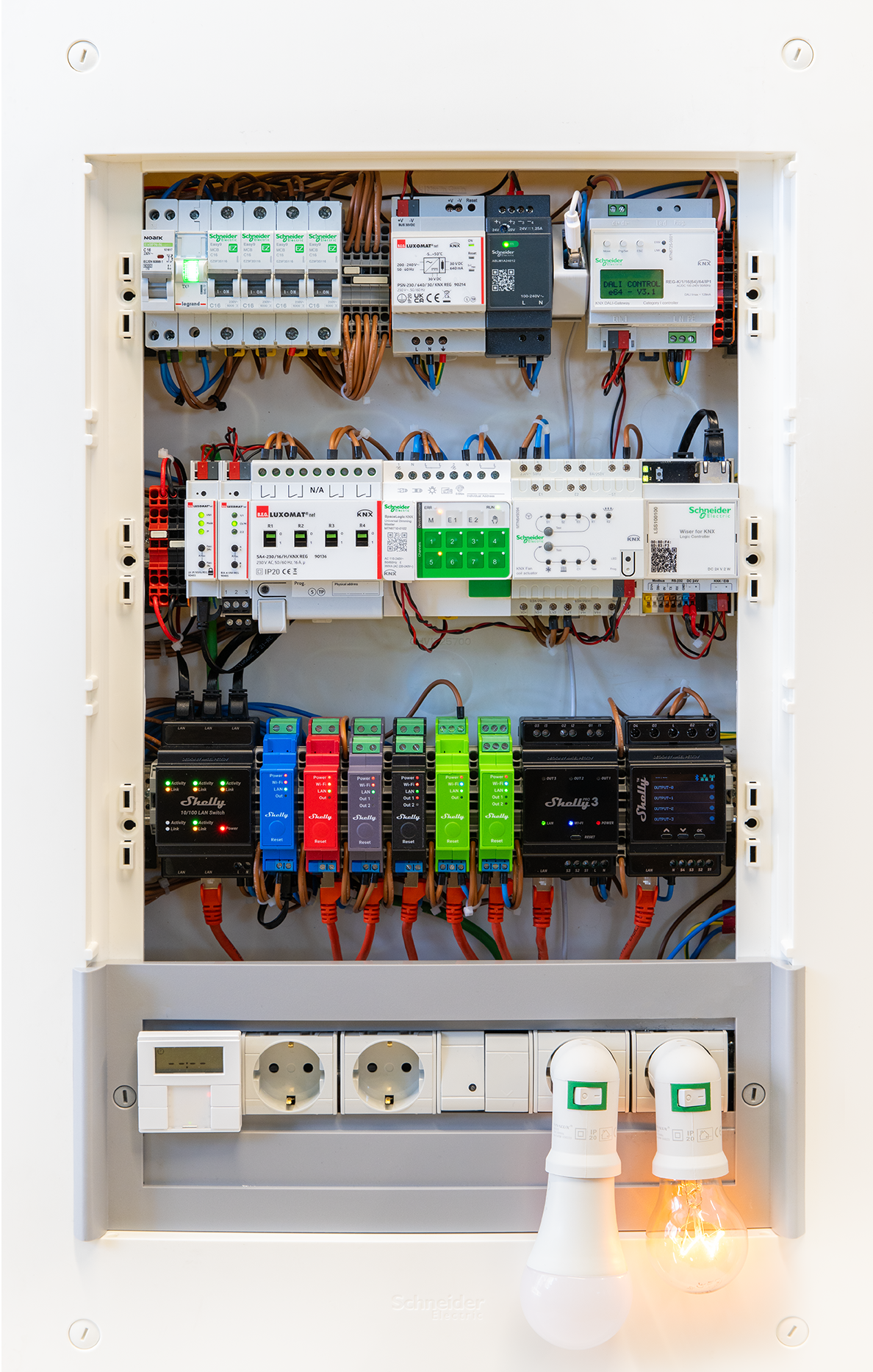

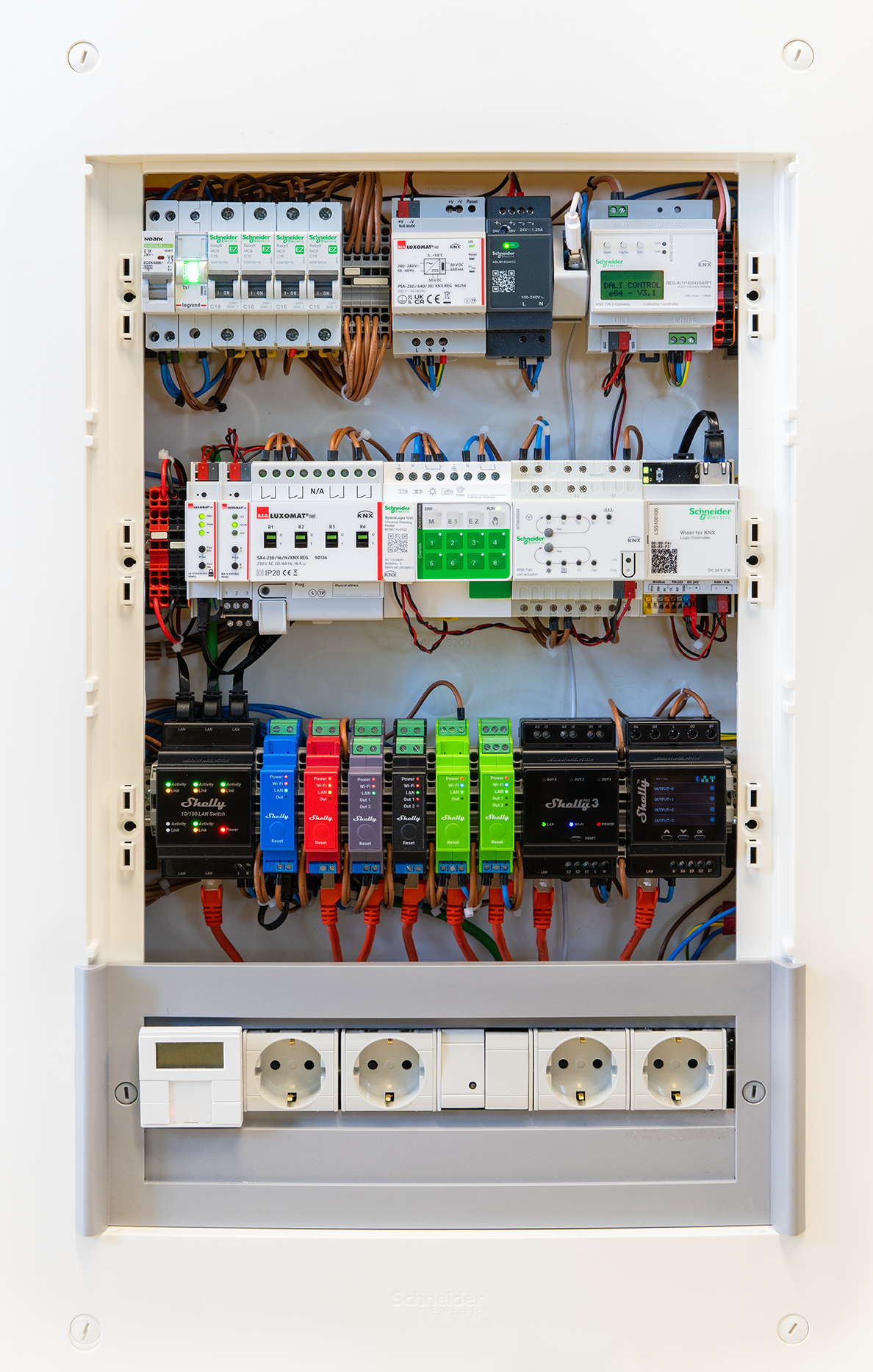

Shelly FW+QA Panel.pdf (Verdrahtungsschema der KNX-Prüftafel)
Shelly FW+QA GA Report.pdf (Verwendete KNX-Gruppenadressen)
KNX-Unterstützung in Shelly Geräten
Was wird unterstützt?
Shelly IP Geräte (WLAN und Ethernet) können in KNXnet/IP-Netzwerke eingebunden werden.
Unterstützt werden als KNX-Objekte:
Eingänge
Ausgangsaktoren (Schaltaktor in KNX)
Lichtaktoren (Dimmaktor in KNX)
Messungen
Unterstützte Geräte:
Aufgelistete Shelly PRO Geräte
Aufgelistete Shelly Gen 3 und spätere Modelle
Aufgrund des großen Kundeninteresses und häufig gestellter Fragen möchten wir darauf hinweisen, dass KINXnet/IP von keinem Shelly Plus (Gen 2) Gerät unterstützt wird!
Gerät | Eingänge | Ausgänge | Licht | Messung | Anmerkungen |
|---|---|---|---|---|---|
Shelly Pro 1 | 2 | 1 | n/a | Nein | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Shelly Pro 1PM | 2 | 1 | n/a | Ja (5 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Shelly Pro 2 | 2 | 2 | n/a | Nein | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Shelly Pro 2PM | 2 | 2 | n/a | Ja (5 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. Der Support für Abdeckungen wird zu einem späteren Zeitpunkt verfügbar sein. |
Pro 3 | 3 | 3 | n/a | Nein | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Pro 4PM | 4 | 4 | n/a | Ja (5 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Pro Dimmer 1PM | 2 | n/a | 1 | Ja (4 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Pro Dimmer 2PM | 4 | n/a | 2 | Ja (4 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Pro Dimmer 0/1-10V PM | 2 | n/a | 1* | Ja (4 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. |
I4 GEN3 | 4 | n/a | n/a | Nein | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Mini 1 GEN3 | 1 | 1 | n/a | Nein | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Mini 1PM GEN3 | 1 | 1 | n/a | Ja (5 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Shelly 1 GEN3 | 1 | 1 | n/a | Nein | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Shelly 1PM GEN3 | 1 | 1 | n/a | Ja (5 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. |
NEU Shelly 2PM GEN3 | 2 | 2 | n/a | Ja (5 Punkte) | Unterstützt ab Firmware-Version 1.5.0 und höher. Der Support für Abdeckungen wird zu einem späteren Zeitpunkt verfügbar sein. |
NEU Shelly Plug S GEN3 | 1 | 1 | n/a | Ja (5 Punkte) | Unterstützt ab Firmware-Version 1.5.0 und höher. Die Firmware-Updates werden derzeit von der CSA, der Organisation, die für die Matter-Zertifizierung verantwortlich ist, blockiert. |
NEU Shelly Dimmer GEN3 | 2 | n/a | 1 | Ja (4 Punkte) | Unterstützt ab Firmware-Version 1.5.0 und höher. |
Dimmer 0/1-10VPM GEN3 | 2 | n/a | 1* | Ja (4 Punkte) | Unterstützt ab Firmware-Version 1.4.0 und höher. |
DALI Dimmer GEN3 | 2 | n/a | 1* | Nein | Unterstützt ab Firmware-Version 1.4.0 und höher. |
Mehrere aktuelle Leuchten können als eine Gruppe angeschlossen und gesteuert werden
Voraussetzungen für die Einrichtung von KNX in Shelly Geräten
Webbrowser
IP-Netzwerk, an das das Shelly Gerät angeschlossen ist, und die IP-Adresse des Geräts ist bekannt. In diesem Fall ist die eingebettete Weboberfläche verfügbar, wenn Du die Webadresse <http://<device-ip>> aufrufst.
Alternativ kann auch eine Verbindung zum drahtlosen Zugangspunkt (AP) des Geräts hergestellt werden. In diesem Fall ist die eingebettete Weboberfläche verfügbar, wenn Du die Adresse http://192.168.33.1 aufrufst.
Die Verwendung der in das Gerät integrierten Webschnittstelle wird hier beschrieben.
Ablauf der Konfiguration
Der Prozess ist eine schrittweise Konfiguration gemäß der in dieser Dokumentation beschriebenen Vorgehensweise.
Bestimmte Konfigurationsänderungen erfordern einen Neustart der Firmware, was in der Benutzeroberfläche deutlich angezeigt wird.
In der integrierten Weboberfläche wird eine Benachrichtigung angezeigt, wenn ein Neustart erforderlich ist. Um fortzufahren, klicke einfach auf „Reboot now“ und warte, bis Dein Gerät neu gestartet ist (ca. drei Sekunden).
Dieselbe Konfiguration kann über einen der verfügbaren RPC-Kanäle vorgenommen werden. Es besteht keine Notwendigkeit oder Anforderung, dies nur manuell zu tun.
Ungültige Werte, die in eines der Felder eingegeben werden, sind rot umrandet.
Dokumentation für Entwickler
Entwickler von Systemen, die Shelly Geräte verwenden, die die Geräte direkt in ihre Plattform integrieren möchten und Informationen darüber benötigen, wie die oben beschriebene Konfiguration programmatisch gesteuert werden kann, besuchen bitte unsere API-Dokumentationsseite.
