Den Shelly DALI Dimmer verwenden, um eine bestehende KNX-Installation zu erweitern

Einleitung

In diesem Beispiel beschreiben wir die Vorteile der Verwendung des Shelly DALI Dimmers GEN3 zur Erweiterung einer bestehenden KNX-Installation durch Hinzufügen von DALI-gesteuerten Lichtern.

Für diejenigen, die mit der Kombination von zwei individuellen Kommunikationsschnittstellen nicht vertraut sind, sei gesagt, dass bisher ein zusätzlicher KNX-zu-DALI-Gateway erforderlich war, um DALI-Geräte über KNX steuern zu können. Die Kosten solcher Gateways sind hoch, was das Hinzufügen nur weniger DALI-gesteuerter Lichter wirtschaftlich unattraktiv machte.

Voraussetzungen

Shelly-Geräte können über KNXnet/IP-Kommunikation mit anderen KNX-Geräten kommunizieren. Die Sicherstellung der notwendigen Ausrüstung ist erforderlich, um unsere Geräte nutzen zu können. Weitere Informationen zur Verwendung von Shelly Geräten mit KNX findest Du in der bereitgestellten Dokumentation.

Mach Dich mit dem Shelly DALI Dimmer GEN3 und seinen Spezifikationen vertraut, indem Du das Benutzerhandbuch, das mit Deinem Gerät geliefert wird, liest und verstehst.

Beschreibung des Beispiels

In diesem Fall zeigen wir Dir, wie einfach es ist, den Shelly DALI Dimmer GEN3 zu konfigurieren und ihn in bestehenden KNX-Installationen zu verwenden.

Hier betrachten wir einen Fall, in dem eine Küche mit einem Essbereich zunächst mit einem KNX-Beleuchtungskontrollsystem entworfen und gesteuert wurde. Später entschied sich der Besitzer, einen zusätzlichen Beleuchtungskreis (L4) hinzuzufügen, um mehr Licht über der Kochinsel bereitzustellen.

In diesem Fall geht es nicht um die Steuerungsmethoden der Beleuchtungskreise, wie Schalter, Drucktaster oder andere, sondern hauptsächlich darum, die Fähigkeit zweier Steuerungssysteme (KNX und DALI) zu demonstrieren, Informationen ohne den Einsatz teurer Gateways auszutauschen.

Konfiguration

Wichtige Punkte zum Shelly DALI Dimmer GEN3 :

• Alle angeschlossenen DALI-Steuergeräte werden nur in einer Gruppe zusammengefasst. Eine Aufteilung in zwei oder mehr Gruppen ist nicht möglich.

• Alle empfangenen Befehle, entweder über die bereitgestellten Eingänge oder über empfangene KNX-Telegramme, werden als Broadcast-Telegramme auf den DALI-Bus übertragen.

• Es wird empfohlen, bis zu fünf DALI-Treiber anzuschließen, wenn keine externe Stromversorgung bereitgestellt wird.

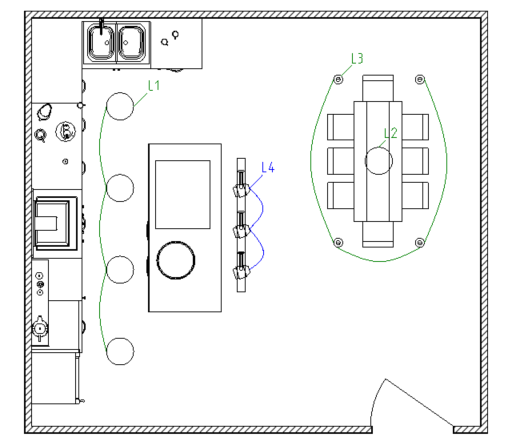

Vor jeder Änderung sollte Rücksprache mit Ihrem KNX-Integrator gehalten werden, um sicherzustellen, welche Group addresses (vorhandene oder neu erstellte) für die Steuerung des neu hinzugefügten DALI-Beleuchtungskreises - dargestellt als L4 in Abb. 1 - verwendet werden sollen.

Elektrische Installationen sind nicht Teil dieses Handbuchs. Eine ordnungsgemäße Installation und alle damit verbundenen elektrischen Anschlüsse sind ein absolutes Muss, nicht nur um einen ordnungsgemäßen Betrieb zu gewährleisten, sondern auch um die Sicherheit und den Schutz des Benutzers zu gewährleisten. Alle erforderlichen Arbeiten müssen von einem erfahrenen Techniker gemäß der mitgelieferten Dokumentation durchgeführt werden.

DALI

Erstinstallation

Öffne die integrierte Web-Oberfläche des Geräts und navigiere zu Einstellungen -> DALI-Konfiguration. Die folgende Seite wird auf dem Bildschirm angezeigt.

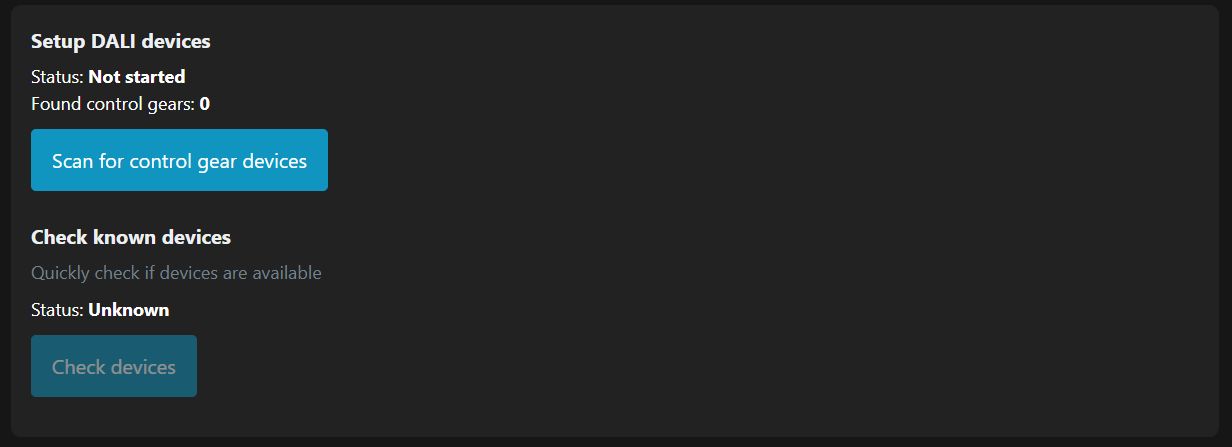

Wie bei jedem anderen DALI-Steuergerät ist auch hier zunächst ein Scan nach angeschlossenen Geräten erforderlich. Klicke dazu auf „Nach Steuergeräten suchen“. Warte, bis der Vorgang abgeschlossen ist, und überprüfe, ob die Anzahl der gefundenen Geräte mit der Anzahl der angeschlossenen Geräte übereinstimmt.
Wenn keine Verdrahtungsprobleme oder fehlerhaften DALI-Treiber vorliegen, sollte die Anzahl der gefundenen Geräte mit der Anzahl der angeschlossenen Geräte übereinstimmen.

Bitte beachte, dass der Shelly DALI Dimmer GEN3 bis zu fünf DALI-Treiber versorgen kann, wenn keine externe Stromversorgung angeschlossen ist.

Nach der Installation

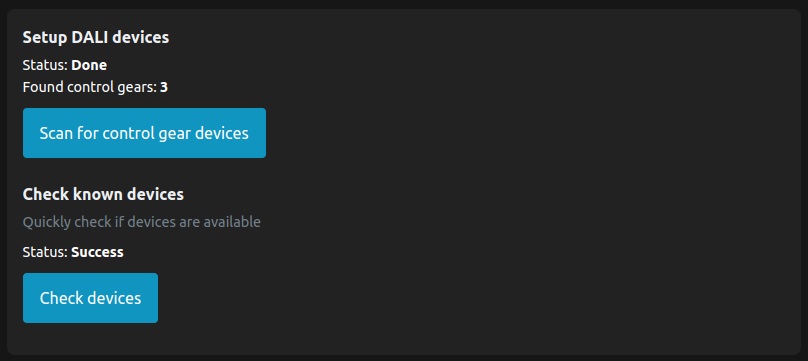

Der Shelly DALI Dimmer GEN3 bietet einen vereinfachten Diagnosetest, der nach der Installation empfohlen wird. Falls nach erfolgreichem Abschluss des ersten Installationsvorgangs Probleme auftreten, kannst Du den Status aller angeschlossenen Geräte überprüfen, indem Du auf die Schaltfläche „Geräte überprüfen“ drückst.

KNX

Allgemeine Konfiguration

Wie bei jedem KNX-Gerät müssen auch Shelly Geräte ordnungsgemäß konfiguriert werden, um Daten mit anderen KNX-Geräten austauschen zu können. Du musst diese Informationen mit Deinem KNX-Integrator abstimmen.

Eine detaillierte Anleitung zur Konfiguration findest Du in der bereitgestellten Dokumentation, die hier zu finden ist.

Steuerbefehle

Wie bereits erwähnt, muss der Installateur die KNX-Group addresses kennen, die für die DALI-Steuerung verwendet werden. In unserem Fall sind diese Informationen in der untenstehenden Tabelle aufgeführt:

Detaillierte Beschreibung und Konfiguration aller unterstützten Objekte folgt:

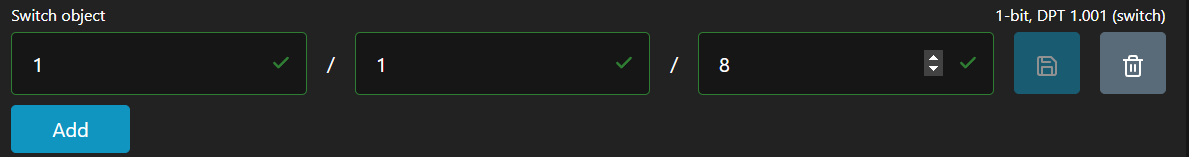

• Switch object - Gib dieGroup address für die Steuerung des Schaltvorgangs an, d.h. EIN/AUS. Stelle sicher, dass sie die gleiche DPT-Länge hat. In diesem Beispiel ist das GA 1/1/8. Trage diese in die bereitgestellten Felder ein und drücke auf die Schaltfläche Speichern.

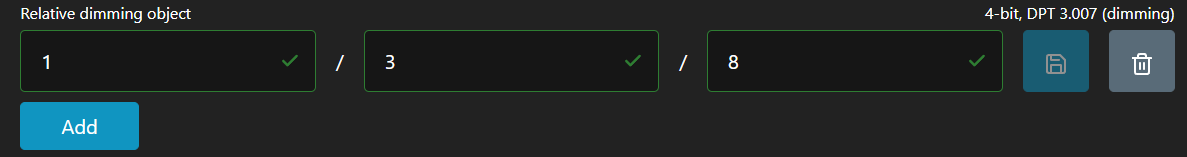

• Relative dimming object - gib die Group address für die 4-Bit-Dimmsteuerung an, d.h. DIMMEN AUF/DIMMEN AB. Stelle sicher, dass sie die gleiche DPT-Länge hat. In diesem Beispiel ist das GA 1/3/8. Trage diese in die bereitgestellten Felder ein und drücke auf die Schaltfläche Speichern.

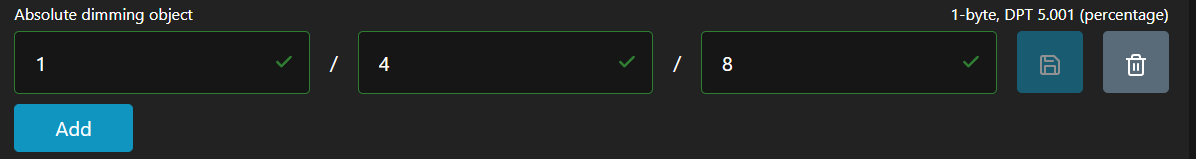

• Absolute dimming object - gib Group address für die 1-Byte-Dimmsteuerung an, d.h. PRÄZISE DIMMUNG. Stelle sicher, dass sie die gleiche DPT-Länge hat. In diesem Beispiel ist das GA 1/4/8. Trage diese in die bereitgestellten Felder ein und drücke auf die Schaltfläche Speichern.

Rückmelde-Status

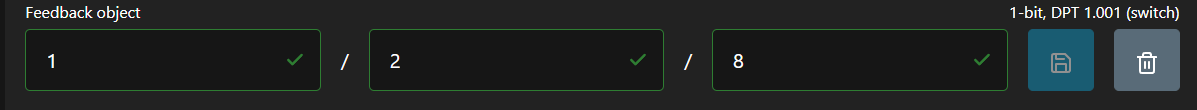

• Feedback object - benachrichtigt alle anderen Geräte, die dieselbe Group address teilen, über den Schaltstatus des DALI-Dimmers GEN3 d.h. EIN/AUS. Stelle sicher, dass sie die gleiche DPT-Länge hat. In diesem Beispiel ist das GA 1/2/8. Trage diese in die bereitgestellten Felder ein und drücke auf die Schaltfläche Speichern.

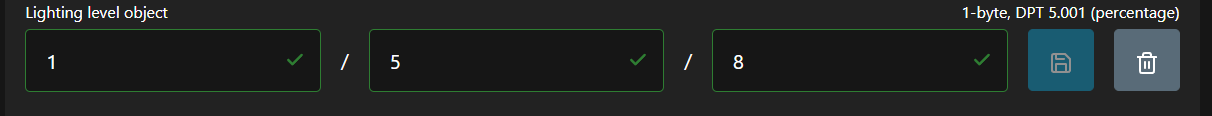

• Lighting level object - Benachrichtigt alle anderen Geräte, die dieselbe Group address teilen, über den Dimmlevel des DALI-Dimmersr GEN3 in Prozent (0-100%). Stelle sicher, dass sie die gleiche DPT-Länge hat. In diesem Beispiel ist das GA 1/5/8. Trage diese in die bereitgestellten Felder ein und drücke auf die Schaltfläche Speichern.

Fazit

Sobald alle erforderlichen Group addresses eingegeben sind, können der Shelly DALI Dimmer GEN3 und alle daran angeschlossenen DALI-Steuergeräte über das KNX-Netzwerk gesteuert werden.
