Verwendung des Shelly PRO Dimmer 1PM zur Verbesserung einer bestehenden KNX-Installation

Beschreibung des Beispiels

Von der Hauptfallbeschreibung ausgehend nehmen wir an , dass die Notwendigkeit besteht, die Elektroinstallation zu verbessern, um die Möglichkeit zu geben, die Beleuchtung des Referenten (Dozenten) hoch- und herunterzudimmen und ihm den Komfort zu bieten, während Präsentationen ausreichend Licht zu haben.

Im Folgenden beschreiben wir, wie man dies erreicht, indem man den Shelly PRO Dimmer 1PM auswählt. Dieser benötigt nur minimale Nachverdrahtung und wenig Platz (1 Position/18mm) innerhalb des Verteilerschranks.

Zusätzlich kann der Shelly PRO Dimmer 1PM Messdaten der angeschlossenen Last ins KNX-Netzwerk übertragen.

KNX-Konfiguration

Elektrische Installationen sind nicht Teil dieses Handbuchs. Eine ordnungsgemäße Installation des Geräts und aller zugehörigen elektrischen Verbindungen ist unbedingt erforderlich. Um den Benutzer zu schützen und optimale Sicherheit und Funktionalität zu gewährleisten, müssen alle notwendigen Verfahren von einem erfahrenen Techniker gemäß der bereitgestellten Dokumentation durchgeführt werden.

Allgemeine Konfiguration

Wie bei jedem KNX-Gerät müssen auch Shelly-Geräte korrekt konfiguriert werden, um Daten mit anderen KNX-Geräten austauschen zu können. Du musst diese Informationen mit Deinem KNX-Integrator und Netzwerkadministrator absprechen.

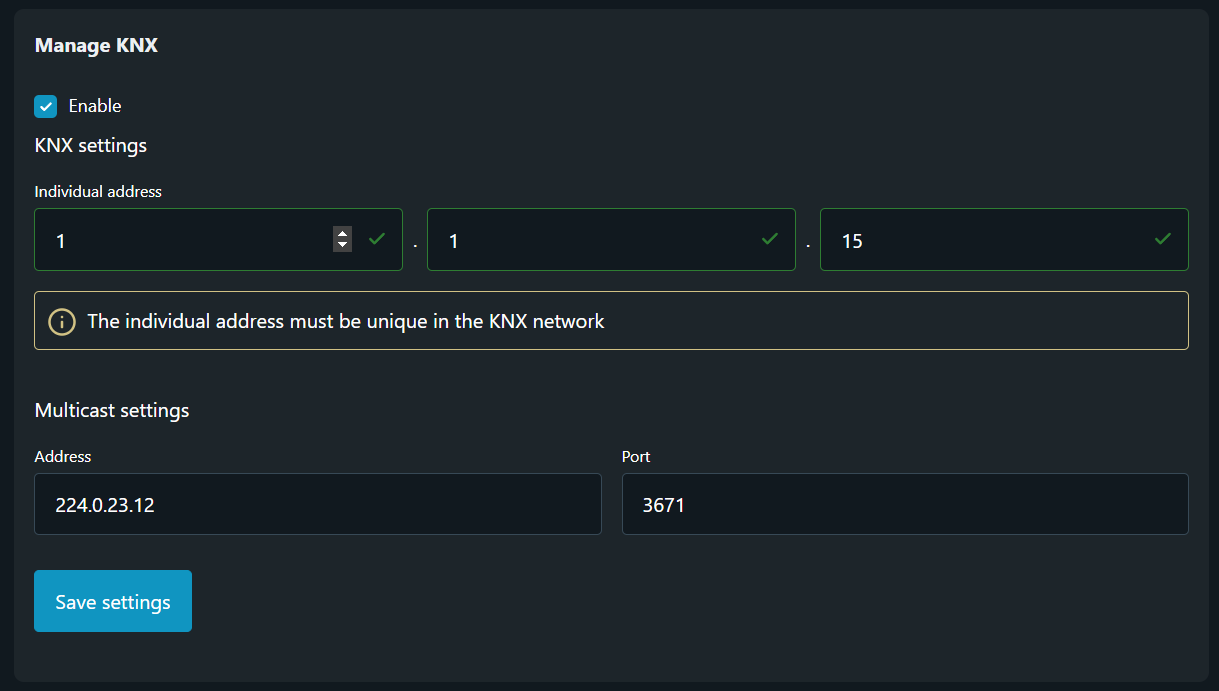

In diesem Beispiel verwenden wir 1.1.15 als Individual address und die Standard-Multicast-Einstellungen.

Für weitere Details zur allgemeinen Konfiguration siehe die bereitgestellte Dokumentation hier.

Ausganskonfiguration

Gemäß den in Tabelle 2 aufgeführten Daten sind die Spots des Präsentators als ein Beleuchtungskreis – L1 – organisiert, der von Kanal 1 des KNX-Schaltaktors betrieben wird. Im Folgenden wird beschrieben, wie Du Deinen neu installierten Shelly PRO Dimmer 1PM konfigurieren kannst.

Steuerbefehle

Im Gegensatz zu einfachen EIN/AUS-Steuerungen, bei denen nur ein Steuerbefehl vorhanden ist, haben wir bei der Verwendung von Dimmern neben dem gleichen Switch object zusätzlich Befehle zur Steuerung des Dimmbereichs. Diese Befehle sind relativ und absolut, wie im Folgenden detailliert erklärt:

Relative Dimmung steht für das stufenweise Auf- oder Abdimmen. Diese Art der Dimmung wird hauptsächlich von KNX-Taster oder einfachen Displays verwendet. Die Steuerungsdaten, die zwischen den Geräten ausgetauscht werden, haben eine Länge von 4 Bit, und gemäß der KNX-Organisation ist ihr DPT 3.008 (Dimmung).

Absolute Dimmung steht für präzise Dimmung, die in Prozent (0-100%) mit einem Steuerschritt von einem Prozent definiert ist. Absolute Dimmung wird für die direkte Helligkeitssteuerung durch fortschrittliche KNX-Displays oder KNX-Server benötigt. Sie wird auch zur Konfiguration von KNX-Szenarien verwendet. Die Steuerungsdaten, die zwischen den Geräten ausgetauscht werden, haben eine Länge von 1 Byte (8 Bit), und gemäß der KNX-Organisation ist ihr DPT 5.001 (Prozent).

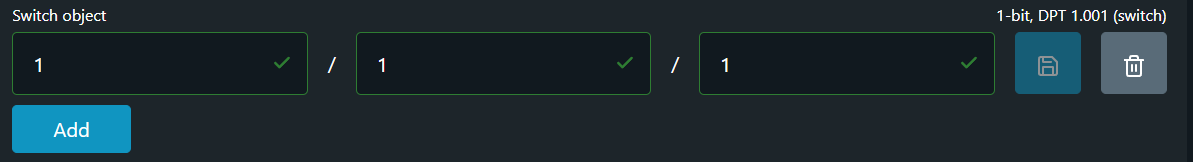

• Switch object - gib die Group address an, die für die Schaltsteuerung verwendet wird, d.h. EIN/AUS. Stelle sicher, dass sie die gleiche DPT-Länge hat. In diesem Beispiel ist gemäß den Daten in Tabelle 2 diese GA 1/1/1. Gib sie in die vorgesehenen Felder ein und drücke die Schaltfläche Save.

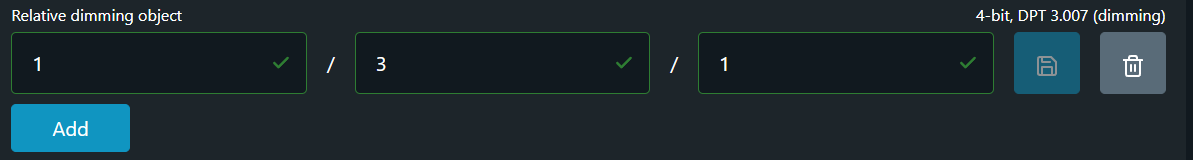

• Relative dimming object - gib die Group address an, die für die relative Dimmung verwendet wird, d.h. das stufenweise Auf- oder Abdimmen. Stelle sicher, dass sie die gleiche DPT-Länge hat. In diesem Beispiel müssen wir eine neue GA zuweisen, da diese Art der Steuerung in der ursprünglichen KNX-Konfiguration nicht vorhanden war. Koordiniere dieses Upgrade des Systems mit Deinem KNX-Integrator und fordere eine neue GA an. In diesem Fall haben wir GA 1/3/1 erhalten. Gib sie in die vorgesehenen Felder ein und drücke die Schaltfläche Save.

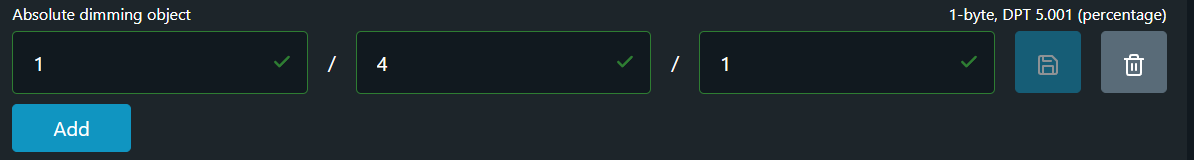

• Absolute dimming object - gib die Group address an, die für die absolute Dimmung verwendet wird, d.h. präzises Dimmen in Prozent. Stelle sicher, dass sie die gleiche DPT-Länge hat. In diesem Beispiel müssen wir eine neue GA zuweisen, da diese Art der Steuerung in der ursprünglichen KNX-Konfiguration nicht vorhanden war. Koordiniere dieses Upgrade des Systems mit Deinem KNX-Integrator und fordere eine neue GA an. In diesem Fall haben wir GA 1/4/1 erhalten. Gib sie in die vorgesehenen Felder ein und drücke die Schaltfläche Save.

Feedback-Berichterstattung

Bei Dimmern gibt es zusätzlich zum Switch object ein weiteres Feedback object, das Informationen über die aktuelle Helligkeitsstufe des Dimmkanals liefert. Diese wird über dasLighting level object, bereitgestellt, das wir nachfolgend erklären. Informationen über den Schaltstatus des Kanals werden auch durch das Feedback object bereitgestellt.

Helligkeitsstufe - stellt Informationen zum aktuellen Dimmstand des Dimmkanals als Prozentsatz zur Verfügung. Die Steuerdaten, die zwischen den Geräten ausgetauscht werden, haben eine Länge von 1 Byte (8 Bit), und gemäß der KNX-Organisation beträgt der DPT 5.001 (Prozentsatz).

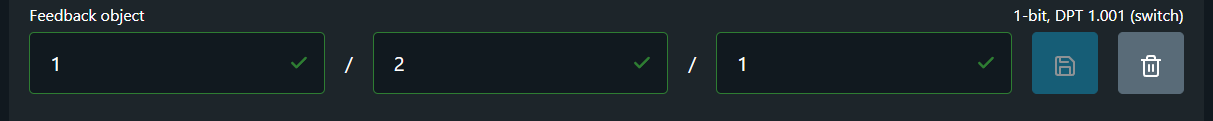

• Feedback object - benachrichtigt alle anderen Geräte, die dieselbe Group address verwenden, über den Schaltstatus des Shelly PRO Dimmer 1PM, d.h. EIN/AUS. Stelle sicher, dass es die gleiche DPT-Länge hat. In diesem Beispiel ist dies GA 1/2/1. Gib es in die vorgesehenen Felder ein und drücke die Schaltfläche Save.

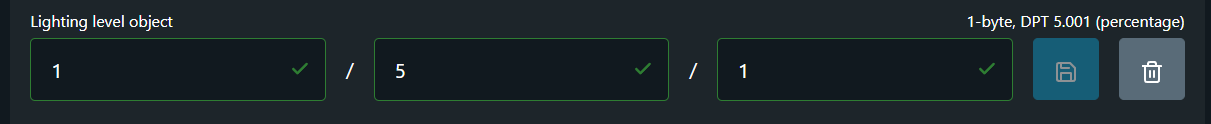

• Lighting level object - benachrichtigt alle anderen Geräte, die dieselbe Group address verwenden, über den Helligkeitsgrad des Shelly PRO Dimmer 1PM-Ausgangs. Stelle sicher, dass es die gleiche DPT-Länge hat. In diesem Beispiel müssen wir eine neue GA zuweisen, da dieser Steuerungstyp in der ursprünglichen KNX-Konfiguration nicht vorhanden war. Koordiniere dieses Upgrade des Systems mit deinem KNX-Integrator und fordere eine neue GA an. In diesem Fall haben wir GA 1/5/1. Gib sie in die vorgesehenen Felder ein und drücke die Schaltfläche Save.

Messdaten

Der folgende Einrichtungsprozess ist für den ordnungsgemäßen Betrieb des Systems nicht erforderlich, bietet jedoch erweiterte Funktionen innerhalb der bestehenden KNX-Installation. Normalerweise werden diese Daten von einem KNX-Display oder Visualisierungsserver (KNX-Server) visualisiert. Der KNX-Server kann diese Daten auch verarbeiten und durch Implementierung zusätzlicher Logik können verschiedene Aktionen (z. B. Benachrichtigungen, Alarme oder sogar Sicherheitsabschaltungen) integriert werden.

Um Messdaten in den KNX-Server einzufügen, sind zusätzliche Einstellungen des Servers erforderlich, sofern diese nicht bereits vorhanden sind.

Eine detaillierte Beschreibung aller Messungen, die der Shelly PRO 1PM bereitstellt, findest Du in Tabelle 3 unten. Die letzte Spalte der Tabelle zeigt ein Beispiel für Group addresses (GA), die wir zur Beschreibung des Einrichtungsprozesses verwenden.

Befolge zur vollständigen Konfiguration folgende Schritte:

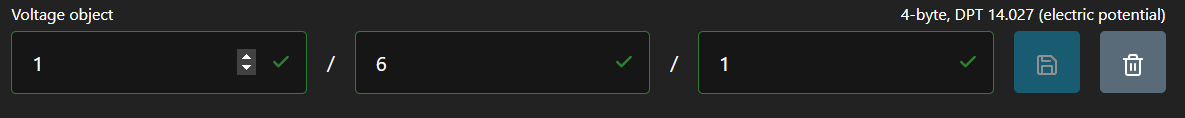

• Voltage object - überträgt Echtzeitdaten der an die angeschlossenen Last(en) gelieferten Spannung über die zugewiesene Group address an alle anderen Geräte, die diese Adresse verwenden. In diesem Beispiel verwenden wir GA 1/6/1. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

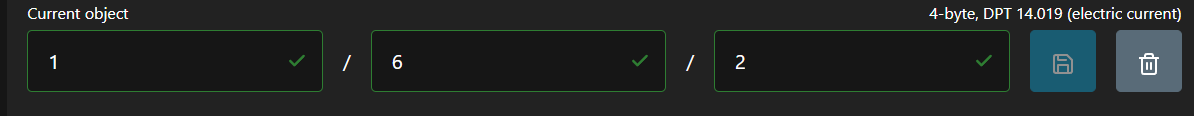

• Current object - überträgt Echtzeitdaten des durch die angeschlossenen Lasten fließenden Stroms über die zugewiesene Group address an alle anderen Geräte, die diese Adresse verwenden. In diesem Beispiel verwenden wir GA 1/6/2. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

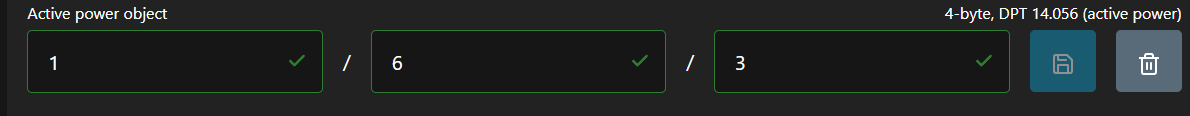

• Active power object - stellt die Rate dar, mit der elektrische Energie in einem System verbraucht wird. Diese Rate wird über die zugewiesene Group address weitergegeben. In diesem Beispiel verwenden wir GA 1/6/3. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

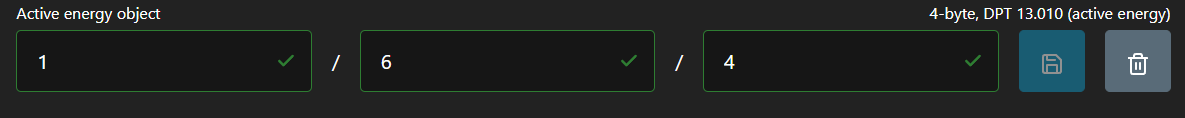

• Active energy object - verfolgt den aktiven Energieverbrauch über die Zeit und liefert kumulierte Daten über die insgesamt vom Verbraucher verbrauchte Energie. Die verbrauchte Energie wird über die zugewiesene Group address an alle anderen Geräte weitergegeben, die diese Adresse verwenden. In diesem Beispiel verwenden wir GA 1/6/4. Trage die Adresse in die bereitgestellten Felder ein und drücke auf die Schaltfläche Save.

Fazit

Sobald der gesamte Einrichtungsprozess abgeschlossen und alle notwendigen Group addresses eingegeben sind, ist der Shelly PRO Dimmer 1PM ein hervorragendes Gerät, das die für die Erweiterung oder Renovierung bestehender KNX-Installationen erforderlichen Dimmfunktionen bietet.

Zusätzlich liefert der Shelly PRO Dimmer 1PM umfassende Messdaten an das System.
