Ръководство за употреба и безопасност (Shelly USB Charger For Wall Display Stand)

USB зарядно устройство тип A и C, което може да бъде монтирано в Shelly Wall Display Stand
Наричано в този документ „Устройството“


⚠Този знак показва информация за безопасност.
ⓘТози знак показва важна забележка.


Информация за безопасност

За безопасна и правилна употреба прочетете това ръководство и всички други документи, придружаващи този продукт. Запазете ги за бъдещи справки.

Неспазването на процедурите за инсталиране може да доведе до неизправност, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива).

Shelly Europe Ltd. не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.
⚠ПРЕДУПРЕЖДЕНИЕ! Свързването на USB зарядното устройство Shelly към стенната стойка за дисплей Shelly трябва да се извърши внимателно от квалифициран електротехник.
⚠ПРЕДУПРЕЖДЕНИЕ! Не включвайте стенната стойка за дисплей Shelly в електрическата мрежа, докато не инсталирате напълно USB зарядното устройство Shelly.
⚠ПРЕДУПРЕЖДЕНИЕ! Преди да правите каквито и да е промени по връзките, изключете устройството от контакта.
⚠ВНИМАНИЕ! Свързвайте устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или към който и да е уред, свързан към устройството, може да причини пожар, материални щети и токов удар.
⚠ПРЕДУПРЕЖДЕНИЕ! Уреди, надвишаващи посоченото максимално електрическо натоварване, не трябва да се включват към USB зарядното устройство.
⚠ВНИМАНИЕ! Свързвайте устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.
⚠ВНИМАНИЕ! Не използвайте устройството, ако показва признаци на повреда или дефект.
⚠ВНИМАНИЕ! Не се опитвайте да поправяте устройството сами.
⚠ВНИМАНИЕ! Устройството е предназначено само за употреба на закрито.
⚠ВНИМАНИЕ! Пазете устройството от замърсявания и влага.


Инструкции за монтаж

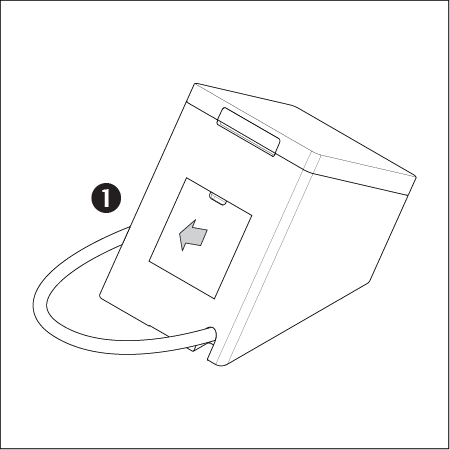

  1. Отстранете капака на гърба на Shelly Wall Display Stand (фиг. 1) и издърпайте фазовия (червен) и нулевия (син) проводник.

  2. Отстранете черните изолационни капачки на проводниците.

  3. Свържете фазовите проводници на USB зарядното устройство и стойката чрез двуполюсния конектор, включен в комплекта. Направете същото с нулевите проводници (фиг. 2).

  4. Вкарайте USB зарядното устройство в Shelly Wall Display Stand и натиснете, докато щракне (фиг. 3).


usb charger-wiring-01.png

Спецификации

Физически

  • Размер (ВxШxД): 45x45x40 мм

  • Тегло: 50 г

  • Материал на корпуса: Пластмаса

  • Цвят на корпуса:

    • Бял

    • Черен

Условия за околна среда

  • Работна температура на околната среда: -20°C до 40°C

  • Влажност: 30% до 70% относителна влажност

Електрически

  • Захранване: 100 - 240 V~ 50/60 Hz

  • Максимален входен ток: 500 mA

  • Изход:

USB-A:

  • 5 V, макс. 3 A

  • 9 V, макс. 2 A

  • 12 V, макс. 1.5 A

USB-C:

  • 5 V, макс. 3 A

  • 9 V, макс. 2.22 A

  • 12 V, макс. 1.67 A

USB-A+USB-C:

  • 5 V, макс. 3 A

Поддържани:

  • USB-A

    • Поддържа Apple 2.4 A

    • Samsung 5 V, макс. 2 A

    • DCP

    • QC2.0/3.0

    • AFC

    • FCP

  • USB-C

    • Поддържа Apple 2.4 A

    • Samsung 5 V, макс. 2 A

    • DCP

    • QC2.0/3.0

    • AFC

    • FCP

    • PD3.0

  • Макс. мощност: 20 W (общо)

Отстраняване на неизправности

В случай че срещнете проблеми с инсталацията или работата на устройството, проверете страницата му в базата знания: https://shelly.link/fast_charger

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че типът радиооборудване за Shelly USB Charger за стенен дисплей е в съответствие с Директива 2014/35/ЕС, 2014/30/ЕС,
2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес: https://shelly.link/USB_Wdisplay_stand_DoC

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД

Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, 1407 София, България

Тел.: +359 2 988 7435

Имейл: support@shelly.cloud

Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от производителя на официалния уебсайт.

Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това устройство, принадлежат на Шелли Юръп ЕООД.
