Ръководство за безопасност и употреба (Shelly i4 Gen3)

Интелигентен 4-канален вход за превключвател

Наричано в този документ “Устройството“

Информация за безопасност

За безопасна и правилна употреба прочетете това ръководство и всички други документи, придружаващи този продукт. Запазете ги за бъдещи справки. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.

⚠Този знак показва информация за безопасност.

ⓘ Този знак показва важна забележка.

⚠ПРЕДУПРЕЖДЕНИЕ! Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.

⚠ПРЕДУПРЕЖДЕНИЕ! Преди да инсталирате Устройството, изключете прекъсвачите. Използвайте подходящо тестово Устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с монтажа.

⚠ПРЕДУПРЕЖДЕНИЕ! Преди да правите каквито и да е промени по връзките, уверете се, че на клемите на Устройството няма напрежение.

⚠ВНИМАНИЕ! Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.

⚠ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини щети и/или нараняване.

⚠ВНИМАНИЕ! Устройството трябва да бъде обезопасено с предпазен прекъсвач за кабели в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 16 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).

⚠ВНИМАНИЕ! Не използвайте Устройството, ако показва признаци на повреда или дефект.

⚠ВНИМАНИЕ! Не се опитвайте да ремонтирате Устройството сами.

⚠ВНИМАНИЕ! Устройството е предназначено само за употреба на закрито.

⚠ВНИМАНИЕ! Не инсталирайте Устройството на места, където може да се намокри.

⚠ВНИМАНИЕ! Не използвайте Устройството във влажна среда. Не позволявайте на Устройството да се намокри.

⚠ВНИМАНИЕ! Пазете Устройството от замърсявания и влага.

⚠ВНИМАНИЕ! Не позволявайте на деца да играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата (мобилни телефони, таблети, компютри) за дистанционно управление на Shelly далеч от деца.

Описание на продукта

Shelly i4 Gen3 е Wi-Fi превключвател, предназначен за управление на други устройства през интернет. Може да бъде монтиран в стандартна стена, зад ключове за осветление или на други места с ограничено пространство. В сравнение с предшественика си, Устройството има и подобрен процесор и увеличена памет.

Устройството има вграден уеб интерфейс, използван за наблюдение, управление и настройка. Уеб интерфейсът е достъпен на http://192.168.33.1, когато е свързан директно към точката за достъп на Устройството, или на неговия IP адрес, когато вие и Устройството сте свързани към една и съща мрежа.

Устройството може да осъществява достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете:

https://shelly-api-docs.shelly.cloud

ⓘ Устройството се предлага с фабрично инсталиран фърмуер. За да го поддържа актуализиран и сигурен, Шелли Юръп ЕООД предоставя най-новите актуализации на фърмуера безплатно. Достъп до актуализациите можете да получите чрез вградения уеб интерфейс или мобилното приложение Shelly Smart Control. Инсталирането на актуализации на фърмуера е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за евентуални несъответствия на Устройството, причинени от невъзможността на потребителя да инсталира наличните актуализации своевременно.

Инструкции за инсталиране

ⓘ За свързване на Устройството препоръчваме използването на плътни едножилни проводници или многожилни проводници с накрайници. Проводниците трябва да имат изолация с повишена топлоустойчивост, не по-малка от PVC T105°C (221°F).

ⓘ Не използвайте бутони или превключватели с вградени LED или неонови лампи.

ⓘ Когато свързвате проводници към клемите на Устройството, вземете предвид посоченото напречно сечение на проводника и дължината на оголване. Не свързвайте множество проводници в един клем.

ⓘ От съображения за сигурност, след като успешно свържете Устройството към локалната Wi-Fi мрежа, препоръчваме да деактивирате или защитите с парола Точката за достъп (AP) на Устройството.

ⓘ За да извършите фабрично нулиране на Устройството, натиснете и задръжте бутона Control за 10 секунди.

ⓘ За да активирате точката за достъп и Bluetooth връзката на Устройството, натиснете и задръжте бутона за управление за 5 секунди.

ⓘ Уверете се, че Устройството е актуализирано с най-новата версия на фърмуера. За да проверите за актуализации, отидете в Настройки > Фърмуер. За да инсталирате актуализациите, свържете Устройството към вашата локална Wi-Fi мрежа. За повече подробности вижте: https://shelly.link/wig

ⓘ Не използвайте L терминал(и) на Устройството за захранване на други устройства.

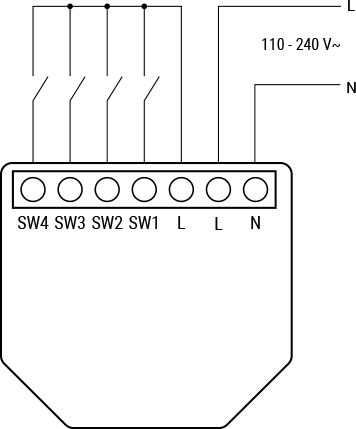

Схема на свързване

1. Свържете превключвател или бутон към SW клема на Устройството и фазовия проводник.

2. Свържете фазовия проводник към L клемата и неутралния проводник към N клемата.

Спецификации

Физически размери

• Размери (ВxШxД): 37x42x17 мм

• Тегло: 18 г

• Максимален въртящ момент на винтовите клеми: 0.4 Nm / 3.5 lbin

• Напречно сечение на проводника: 0.2 до 2.5 mm² / 24 до 14 AWG (едножилни, многожилни и с накрайници тип „bootlace“)

• Дължина на оголения проводник: 6 до 7 мм

• Монтаж: Стенна конзола / Вградена кутия

• Материал на корпуса: Пластмаса

Условия на околната среда

• Работна температура на околната среда: -20°C до 40°C

• Влажност: 30% до 70% относителна влажност

• Макс. надморска височина: 2000 м

Електрически

• Захранване: 110 - 240 V~ 50/60 Hz

• Консумирана мощност: < 1 W

Сензори, измервателни уреди

• Сензор за вътрешна температура: Да

Радио

Wi-Fi

• Протокол: 802.11 b/g/n

• RF лента: 2401 - 2483 MHz

• Максимална RF мощност: < 20 dBm

• Обхват: До 50 м / 165 фута на открито, до 30 м / 99 фута на закрито (в зависимост от местните условия)

Bluetooth

• Протокол: 4.2

• RF лента: 2400 - 2483.5 MHz

• Максимална RF мощност: < 4 dBm

• Обхват: До 30 м / 100 фута на открито, до 10 м / 33 фута на закрито (в зависимост от местните условия)

Микроконтролер

• Процесор: ESP-Shelly-C38F

• Flash памет: 8 MB

Възможности на фърмуера

• Уеб куки (URL действия): 20 с 5 URL адреса на кука

• Скриптове: Да

• MQTT: Да

• Криптиране: Да

Включване в Shelly Cloud

Устройството може да се наблюдава, контролира и настройва чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез нашето мобилно приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на https://control.shelly.cloud/

Ако изберете да използвате Устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции как да свържете Устройството към облака и да го управлявате от приложението Shelly в ръководството за приложението: https://shelly.link/app-guide

Мобилното приложение Shelly и услугата Shelly Cloud не са условие за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи за домашна автоматизация.

Отстраняване на неизправности

В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете страницата му тук: https://shelly.link/i4_Gen3

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly i4 Gen3 е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес: https://shelly.link/i4_Gen3_DoC

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД

Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България

Тел.: +359 2 988 7435

Имейл: support@shelly.cloud

Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
