Ръководство за употреба и безопасност (Shelly Bypass for Dimmer)

Електронен модул, предназначен за Shelly Dimmer Gen3 (или по-нов)

Наричано в този документ „Устройството“

⚠Този знак показва информация за безопасност.
ⓘТози знак показва важна забележка.

Описание на продукта

Shelly Bypass for Dimmer е електронен модул, необходим за Shelly Dimmer Gen3 (или по-нов), за да може да работи без неутрален проводник. Перфектно решение за товари с консумация на мощност под 20 W. Дизайнът му осигурява минимално физическо пространство за монтаж и съвместимост с широка гама от осветителни тела.

Информация за безопасност

За безопасна и правилна употреба прочетете това ръководство и всички други документи, придружаващи този продукт. Запазете ги за бъдещи справки. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за каквито и да е загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасност в това ръководство.
⚠ПРЕДУПРЕЖДЕНИЕ! Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.
⚠ПРЕДУПРЕЖДЕНИЕ! Преди да инсталирате Устройството, изключете предпазителите. Използвайте подходящо тестово устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с монтажа.
⚠ПРЕДУПРЕЖДЕНИЕ! Преди да правите каквито и да било промени по връзките, уверете се, че няма напрежение на клемите на Устройството.

⚠ВНИМАНИЕ! Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.

⚠ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.
⚠ВНИМАНИЕ! Устройството е предназначено само за употреба на закрито.
⚠ВНИМАНИЕ! Пазете Устройството от замърсявания и влага.


Инструкции за монтаж

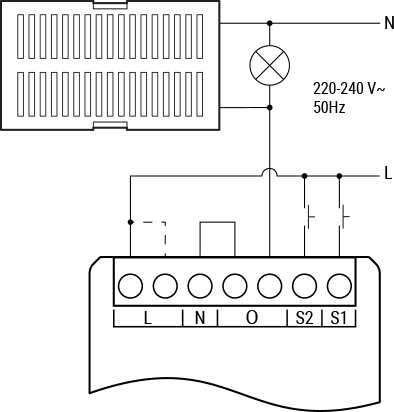

Схема на свързване

Bypass Dimmer Gen3 wiring diagram.png

Фиг. 1


Легенда
Клеми
L: Фазова клема (240 V~)
N: Неутрална клема
O: Изходни клеми на товарната верига
S1, S2: Входни клеми на превключвателя
Проводници
L: Фазов проводник (240 V~)
N: Неутрален проводник
O: Изходен проводник


Свържете Устройството паралелно към товара, както е показано на Фиг. 1.

Спецификации

Физически

  • Размери (ВxШxД): 39x23x13 мм (без проводници)

  • Тегло: 8 г

  • Напречно сечение на проводника: 0.2 мм2 / 24 AWG многожилен

  • Дължина на оголения проводник: 0.5 мм

  • Дължина на кабелите: 65±5 мм

  • Монтиране: Вътре в осветителното тяло

  • Материал на корпуса: Пластмаса

  • Цвят на корпуса: Лайм

  • Цвят на печата: Черен

  • Цвят на кабела: Черен

Условия на околна среда

  • Работна температура на околната среда: от -20°C до 40°C

  • Влажност: от 30% до 70% RH

  • Макс. надморска височина: 2000 м

Електричество

  • Захранване: 220-240 V, ~50 Hz

  • Консумирана мощност: < 4 W

Отстраняване на неизправности

В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете страницата му в базата знания: https://shelly.link/bypass_dimmer

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly Bypass for Dimmer е в съответствие с Директива 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес: https://shelly.link/bypass_dimmer_DoC

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД

Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България

Тел.: +359 2 988 7435

Имейл: support@shelly.cloud

Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
