Ръководство за употреба и безопасност (Shelly 3EM-63 Gen3)

Компактен трифазен електромер

Наричано в този документ „Устройството“

Информация за безопасност

За безопасна и правилна употреба прочетете това ръководство и всички други документи, придружаващи този продукт. Запазете ги за бъдещи справки. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.

⚠Този знак показва информация за безопасност.

ⓘ Този знак показва важна забележка.

⚠ПРЕДУПРЕЖДЕНИЕ! Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.

⚠ПРЕДУПРЕЖДЕНИЕ! Преди да инсталирате Устройството, изключете прекъсвачите. Използвайте подходящо тестово Устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с монтажа.

⚠ПРЕДУПРЕЖДЕНИЕ! Преди да правите каквито и да е промени по връзките, уверете се, че на клемите на Устройството няма напрежение.

⚠ВНИМАНИЕ! Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.

⚠ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

⚠ВНИМАНИЕ! Устройството трябва да бъде обезопасено с предпазен прекъсвач за кабели в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 63 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).

⚠ВНИМАНИЕ! Не използвайте Устройството, ако показва признаци на повреда или дефект.

⚠ВНИМАНИЕ! Не се опитвайте да ремонтирате Устройството сами.

⚠ВНИМАНИЕ! Устройството е предназначено само за употреба на закрито.

⚠ВНИМАНИЕ! Пазете Устройството от замърсявания и влага.

Описание на продукта

Shelly 3EM-63 Gen3 е компактен електромер, предназначен за наблюдение на трифазни системи или три независими еднофазни вериги. Той предоставя отчети в реално време за натрупаната енергия, моментното напрежение, тока, активната мощност и видимата мощност за всяка фаза или канал.

Устройството съхранява данни на интервали от 1 минута в енергонезависима памет, които можете да извлечете за последните 7 дни.

Устройството има вграден уеб интерфейс, използван за наблюдение, управление и настройка на Устройството. Уеб интерфейсът е достъпен на http://192.168.33.1, когато е свързано директно към точката за достъп на Устройството, или на неговия IP адрес, когато вие и Устройството сте свързани към една и съща мрежа.

Устройството може да осъществява достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете:

https://shelly-api-docs.shelly.cloud

ⓘ Устройството се доставя с фабрично инсталиран фърмуер. За да поддържа Устройството актуално и сигурно, Шелли Юръп ЕООД предоставя безплатно най-новите актуализации на фърмуера. Достъп до актуализациите можете да получите чрез вградения уеб интерфейс или мобилното приложение Shelly Smart Control. Инсталирането на актуализации на фърмуера е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за евентуални несъответствия на Устройството, причинени от невъзможността на потребителя да инсталира наличните актуализации своевременно.

Инструкции за инсталиране




Фиг. 1

Фиг. 2

Фиг. 3

Фиг. 4

Легенда

  • L: Фазен проводник

  • LA: Фазен проводник Фаза A

  • LB: Фазен проводник Фаза B

  • LC: Фазен проводник Фаза C

  • N: Нулев проводник

ⓘ Следвайте маркировката K->L на Устройството за правилно измерване на енергийния поток.

ⓘ За да адаптирате Устройството към различни видове връзки, може да се наложи да смените плоските клеми на проводниците на Устройството с други подходящи кабелни накрайници или връзки. Следвайте приложимите местни разпоредби.

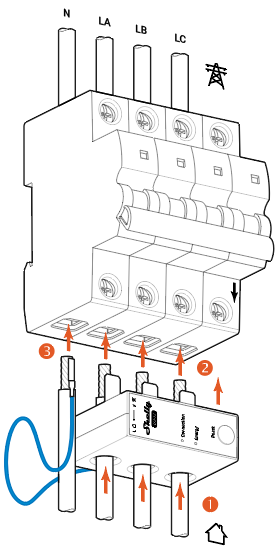

Трифазна настройка Shelly 3EM-63T Gen3

  1. Поставете нулевия проводник на товарната верига заедно с нулевия (син) проводник на Устройството в винтовия терминал на прекъсвача на нулевия полюс (вижте Фиг. 1). Затегнете винта, за да закрепите проводниците на място.

  2. Прекарайте фазовите проводници на товарната верига през отворите на Устройството.

  3. Поставете фазните проводници на товарната верига заедно с плоските клеми на Устройството в винтовите клеми на фазните полюси на прекъсвача.

Затегнете винтовете, за да закрепите проводниците и плоските клеми на място.

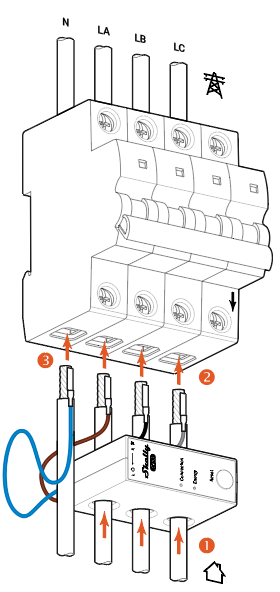

Shelly 3EM-63W Gen3

  1. Поставете нулевия проводник на товарната верига заедно с нулевия (син) проводник на Устройството в винтовата клема на нулевия полюс на прекъсвача (вижте Фиг. 2). Затегнете винта, за да закрепите проводниците на място.

  2. Прекарайте фазните проводници на товарната верига през отворите на Устройството.

  3. Поставете фазните проводници на товарната верига заедно с фазните проводници (кафяв за фаза A, черен за фаза B и сив за фаза C) на Устройството в винтовите клеми на фазните полюси на прекъсвача. Затегнете винтовете, за да закрепите проводниците на място.

ⓘ Неутралният полюс на някои 4-полюсни прекъсвачи може да бъде разположен вдясно от фазните полюси.

ⓘ В някои електрически системи неутралният полюс не трябва да се изключва от прекъсвач. В този случай свържете неутралните проводници на Устройството и товарната верига към неутралната шина, спазвайки местните разпоредби.

Монофазна настройка

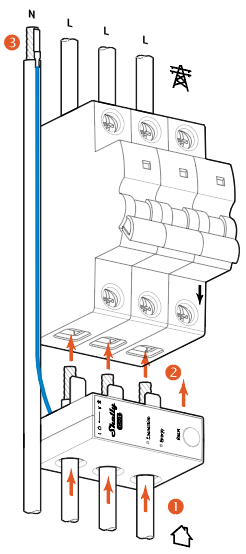

Shelly 3EM-63T Gen3

  1. Прекарайте фазните проводници на товарните вериги през отворите на Устройството (вижте Фиг. 3).

  2. Поставете фазните проводници на товарните вериги заедно с плоските клеми на Устройството в винтовите клеми на прекъсвачите. Затегнете винтовете, за да закрепите проводниците и плоските клеми на място.

  3. Свържете нулевите проводници на Устройството и товарната верига към нулевата шина, следвайки местните разпоредби.

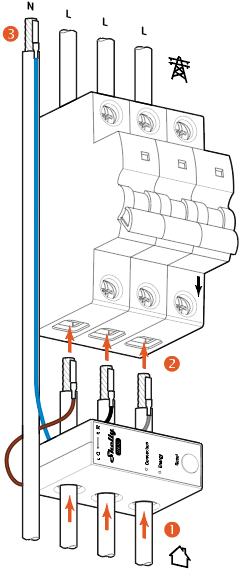

Shelly 3EM-63W Gen3

  1. Прекарайте фазните проводници на товарните вериги през отворите на Устройството (вижте Фиг. 4).

  2. Поставете фазните проводници на товарните вериги заедно с фазните проводници (кафяв за фаза A, черен за фаза B и сив за фаза C) на Устройството в винтовите клеми на прекъсвачите. Затегнете винтовете, за да закрепите проводниците и плоските клеми на място.

  3. Свържете нулевите проводници на Устройството и товарната верига към нулевата шина, следвайки местните разпоредби.

LED индикации

  • Връзка (варира):

    • Синя светлина, ако е в режим AP.

    • Червена светлина, ако е в режим STA и не е свързан към Wi-Fi мрежа.

    • Жълта светлина, ако е в режим STA и е свързан към Wi-Fi мрежа. Не е свързан към Shelly Cloud или Shelly Cloud е деактивиран.

    • Зелена светлина, ако е в режим STA и е свързан към Wi-Fi мрежа и Shelly Cloud.

  • LED индикаторът ще мига в червено/синьо, ако се извършва OTA актуализация.

  • Енергия: Червената светлина ще мига, когато Устройството измерва енергия според настройките с честота, зависима от енергията, протичаща през измерваната верига.

Бутон за нулиране

  • Натиснете и задръжте за 5 секунди за режим AP.

  • Натиснете и задръжте за 10 секунди за фабрично нулиране

Спецификации

Физически

  • Размери (ВxШxД):

    • 21x54x42 мм (Shelly 3EM-63W Gen3, без проводниците)

    • 31x54x42 мм (Shelly 3EM-63T Gen3, без проводника)

  • Дължина на проводниците: 260 мм (включително плоския терминал)

  • Тегло:

    • 58 г / 2.05 унции (Shelly 3EM-63W Gen3, включително проводниците)

    • 52 г / 1.83 унции (Shelly 3EM-63T Gen3, включително проводника)

  • Отвор на токовия трансформатор: Ø8 мм

  • Монтаж: На DIN-шина, монтирани на автоматични прекъсвачи или защитни прекъсвачи

  • Материал на корпуса: Пластмаса

  • Цвят на корпуса: Бял

Околна среда

  • Работна температура на околната среда: -20°C до 40°C

  • Влажност: 30% до 70% относителна влажност

  • Максимална надморска височина: 2000 м

Електричество

  • Захранване: 220-240 V~ 50/60 Hz (между LA и N)

  • Консумирана мощност: < 2 W

  • Външна защита: Характеристика на изключване B или C, макс. 63 A макс. номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3

Сензори, измервателни уреди

  • Сензор за вътрешна температура: Да

  • Волтметри (RMS за всяка фаза): 220-240 V~ 50/60 Hz

  • Точност на волтметрите: ±1 %

  • Амперметри (RMS чрез CT за всяка фаза): 0 - 63 A

  • Точност на амперметрите:

    • ±1 % (2 - 63 A),

    • ±2 % (1 - 2 A),

    • ±5 % (0 - 1 A)

  • Измерватели на мощност и енергия:

    • Активна и привидна мощност

    • Активна и привидна енергия

    • Коефициент на мощност

    • Основна активна и основна реактивна енергия

  • Праг без товар: 30 VA на канал

  • Съхранение на данните от измерванията: Най-малко 7 дни с резолюция от 1 минута

  • Експорт на данни:

    • CSV за записани PQ стойности

    • Експорт в JSON формат чрез RPC

Радио

Wi-Fi

  • RF лента: 2401 - 2483 MHz

  • Макс. RF мощност: < 20 dBm

  • Протокол: 802.11 b/g/n

  • Обхват: До 50 м / 164 фута на открито, до 30 м / 98 фута на закрито (в зависимост от местните условия)

Bluetooth

  • Протокол: 4.2 с BLE

  • RF лента: 2400-2483.5 MHz

  • Максимална RF мощност: <4 dBm

  • Обхват: До 30 м / 98 фута на открито, до 10 м / 33 фута на закрито (в зависимост от местните условия)

Микроконтролер

  • Процесор: ESP-Shelly-C38F

  • Flash памет: 8 MB

Възможности на фърмуера

  • Уеб куки (URL действия): 20 с 5 URL адреса на кука

  • Удължител на обхват на Wi-Fi: Да

  • BLE гейтуей: Да

  • Скриптове: Да

  • MQTT: Да

  • Криптиране: Да

Включване в Shelly Cloud

Устройството може да се наблюдава, контролира и настройва чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез мобилното ни приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на https://control.shelly.cloud/

Ако изберете да използвате Устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции как да го свържете към облака и да го управлявате от приложението Shelly в ръководството за приложението: https://shelly.link/app-guide

Мобилното приложение Shelly и услугата Shelly Cloud не са условия за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи за домашна автоматизация.

От съображения за сигурност, след като успешно свържете Устройството към локалната Wi-Fi мрежа, препоръчваме да деактивирате или защитите с парола точката за достъп (AP) на Устройството.

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиооборудването тип Shelly 3EM-63 Gen3 е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес: https://shelly.link/3EM-63_Gen3_DoC

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД

Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България

Тел.: +359 2 988 7435

Имейл: support@shelly.cloud

Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
