Ръководство за употреба и безопасност

Кратко описание

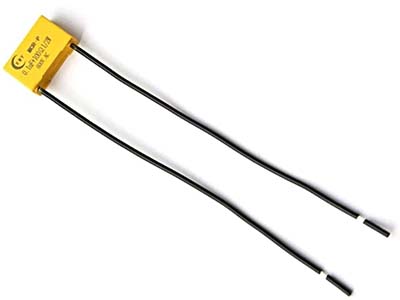

RC Snubber е компонент, който се състои от резистор (R) и кондензатор (C), свързани последователно. Той ефективно намалява пиковете на напрежение, които могат да възникнат по време на превключване на индуктивни товари, като осигурява краткосрочен алтернативен токов път около превключващото устройство, така че индуктивният товар да се разреди безопасно. RC демпферът може да защити чувствителните компоненти на вашето устройство Shelly от пикове на напрежение и да подобри цялостната производителност и надеждност на свързаните вериги.
Основни приложения:
RC Snubber намира често срещани приложения с индуктивни товари, като например:
Вентилатори
Хладилници
Климатици
Перални машини
Сушилни
Трансформатори
LED драйвери за осветление
Други устройства с електрически двигатели
Съвместимост
Ако се съмнявате дали е необходимо да инсталирате RC Snubber или не, прочетете внимателно ръководството за потребителя на вашето устройство Shelly. Можете да закупите RC Snubber от нашия онлайн магазин.
Трябва да свържете няколко RC Snubber паралелно с индуктивни товари, които възнамерявате да превключвате с устройства Shelly. Свържете RC Snubber възможно най-близо до индуктивния товар.
Спецификации
Показател | Стойност |
---|---|
Капацитет: | 0.1 µF |
Съпротивление: | 100 Ω |
Консумация на мощност: | 1/2 W |
Измерено напрежение: | 600 VAC |

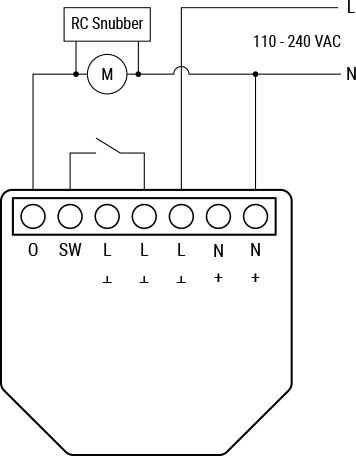

Пример за схема на свързване
RC Snubber, свързан паралелно към променливотоков двигател, управляван от Shelly 1PM.
