Shelly Plus Uni
Прочетете преди употреба
Този документ съдържа важна техническа информация и информация за безопасност относно устройството, неговата безопасна употреба и монтаж.
Преди да започнете монтажа, прочетете внимателно и изцяло това ръководство и всички други документи, придружаващи устройството. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за вашето здраве и живот, нарушение на закона или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за каквито и да е загуби или щети в случай на неправилен монтаж или неправилна работа на това устройство поради неспазване на инструкциите за потребителя и безопасност в това ръководство.
Описание на продукта
Shelly Plus Uni (Устройството) е интелигентен универсален модул с малък форм-фактор, включващ две полупроводникови релета с потенциално свободни контакти, брояч на импулси, аналогови и два цифрови входа. Той позволява дистанционно управление на електрически устройства чрез мобилен телефон, таблет, компютър или система за домашна автоматизация. Може да работи самостоятелно в локална Wi-Fi мрежа или да се управлява чрез облачни услуги за домашна автоматизация.
Устройството може да бъде достъпно, управлявано и наблюдавано дистанционно от всяко място, където потребителят има интернет връзка, стига устройството да е свързано към Wi-Fi рутер и интернет.
Shelly Plus Uni има вграден уеб интерфейс, който може да се използва за наблюдение и управление на устройството, както и за регулиране на неговите настройки.
ЗАБЕЛЕЖКА
Устройството се доставя с фабрично инсталиран фърмуер. За да го поддържа актуално и сигурно, Шелли Юръп ЕООД предоставя най-новите актуализации на фърмуера безплатно. Можете да получите достъп до актуализациите чрез вградения уеб интерфейс или мобилното приложение Shelly Smart Control, където можете да намерите подробности за най-новата версия на фърмуера. Изборът да инсталирате или не актуализациите на фърмуера е изцяло отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на Устройството, причинено от невъзможността на потребителя да инсталира наличните актуализации своевременно.

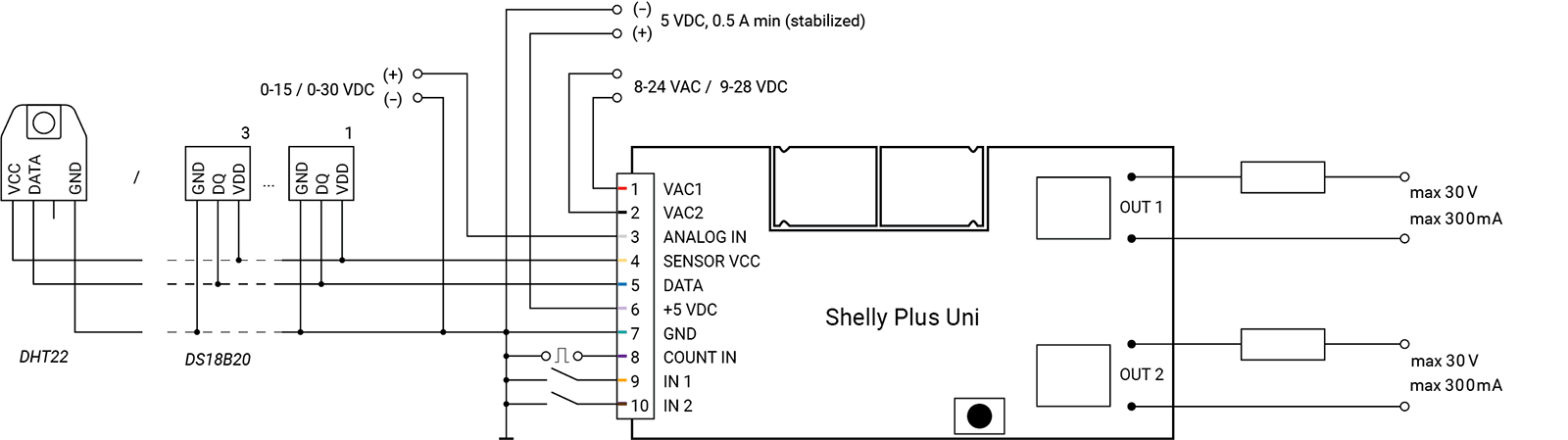

Схема на свързване
Легенда
VAC1: Вход за захранване 8-24 V~ / 9-28 V⎓
VAC2: Вход за захранване 8-24 V~ / 9-28 V⎓
ANALOG IN: Аналогов вход
SENSOR VCC: захранване за изход на 1-Wire сензори
DATA: Сигнал за данни от 1-Wire
+5 VDC: 5 V⎓ положителен вход за захранване
GND: Маса
COUNT IN: Вход за брояч
IN 1: Цифров вход 1
IN 2: Цифров вход 2
OUT 1: Изходи на твърдотелно реле 1
OUT 2: Изходи на твърдотелно реле 2
Инструкции за монтаж
ПРЕДУПРЕЖДЕНИЕ!
Опасност от токов удар! Не свързвайте устройството към източници на напрежение, по-високо от посоченото.
ВНИМАНИЕ!
-
Използвайте устройството само със захранване и уреди, които отговарят на всички приложими разпоредби. Късо съединение във всеки уред, свързан към устройството, може да го повреди.
-
Не свързвайте устройството към уреди, превишаващи даденото максимално натоварване!
-
Свързвайте устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.
-
Когато монтирате устройството, уверете се, че неговата печатна платка не е в контакт с проводими материали.
-
Устройството е предназначено само за употреба на закрито.
-
Пазете устройството от течности и влага. Не използвайте устройството на места с висока влажност.
-
Не използвайте устройството, ако показва признаци на повреда или дефект.
-
Не се опитвайте сами да обслужвате или ремонтирате устройството.
-
Устройството може да управлява електрически вериги и уреди безжично. Бъдете внимателни! Безотговорното използване на устройството може да доведе до неизправност, опасност за живота ви или нарушаване на закона.
Свържете устройството съгласно схемата на свързване в горната част на това ръководство.
Можете да захранвате устройството чрез VAC 1 и VAC 2, използвайки 8-24 V~ или 9-28 V⎓.
Като алтернатива, можете да използвате стабилизирано 5 V⎓ (например стандартен USB порт) чрез +5 V⎓ и GND.
Можете да свържете към устройството едновременно до пет температурни сензора DS18B20 или един сензор за температура и влажност DHT22.
Можете също така едновременно да измервате нива на напрежение до +30 V⎓ на ANALOG IN (спрямо GND), да измервате честотата на сигнала на COUNT IN и да следите състоянието на IN 1 и IN 2.
ЗАБЕЛЕЖКА
COUNT IN, IN 1 и IN 2 се задействат от ниво на напрежение по-ниско от 1,5 V.
Спецификации
-
Размери (ДxШxВ): 37x42x16 mm (без кабелите)
-
Тегло: 8.5 g
-
Температура на околната среда: -20 °C до 40 °C
-
Влажност: 30 % до 70 % относителна влажност
-
Захранване: 8-24 V~ / 9-28 V⎓ / 5 V⎓ (стабилизирано, чрез +5 VDC и GND)
-
Консумирана мощност: < 1 W
-
Съпротивление на цифровите входове: 50 kΩ
-
Напрежение на задействане на цифровите входове: 1,5 V (активно ниско ниво)
-
Максимално напрежение на превключване: 30 V
-
Максимален ток на превключване: 300 mA
-
Волтметър: 0-15 V⎓ / 0-30 V⎓ (двудиапазонен)
-
Напрежение на задействане на входа на импулсния брояч: 1.5 V (активно ниско ниво)
-
Максимална честота на импулсния брояч: 1 kHz
-
Поддържани външни сензори: Един DHT22 или до пет DS18B20
-
Радиочестотна лента: 2400 - 2495 MHz
-
Максимална радиочестотна мощност: < 20 dBm
-
Wi-Fi протокол: 802.11 b/g/n
-
Работен обхват на Wi-Fi (в зависимост от местните условия): до 50 m на открито, до 30 m на закрито
-
Bluetooth протокол: 4.2
-
Работен обхват на Bluetooth (в зависимост от местните условия): до 30 m на открито, до 10 м / 33 фута на закрито
-
CPU: ESP32
-
Flash памет: 4 MB
-
Графици: 20
-
Уеб куки (URL действия): 20 с 5 URL адреса на кука
-
Скриптове: Да
-
MQTT: Да
Декларация за съответствие
С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly Plus Uni е в съответствие с Директива 2014/53/EU, 2014/35/ EU, 2014/30/EU, 2011/65/EU. Пълният текст на декларацията за съответствие с изискванията на ЕС е достъпен на следния интернет адрес: https://shelly.link/plus-uni_DoC.
Изхвърляне и рециклиране
Не изхвърляйте продукта в битовите отпадъци. Рециклирайте продукта, за да предотвратите увреждане на околната среда и здравето и да насърчите опазването на ресурсите. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на ваша отговорност.
Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно Отпадъчно електрическо и електронно оборудване (ОЕЕО) за правилно изхвърляне.
Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.
Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, 1407 София, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com
Промените в информацията за контакт се публикуват от Производителя на официалния уебсайт.
Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
