Ръководство за употреба и безопасност (Shelly 1 PM Mini Gen4)

Shelly 1PM Mini Gen4

Интелигентен превключвател с измерване на мощността
Наричан в този документ "Устройството".

Информация за безопасност

За безопасна и правилна употреба прочетете това ръководство, както и всички други документи, придружаващи този продукт. Съхранявайте ги за бъдещи справки. Неспазването на инсталационните процедури може да доведе до неправилно функциониране, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за каквито и да било загуби или щети в случай на неправилен монтаж или неправилна работа на това устройство поради неспазване на инструкциите за употреба и безопасност в това ръководство.

Този знак показва информация за безопасност.

Този знак показва важна забележка.

ПРЕДУПРЕЖДЕНИЕ!

  • Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.

  • Преди да инсталирате Устройството, изключете прекъсвачите. Използвайте подходящо тестово Устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с монтажа.

  • Преди да правите каквито и да е промени по връзките, уверете се, че на клемите на Устройството няма напрежение.

ВНИМАНИЕ!

  • Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.

  • Устройството може да се свързва и да управлява само електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.

  • Не свързвайте Устройството към уреди, които превишават посоченото максимално електрическо натоварване.

  • Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

  • Устройството и свързаните към него уреди трябва да бъдат обезопасени с предпазител за кабели в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 16 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).

  • Не използвайте Устройството, ако то показва признаци на повреда или дефект.

  • Не се опитвайте да поправяте Устройството сами.

  • Устройството е предназначено само за употреба на закрито.

  • Пазете Устройството от замърсявания и влага.

  • Не позволявайте на деца да си играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата (мобилни телефони, таблети, компютри) за дистанционно управление на Shelly далеч от деца.

Описание на продукта

Shelly 1PM Mini Gen4 е съвместим с Matter интелигентен превключвател с малък размер и измерване на мощността, който позволява дистанционно управление на електрически уреди. Оборудван е с многопротоколен безжичен MCU,
той поддържа Zigbee и Bluetooth връзка за сигурна връзка.

Устройството има вграден уеб интерфейс за наблюдение, контрол и регулиране на настройките му. Уеб интерфейсът е достъпен на адрес http://192.168.33.1, когато е свързан директно към точката за достъп на Устройството, или на неговия IP адрес, когато е достъпен от същата мрежа.

Устройството може да получи достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в същата мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и управление в облака. За повече информация посетете https://shelly-api-docs.shelly.cloud.

Устройството се доставя с фабрично инсталиран фърмуер. За да го поддържа актуално и сигурно, Шелли Юръп ЕООД предоставя безплатно най-новите актуализации на фърмуера. Достъпът до актуализациите се осъществява чрез вградения уеб интерфейс или чрез мобилното приложение Shelly Smart Control. Инсталирането на актуализациите на фърмуера е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на Устройството, причинено от това, че потребителят не е инсталирал своевременно наличните актуализации.

Схема на свързване

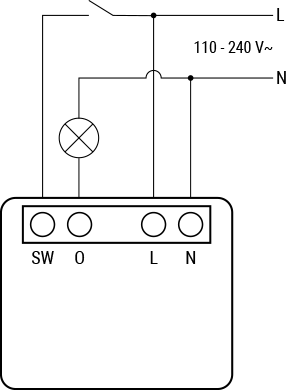

Фиг. 1

Легенда

Терминали на Устройството

O: Терминал изход за товарната верига

SW: Терминал вход за ключ/бутон (управляващ O)

L: Терминал фаза (110-240 V~)

N: Терминал нула

Проводници

L: Проводник фаза (110-240 V~)

N: Проводник нула

Инструкции за монтаж

ЗАБЕЛЕЖКА

  • За свързване на Устройството препоръчваме използването на едножилни плътни проводници или многожилни проводници с накрайници. Проводниците трябва да имат изолация с повишена топлоустойчивост, не по-малка от PVC T105°C (221°F).

  • Не използвайте бутони или превключватели с вградени LED или неонови лампи.

  • Когато свързвате проводници към клемите на Устройството, вземете предвид посоченото напречно сечение на проводника и дължината на оголване . Не свързвайте няколко проводника към една клема.

  • От съображения за сигурност, след като успешно свържете Устройството към локалната Wi-Fi мрежа, препоръчваме да деактивирате или защитите с парола точката за достъп (AP) на Устройството.

  • За да активирате точката за достъп и Bluetooth връзката на Устройството, натиснете и задръжте бутона за нулиране/управление за 5 секунди.

  • За да извършите фабрично нулиране на Устройството, натиснете и задръжте бутона за нулиране/управление за 10 секунди.

  1. Свържете товара към терминал O на Устройството и неутралния проводник, както е показано на Фиг. 1. Свържете фазовия проводника под към терминал L.

  2. Свържете ключ или бутон към терминал SW и фазовия проводник.

Shelly Smart Control

Устройството може да се наблюдава, контролира и настройва чрез Shelly Smart Control. Можете да получите достъп до услугата чрез приложението Shelly Smart Control или уеб браузър на адрес https://control.shelly.cloud.

Shelly Smart Control е по избор. Устройството може да се използва самостоятелно или с други платформи за домашна автоматизация.

За инструкции как да добавите Устройството към Shelly Smart Control и да го управлявате от мобилното приложение, вижте: https://shelly.link/app-guide.

Настройка с Matter

Преди да започнете, уверете се, че имате:

  • 2.4 GHz Wi-Fi мрежа.

  • Контролер на Matter, свързан към същата мрежа.

  1. Сканирайте QR кода Matter, предоставен с Устройството.

  2. Следвайте инструкциите на мобилното си Устройство.

Настройка със Zigbee

Преди да започнете, уверете се, че имате Zigbee координатор, свързан с интернет.

  1. Превключете от Wi-Fi (Matter) към Zigbee свързаност, като натиснете бързо 5 пъти бутона Reset. Устройството ще влезе в режим на включване на Zigbee за 2 минути.

  2. Добавете Устройството, следвайки инструкциите на вашата система за домашна автоматизация Zigbee.

ЗАБЕЛЕЖКА

  • Ако режимът на включване на Zigbee изтече, натиснете натиснете бутона за нулиране 3 пъти.

  • Докато сте в режим Zigbee, ако трябва отново да използвате Устройството с Wi-Fi, задръжте бутона Reset за 5 секунди, за да активирате точката му за достъп.

  • Получаването на актуализация деактивира превключването на свързаността с бутоните. Можете да намерите как да превключите свързаността в настройките на уеб интерфейса на Устройството.

Спецификации

Физически

  • Размер ( ВxШxД ): 29x34x16 mm

  • Тегло: 19 ±1 g

  • Максимален въртящ момент на винтовите клеми: 0,4 Nm

  • Напречно сечение на проводника: от 0,2 до 2,5 mm² (едножилни, многожилни и с накрайници)

  • Дължина на оголения проводник: 6 до 7 mm

  • Монтаж: Стенна кутия

  • Материал на корпуса: Пластмаса

  • Цвят на корпуса: червен

Околна среда

  • Работна температура на околната среда: от -20°C до 40°C

  • Влажност: от 30% до 70% относителна влажност

  • Максимална надморска височина: 2000 m

Електрически

  • Захранване: 110-240 V~

  • Консумация на енергия: < 1.2 W

Номинални стойности на изходните вериги

  • Максимално напрежение на превключване: 240 V~

  • Максимален ток на превключване: 8 A

  • Измерване на мощността: Да

  • Защита от претоварване: Да

  • Защита от претоварване по ток: Да

  • Защита от свръхнапрежение: Да

  • Защита от свръхтемпература: Да

Сензори, измервателни уреди

  • Сензор за вътрешна температура: Да

Радио

Wi-Fi

  • Протокол: 802.11 b/g/n/ax

  • Радиочестотна лента: 2401-2483 MHz

  • Максимална радиочестотна мощност: < 20 dBm

  • Обхват: До 30 m на закрито и 50 m на открито (в зависимост от местните условия)

Bluetooth

  • Протокол: 5

  • Радиочестотна лента: 2402 - 2480 MHz

  • Максимална радиочестотна мощност: <4 dBm

  • Обхват: До 30 m на открито, до 10 m на закрито (в зависимост от местните условия)

Zigbee

  • Протокол: 802.15.4

  • RF диапазони: 2400 до 2480 MHz

  • Максимална радиочестотна мощност: <20 dBm

  • Обхват: До 100 м / 328 фута на закрито и 300 метра / 984 фута на открито
    (в зависимост от местните условия)

Микроконтролер

  • Процесор: ESP-Shelly-C68F

  • Флаш памет: 8 MB

Възможности на фърмуера

  • Графици: 20

  • Уеб кукички (URL действия): 20 с 5 URL адреса на кука

  • Разширител на обхвата на Wi-Fi: Да

  • BLE шлюз: Да

  • Скриптиране: Да

  • MQTT: Да

  • Криптиране: Да

Отстраняване на неизправности

В случай че срещнете проблеми с инсталирането или работата на устройството, разгледайте неговата страница с база знания: https://shelly.link/shelly-1pm-mini-gen4.

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly 1PM Mini Gen4 е в съотвШелли Юръп ЕООДетствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на ЕС декларацията за съответствие е достъпен на следния интернет адрес: https://shelly.link/1pm_mini_gen4_DoC.

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовите отпадъци. Рециклирайте продукта, за да предотвратите увреждане на околната среда и здравето и да насърчите опазването на ресурсите. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно Отпадъчно електрическо и електронно оборудване (ОЕЕО) за правилно изхвърляне.

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, 1407 София, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от Производителя на официалния уебсайт.

Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД
