Ръководство за употреба и безопасност (Shelly BLU Distance)

Shelly BLU Distance

Умен Bluetooth (LE) ултразвуков сензор за измерване на разстояния и ниво на течности.
Наричан в този документ Устройството.

Графични символи

Този знак показва информация за безопасност.

Този знак показва важна бележка.

Информация за безопасност

За безопасна и правилна употреба прочетете това ръководство и всички други документи, които придружават продукта. Съхранявайте ги за бъдещи справки. Неспазването на процедурите за инсталация може да доведе до неправилна работа, опасност за здравето и живота, нарушение на закона и/или отказ от законови и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за каквито и да било щети или загуби, произтичащи от неправилна инсталация или неправилна експлоатация на това Устройство поради неспазване на инструкциите за употреба и безопасност, посочени в това ръководство.

ВНИМАНИЕ! Не използвайте Устройството, ако показва признаци на повреда или дефект.

ВНИМАНИЕ! Не се опитвайте да ремонтирате Устройството сами.

ВНИМАНИЕ! Използвайте Устройството само с батерии, които отговарят на всички приложими разпоредби. Използването на неподходящи батерии може да причини повреда на Устройството и пожар.

ВНИМАНИЕ! Уверете се, че батериите са поставени правилно според полярността + и –.

ПРЕДУПРЕЖДЕНИЕ! Дръжте Устройството, работещо с батерии, далеч от деца. Поглъщането на батерия може да причини сериозно нараняване или смърт.

ВНИМАНИЕ! Батериите могат да отделят опасни съединения или да предизвикат пожар, ако не се изхвърлят правилно. Извадете и незабавно рециклирайте или изхвърлете използваните батерии според местните разпоредби и ги дръжте далеч от деца. Не изхвърляйте батериите в битовите отпадъци и не ги изгаряйте.

ВНИМАНИЕ! Не потапяйте Устройството в течности.

Описание на продукта

Shelly BLU Distance е умен Bluetooth Low Energy ултразвуков сензор за наблюдение на заетостта на паркоместа, автоматизация на гаражни врати при засичане на превозни средства, измерване на нивото на течности в резервоари и др.

Фърмуер

Устройството се доставя с фабрично инсталиран фърмуер. За да го поддържате актуален, Шелли Юръп ЕООД предоставя безплатни актуализации. Достъпът до тях се осъществява през мобилното приложение Shelly Smart Control. Инсталирането на актуализациите е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за липса на съответствие в поведението на Устройството, причинена от неспособността на потребителя да инсталира наличните актуализации своевременно.

API

Устройството може да има достъп и да взаимодейства с други умни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете https://shelly-api-docs.shelly.cloud.

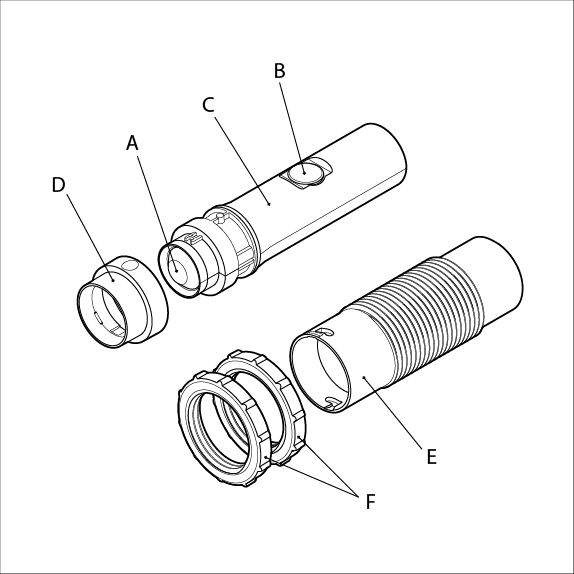

Фиг. 1

Легенда
A: Сензор
B: Бутон
C: Основна част
D: Приставка
E: Защитен монтажен корпус
F: Монтажни гайки

Първи стъпки

Shelly BLU Distance се доставя с поставена батерия. Все пак, за да захраните Устройството, трябва да отстраните изолационната лента. За да направите това, следвайте стъпките:

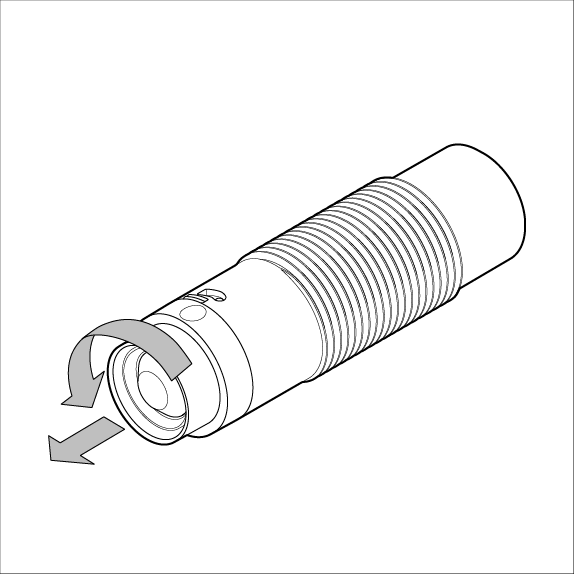

Фиг. 2

Хванете Устройството за защитния монтажен корпус. Завъртете основната част в посоката, показана със стрелка, за да я отключите. След това извадете основната част от корпуса (Фиг. 2).

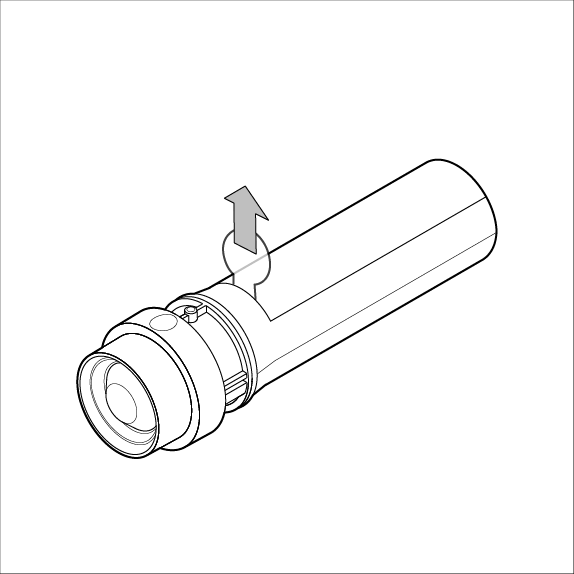

Фиг. 3

Отстранете изолационната лента (Фиг. 3).

Светодиодът под бутона трябва да мигне в червено три пъти, за да покаже, че Устройството работи. Ако това не се случи, може да се наложи да поставите нова батерия (вижте раздела Смяна на батерията).

Потребителски интерфейси

Входове:
Бутон

Натиснете един път, за да нулирате таймера между измерванията.
Натиснете четири пъти, за да влезете в режим на сдвояване.
Натиснете и задръжте за 30 секунди, за да върнете Устройството към фабрични настройки (възможно за кратко след поставяне на батерията).

Нулирането връща Устройството към фабричните му настройки и го премахва от акаунта в Shelly Smart Control приложението.

Изходи:
LED индикация

Светодиодът мига веднъж при натискане на бутона, за да покаже, че Устройството е приело командата и ще извърши измерване и предаване на данни.
Светодиодът мига три пъти след отстраняване на изолационната лента, за да покаже, че Устройството е захранено.
Светодиодът мига в продължение на 60 секунди в режим на сдвояване.

Работа на устройството

Устройството предава информация на регулярни интервали. По подразбиране излъчването е на всеки 30 секунди, но интервалът може да бъде допълнително променен. Натискане на бутона или вибрация инициира незабавно предаване на данни.

Възможни са отклонения до 2–3 cm при измерването, особено ако повърхността пред сензора е неравна или подвижна.

Монтаж

Пробийте отвор с диаметър 36–40 mm на мястото за монтаж.

При монтаж на Устройството успоредно на дадена повърхност, осигурете поне 20 cm разстояние от нея (напр. стени), за да избегнете неточни измервания поради отражения на вълните.

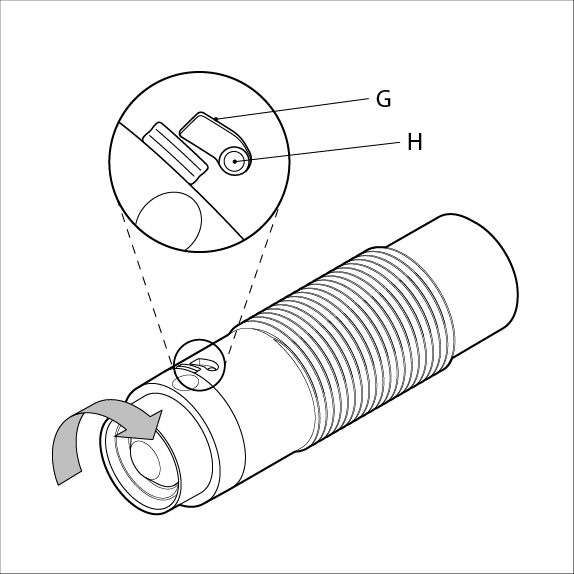

Фиг. 4

Поставете основната част обратно в защитния монтажен корпус. Уверете се, че слотът за заключване (G) е подравнен с щифта (H). Завъртете основната част в указаната посока, за да я заключите (Фиг. 4).

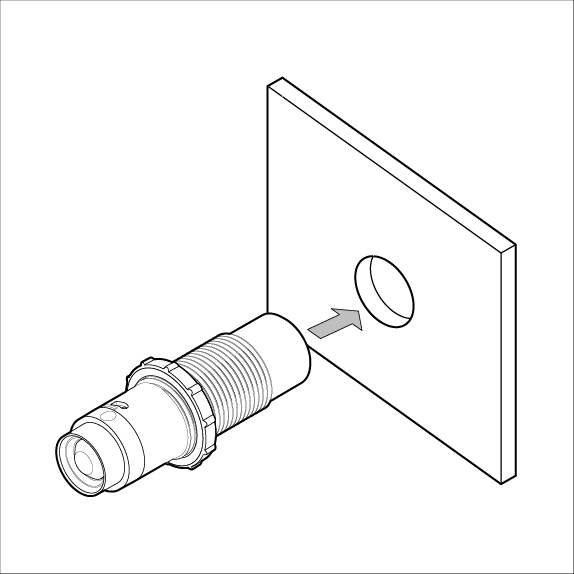

Фиг. 5

Завийте една от монтажните гайки върху защитния корпус на Устройството. Поставете корпуса в подготвения отвор (Фиг. 5).

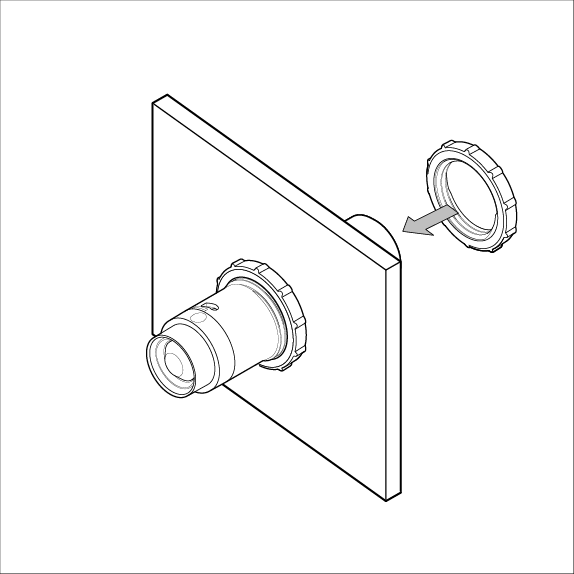

Фиг. 6

Завийте другата монтажна гайка, за да фиксирате Устройството (Фиг. 6).

Смяна на батерията

Извадете основната част от защитния монтажен корпус (Фиг. 2).

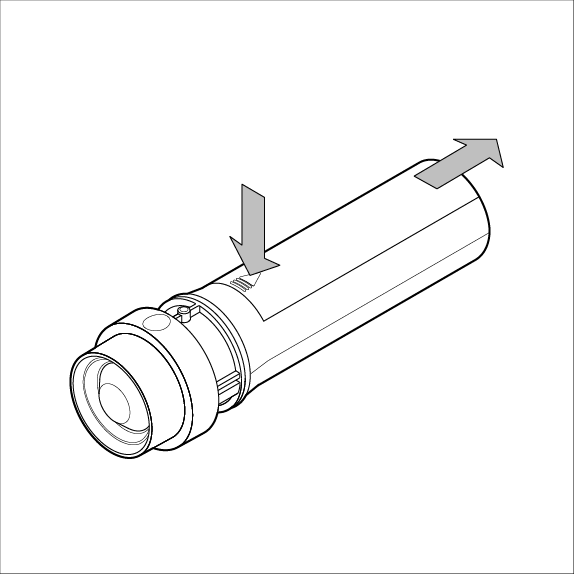

Фиг. 7
Отворете капачето на батерийното отделение (Фиг. 7).

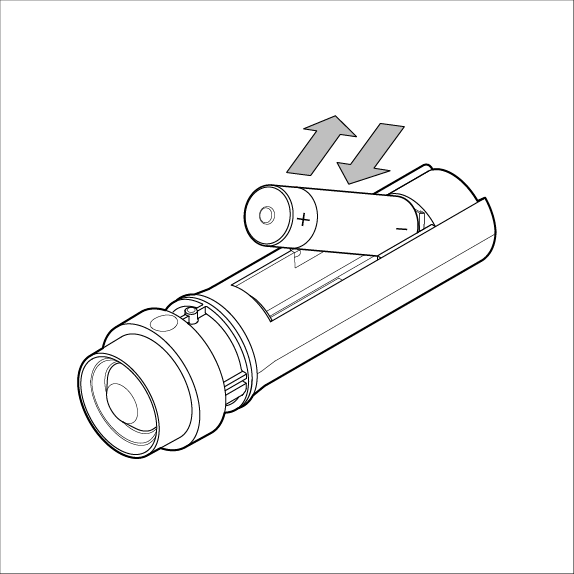

Фиг. 8
Извадете изтощената батерия и поставете нова. Уверете се, че положителният и отрицателният полюс са правилно ориентирани (Фиг. 8).

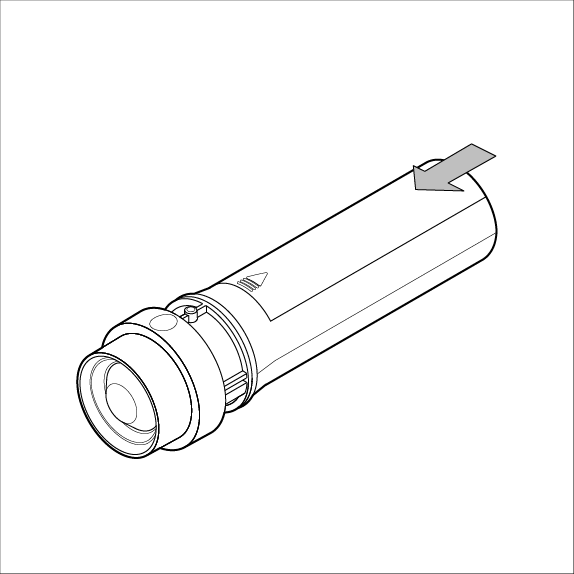

Фиг. 9
Поставете обратно капачето (Фиг. 9).

Технически спецификации

Физически:

Размер на основната част: 115 mm (дължина) x 33 mm (диаметър)
Общ размер (без гайки): 118 mm (дължина) x 35 mm (диаметър)
Тегло: 114 g (с батерия)
Материал на корпуса: пластмаса
Цвят: бял

Околна среда:

Работна температура на околната среда: -20° C до 40° C
Влажност: 30% до 75% относителна влажност
Степен на защита: IP64

Електрически:

Захранване: 1 x 3.6 V LISOC 14505 2700 mAh батерия
Прогнозен живот на батерията: 4 години

Сензори и измервания:

Ултразвуков сензор: 200 mm – 5000 mm

Bluetooth:

Протокол: 5
Честотен обхват: 2402 – 2480 MHz
Максимална радиочестотна мощност: <20 dBm
Обхват: до 30 m на открито / до 10 m на закрито (в зависимост от условията)

Фърмуер:

Криптиране: AES (CCM режим)

Допълнителни функции:

Акселерометър: Да
Интервал на измерване: 5–300 секунди (по подразбиране: 30 секунди)

Диапазони на измерване (7 типа):

Диапазон 1 - Къс (200–450 mm)
Диапазон 2 - Среден (300–3500 mm)
Диапазон 3 - Къс и среден (200–3500 mm)
Диапазон 4 - Далечен (2500–5000 mm)
Диапазон 5 - Къс (200–450 mm) и далечен (2500–5000 mm)
Диапазон 6 - Среден и далечен (300–5000 mm)
Диапазон 7 - Пълен диапазон (200–5000 mm)

Добавяне на устройството към Shelly Cloud

Устройството може да бъде настроено, контролирано и наблюдавано чрез услугата за домашна автоматизация на Shelly Cloud. Можете да получите достъп до услугата чрез приложението Shelly Smart Control или уеб браузър на адрес https://control.shelly.cloud.

ЗАБЕЛЕЖКА

Shelly Smart Control е опционален. Това устройство може да се използва самостоятелно или с други платформи за домашна автоматизация, които поддържат протокол BThome. За повече информация посетете http://bthome.io.

За да използвате Устройството с приложението Shelly Smart Control, се нуждаете от поне едно постоянно захранено Shelly устройство, поддържащо Wi-Fi и Bluetooth (Gen2 или по-ново), което действа като Bluetooth гейтуей по време на настройката.

Инструкции за свързване с Cloud и управление чрез приложението Shelly ще намерите тук: https://shelly.link/app-guide.

Преди да започнете, уверете се, че имате:

Активно устройство Shelly Gen2 или по-ново във Вашия акаунт в Shelly Smart Control.
Активна Bluetooth свързаност на Вашето мобилно устройство.

За да влезете в режим на сдвояване, натиснете 4 пъти бутона на Устройството. То остава в режим на сдвояване за 1 минута.
Стартирайте приложението Shelly Smart Control, след което изберете (Добавяне на устройство).
Следвайте инструкциите в приложението, за да завършите настройката.

Намерете повече информация за наличните характеристики на Bluetooth в официалната документация на Shelly API на адрес https://shelly-api-docs.shelly.cloud/.

За повече информация посетете https://shelly.link/app-guide.

Фабрично нулиране

Фабричното нулиране изтрива всички ключове за сдвояване и възстановява настройките по подразбиране на Устройството.

Можете да нулирате Устройството по един от следните начини:

Извадете и поставете отново батерията, след което в рамките на 30 секунди натиснете и задръжте бутона 30 секунди.
В приложението Shelly Smart Control отидете на Настройки > Фабрично нулиране.

Отстраняване на неизправности

В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете страницата му в базата знания: https://shelly.link/blu_distance.

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly BLU Distance е в съответствие с Директива 2014/53/EU, 2014/35/ EU, 2014/30/EU, 2011/65/EU. Пълният текст на декларацията за съответствие с изискванията на ЕС е достъпен на следния интернет адрес: https://shelly.link/blu_distance_DoC.

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовите отпадъци. Рециклирайте продукта, за да предотвратите увреждане на околната среда и здравето и да насърчите опазването на ресурсите. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на ваша отговорност.

Търговците, от които е закупено Устройството, са длъжни да приемат безплатно Отпадъчно електрическо и електронно оборудване (ОЕЕО) за правилно изхвърляне.

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.
