Ръководство за употреба и безопасност (Shelly 1PM Gen4)

Shelly 1PM Gen4

Интелигентен превключвател с измерване на мощността
Наричан в този документ Устройството.

Информация за безопасност

За безопасна и правилна употреба, прочетете това ръководство и всички други документи, придружаващи този продукт. Запазете ги за бъдещи справки. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Shelly Europe Ltd. не носи отговорност за каквито и да е загуби или щети в случай на неправилен монтаж или неправилна работа на това устройство поради неспазване на инструкциите за потребителя и безопасност в това ръководство.

Този знак показва информация за безопасност.

Този знак показва важна забележка.

ПРЕДУПРЕЖДЕНИЕ!

  • Риск от токов удар. Монтажът на устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.

  • Преди да правите каквито и да е промени по връзките, уверете се, че на клемите на устройството няма напрежение.

ВНИМАНИЕ!

  • Свързвайте устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към устройството, може да причини пожар, материални щети и токов удар.

  • Устройството може да се свързва и да управлява само електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.

  • Не свързвайте устройството към уреди, които превишават посоченото максимално електрическо натоварване.

  • Свързвайте устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

  • Преди да инсталирате устройството, изключете прекъсвачите. Използвайте подходящо тестово устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с монтажа.

  • Устройството и свързаните към него уреди трябва да бъдат обезопасени с предпазител за кабели в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 16 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).

  • Не използвайте устройството, ако то показва признаци на повреда или дефект.

  • Не се опитвайте да поправяте устройството сами.

  • Устройството е предназначено само за употреба на закрито.

  • Пазете устройството от замърсявания и влага.

  • Не позволявайте на деца да си играят с бутоните/превключвателите, свързани към устройството. Дръжте устройствата (мобилни телефони, таблети, компютри) за дистанционно управление на Shelly далеч от деца.

Описание на продукта

Shelly 1PM Gen4 е съвместим с Matter интелигентен комутатор с измерване на мощност. Оборудван с многопротоколен безжичен MCU,
той поддържа Zigbee и Bluetooth свързаност за сигурна връзка. Устройството работи както с променливотоково, така и с постояннотоково захранване. Малкият му форм-фактор позволява допълнително монтиране в стандартни електрически кутии, зад контакти, ключове за осветление или други места с ограничено пространство.

Устройството има вграден уеб интерфейс за наблюдение, управление и регулиране на настройките му. Уеб интерфейсът е достъпен на http://192.168.33.1 , когато е свързано директно към точката за достъп на устройството, или на неговия IP адрес, когато е достъпно от същата мрежа.

Устройството може да осъществява достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Shelly Europe Ltd. предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете https://shelly-api-docs.shelly.cloud .

Устройството се доставя с фабрично инсталиран фърмуер. За да го поддържа актуално и сигурно, Shelly Europe Ltd. предоставя най-новите актуализации на фърмуера безплатно. Достъп до актуализациите можете да получите чрез вградения уеб интерфейс или мобилното приложение Shelly Smart Control. Инсталирането на актуализации на фърмуера е отговорност на потребителя. Shelly Europe Ltd. не носи отговорност за несъответствие на Устройството, причинено от невъзможността на потребителя да инсталира наличните актуализации своевременно.

Схема на свързване

1PM Gen3 AC.png

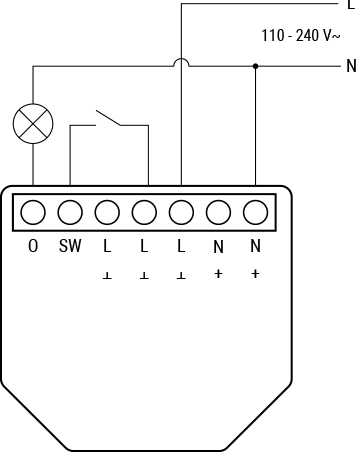

Фиг. 1. Захранване 110-240 V~


1PM Gen3 DC.png

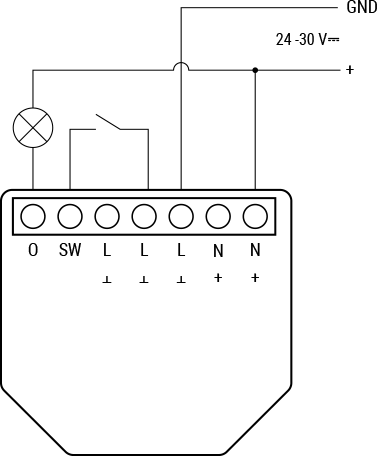

Фиг. 2. Захранване 24-30 V⎓

Легенда

Терминали на устройството

O: Терминал изход за товарната верига

SW: Терминал вход за ключ/бутон (управляващ O)

L: Терминал фаза (110-240 V~)

N: Терминал нула

+: Терминал + (24-30 V⎓)

Ʇ: Терминал маса (24-30 V⎓)

Проводници

L: Проводник фаза (110-240 V~)

N: Проводник нула

+: Проводник + (24-30 V⎓)

GND: Проводник маса (24-30 V⎓)

Инструкции за монтаж

ЗАБЕЛЕЖКА

  • За свързване на устройството препоръчваме използването на едножилни плътни проводници или многожилни проводници с накрайници. Проводниците трябва да имат изолация с повишена топлоустойчивост, не по-малка от PVC T105°C (221°F).

  • Не използвайте бутони или превключватели с вградени LED или неонови лампи.

  • Когато свързвате проводници към клемите на устройството, вземете предвид посоченото напречно сечение на проводника и дължината на оголване . Не свързвайте няколко проводника към една клема.

  • От съображения за сигурност, след като успешно свържете устройството към локалната Wi-Fi мрежа, препоръчваме да деактивирате или защитите с парола точката за достъп (AP) на устройството.

  • За да извършите фабрично нулиране на устройството, натиснете и задръжте бутона за нулиране/управление за 10 секунди.

  • За да активирате точката за достъп и Bluetooth връзката на устройството, натиснете и задръжте бутона за нулиране/управление за 5 секунди.

  • Не използвайте L терминал(и) на устройството за захранване на други устройства.

Ако използвате захранване 110 - 240 V~ (фиг. 1):

  1. Свържете веригата за натоварване към терминал O на устройството и нулевия проводник.

  2. Свържете фазовия проводник към терминал L на устройството.

  3. Свържете нулевия проводник към терминал N на устройството

  4. Свържете превключвател или бутон към SW терминала на устройството и който и да е от неизползваните L терминали на устройството.

Ако използвате захранване 24 - 30 V⎓ (фиг. 2) :

Обърнете внимание, че измерването на мощност не е възможно при постоянен ток.

  1. Свържете товара към терминал O на устройството и DC+ проводника.

  2. Свържете GND проводника към терминал Ʇ на устройството.

  3. Свържете DC+ проводника към терминал + на устройството.

  4. Свържете превключвател или бутон към SW терминала и който и да е от неизползваните Ʇ терминали на устройството.

Shelly Smart Control

Устройството може да се наблюдава, контролира и настройва чрез Shelly Smart Control. Можете да получите достъп до услугата чрез приложението Shelly Smart Control или уеб браузър на адрес https://control.shelly.cloud .

Shelly Smart Control е по избор. Устройството може да се използва самостоятелно или с други платформи за домашна автоматизация.

За инструкции как да добавите Устройството към Shelly Smart Control и да го управлявате от мобилното приложение, вижте: https://shelly.link/app-guide .

Настройка с Matter

Преди да започнете, уверете се, че имате:

  • 2.4 GHz Wi-Fi мрежа.

  • Контролер на Matter, свързан към същата мрежа.

  1. Сканирайте QR кода Matter, предоставен с Устройството.

  2. Следвайте инструкциите на мобилното си Устройство.

Настройка със Zigbee

Преди да започнете, уверете се, че имате Zigbee координатор, свързан с интернет.

  1. Превключете от Wi-Fi (Matter) към Zigbee свързаност, като натиснете бързо 5 пъти бутона Reset. Устройството ще влезе в режим на включване на Zigbee за 2 минути.

  2. Добавете Устройството, следвайки инструкциите на вашата система за домашна автоматизация Zigbee.

ЗАБЕЛЕЖКА

  • Ако режимът на включване на Zigbee изтече, натиснете натиснете бутона за нулиране 3 пъти.

  • Докато сте в режим Zigbee, ако трябва отново да използвате Устройството с Wi-Fi, задръжте бутона Reset за 5 секунди, за да активирате точката му за достъп.

  • Получаването на актуализация деактивира превключването на свързаността с бутоните. Можете да намерите как да превключите свързаността в настройките на уеб интерфейса на Устройството.

Спецификации

Физически

  • Размери ( ВxШxД ): 37x42x16 mm

  • Тегло: 27 g

  • Максимален въртящ момент на винтовите клеми: 0,4 Nm

  • Напречно сечение на проводника: 0,2 до 2,5 mm² (твърди, многожилни и кабелни накрайници)

  • Дължина на оголения проводник: 6 до 7 mm

  • Монтаж: Стенна кутия

  • Материал на корпуса: Пластмаса

  • Цвят на корпуса: Червен

Условия на околна среда

  • Работна температура на околната среда: от -20°C до 40°C

  • Влажност: от 30% до 70% относителна влажност

  • Максимална надморска височина: 2000 m

Електрически

  • Захранване:

    • 110-240 V~

    • 24-30 V⎓​

  • Консумирана мощност: < 1,2 W

Номинални стойности на изходните вериги

  • Максимално напрежение на превключване:

    • 240 V~

    • 30 V​⎓

  • Максимален ток на превключване:

    • 16 A (240 V~)

    • 10 A (30 V⎓)

Сензори, измервателни уреди

  • За вътрешна температура : Да

  • Волтметър (~): Да

  • Амперметър (~): Да

Радио

Wi-Fi

  • Протокол: 802.11 b/g/n/ax

  • Радиочестотна лента: 2401-2483 MHz

  • Максимална радиочестотна мощност: < 20 dBm

  • Обхват: До 50 м / 164 фута на открито, до 30 м / 98 фута на закрито (в зависимост от местните условия)

Bluetooth

  • Протокол: 5

  • Радиочестотна лента: 2400-2483,5 MHz

  • Максимална радиочестотна мощност: <4 dBm

  • Обхват: До 30 m на открито, до 10 m на закрито (в зависимост от местните условия)

Zigbee

  • Протокол: 802.15.4

  • Радиочестотна лента: 2400 до 2480 MHz

  • Максимална радиочестотна мощност: < 20 dBm

  • Обхват: До 100 m на закрито и 300 m на открито (в зависимост от местните условия)

Микроконтролер

  • Процесор: ESP-Shelly-C68F

  • Флаш памет: 8 MB

Възможности на фърмуера

  • Графици: 20

  • Уеб кукички (URL действия): 20 с 5 URL адреса на кука

  • Разширител на обхвата на Wi-Fi: Да

  • BLE гейтуей: Да

  • Скриптиране: Да

  • MQTT: Да

  • Криптиране: Да

Включване на Shelly Cloud

Устройството може да бъде наблюдавано, контролирано и настройвано чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез нашето мобилно приложение за Android, iOS или Harmony OS, или чрез всеки интернет браузър на https://control.shelly.cloud/.

Ако изберете да използвате Устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции как да свържете Устройството към облака и да го управлявате от приложението Shelly в ръководството за приложението: https://shelly.link/app-guide.

Отстраняване на неизправности

В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете страницата му в базата знания: https://shelly.link/1PM_Gen4

Декларация за съответствие

С настоящото Shelly Europe Ltd. декларира, че типът радиосъоръжение за Shelly 1PM Gen4 е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие с изискванията на ЕС е достъпен на следния интернет адрес: https://shelly.link/1PM_Gen4_DoC.

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовите отпадъци. Рециклирайте продукта, за да предотвратите увреждане на околната среда и здравето и да насърчите опазването на ресурсите. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно Отпадъчно електрическо и електронно оборудване (ОЕЕО) за правилно изхвърляне.

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, 1407 София, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com
