Ръководство за употреба и безопасност (Shelly Pro EM-50)
Двуканален еднофазен електромер с възможност за монтиране на DIN - шина
Наричан в този документ "Устройството"
За безопасна и правилна употреба следвайте тези инструкции. Запазете ги за бъдеща справка.
Този знак обозначава информация, свързана с безопасност.
Този знак обозначава важна бележка.
Информация за безопасност
За да избегнете възможна вреда, прочетете и следвайте тези инструкции.
ПРЕДУПРЕЖДЕНИЕ!
Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.
Преди да инсталирате Устройството, изключете прекъсвачите. Използвайте подходящо тестово Устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с инсталирането.
Преди да правите каквито и да е промени по връзките, уверете се, че на терминалите на Устройството няма напрежение.
ВНИМАНИЕ!
Включвайте или изключвайте LAN кабела само когато Устройството е изключено. Частите на LAN кабела, които могат да бъдат докоснати при включването или изключването му, не трябва да са метални.
Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.
Не използвайте бутони или превключватели с вградени светодиоди или неонови лампи.
Устройството може да се свързва и да управлява само електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.
Не свързвайте Устройството към уреди, които превишават посоченото максимално електрическо натоварване.
Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.
Устройството и свързаните към него уреди трябва да бъдат обезопасени с предпазител на кабела в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 16 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).
Не използвайте Устройството, ако то показва признаци на повреда или дефект.
Не се опитвайте да поправяте Устройството сами.
Устройството е предназначено само за употреба на закрито.
Пазете Устройството от замърсявания и влага.
Не позволявайте на деца да си играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата (мобилни телефони, таблети, компютри) за дистанционно управление на Shelly далеч от деца.
Описание на устройството
Shelly Pro EM-50 е еднофазен, двуканален електромер за монтаж на DIN шина с реле със сухи контакти за управление на контактор. Устройството отчита натрупана енергия, както и напрежение, ток, активна и видима мощност и фактор на мощността в реално време. Данните се съхраняват в енергонезависима памет за поне 60 дни с резолюция от 1 минута.
Уеб интерфейс
Устройството има вграден уеб интерфейс за наблюдение, управление и настройка. Уеб интерфейсът е достъпен на адрес http://192.168.33.1 при директна връзка към точката за достъп на устройството или на неговия IP адрес при достъп от същата мрежа. За повече информация посетете https://shelly-link/webui-guide.
Фърмуер
Устройството се предлага с фабрично инсталиран фърмуер. Винаги използвайте най-новата версия на фърмуера. Редовно проверявайте за актуализации чрез уеб интерфейса или приложението Shelly Smart Control
API
Устройството може да има достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете https://shelly-api-docs.shelly.cloud .
Инструкции за монтаж
ЗАБЕЛЕЖКА
Препоръчваме използването на масивни едножилни проводници или усукани проводници с накрайници. Изолацията на проводниците трябва да бъде устойчива на висока температура – не по-малко от PVC T105°C (221°F).
Не използвайте бутони или ключове с вградени LED или неонови лампи.
При свързване на проводници към клемите на устройството, спазвайте изискванията за напречно сечение и дължина на оголената част. Не свързвайте няколко проводника към една и съща клема.
От съображения за сигурност, след като успешно свържете устройството към локалната Wi-Fi мрежа, препоръчваме да изключите или защитите с парола неговата Wi-Fi точка за достъп (AP).
За фабрично нулиране натиснете и задръжте бутона Reset/Control за 10 секунди.
За активиране на точката за достъп и Bluetooth задръжте бутона Reset/Control за 5 секунди.

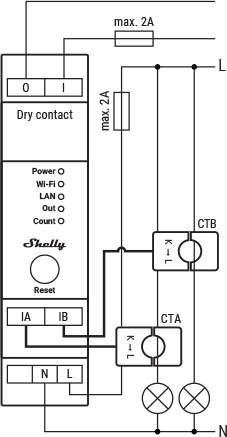

Фиг. 1
Легенда:
Клеми
Клеми на устройството
O: Изход на релето
I: Вход на релето
IA: Вход за токов трансформатор A (CTA)
IB: Вход за токов трансформатор B (CTB)
N: Клема за нула
L: Клема за фаза (100 – 260 V~))
Проводници
N: Нула
L: Фазов проводник (100 – 260 V~)
Според диаграмата на Фиг. 1, монтирайте токов трансформатор CTA около кабела на един товарен кръг и CTB около кабела на друг кръг.
Монтирайте Устройството на DIN шина.
Свържете кабелите на CTA и CTB съответно към входовете IA и IB на Устройството.
Свържете фазовия проводник чрез предпазител към клема L. Свържете неутралния проводник към клема N.
Уверете се, че всички връзки са направени правилно, и включете предпазителите.
Използване на устройството в Shelly Cloud
Устройството може да бъде наблюдавано, управлявано и настройвано чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез нашето мобилно приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на адрес https://control.shelly.cloud/ . Ако решите да използвате устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции за свързване на устройството с облака и управлението му от приложението Shelly в ръководството за приложението: https://shelly.link/app-guide . Мобилното приложение Shelly и услугата Shelly Cloud не са предпоставки за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи за домашна автоматизация.
Потребителски интерфейси
LED индикация
Захранване: Червена светлина, ако е включено захранване.
Wi-Fi (варира):
Синя светлина, ако е в режим AP
Червена светлина, ако сте в режим STA и не сте свързани към Wi-Fi мрежа.
Жълта светлина, ако сте в режим STA и сте свързани към Wi-Fi мрежа. Не е свързан към Shelly Cloud или Shelly Cloud е изключен.
Зелена светлина, ако сте в режим STA и сте свързани към Wi-Fi мрежа и Shelly Cloud.
Светодиодът мига в червено/синьо, ако е в ход OTA актуализация.
LAN: Зелена светлина, ако е свързана локална мрежа.
Брояч: Червената светлина ще мига, когато устройството измерва енергия според настройките с честота, зависеща от енергията, преминаваща през измерваната верига.
Бутон:
Натиснете и задръжте за 5 секунди, за да активирате устройството AP
Натиснете и задръжте за 10 секунди, за да възстановите фабричните настройки
Кратко натискане – превключва състоянието на релето.
Спецификации
Физически:
Размер (ВxШxД): 94x19x69 мм
Тегло: 63 ±1 г
Макс. въртящ момент на винтове: 0.4 Nm
Оголена дължина на проводници: 6–7 мм
Сечение на проводници: 0.5 до 2.5 мм²
Монтаж: DIN шина
Материал на корпуса: Пластмаса
Цвят: Бял
Околна среда:
Работна температура: -20°C до 40°C
Влажност: 30% – 70% RH
Макс. надморска височина: 2000 м
Електрически:
Захранване: 100 – 260 V~ 50/60 Hz
Консумация: < 3 W
Изход:
Макс. напрежение на превключване: 240 V~
Макс. ток на превключване: 2 A
Сензори и измерване:
Вътрешен температурен сензор: Да
Волтметър: 100 – 260 V ±1 %
Амперметър: 0 – 50 A ±1 % (5–50 A), ±2 % (1–5 A)
Измерва: активна/видима мощност и енергия, фактор на мощността
Съхранение: поне 60 дни при 1-минутна резолюция
Експорт на данни: CSV, JSON (чрез RPC)
Wi-Fi:
Протокол: 802.11 b/g/n
Честота: 2401 – 2483 MHz
Макс. мощност: < 20 dBm
Обхват: до 30 м на закрито, до 50 м на открито
Bluetooth:
Протокол: 4.2
Честота: 2402 – 2480 MHz
Обхват: до 10 м на закрито, до 30 м на открито
Контролер:
CPU: ESP32-D0WDQ6
Flash: 16 MB
Функционалности:
Webhooks: 20 с до 5 URL адреса
Скриптове: Да
MQTT: Да
Отстраняване на неизправности
В случай че срещнете проблеми с инсталирането или работата на Устройството, страница в базата знания https://shelly.link/ProEM-50.
Декларация за съответствие
С настоящото Шелли Юръп ЕООД декларира, че радиооборудването тип Shelly Pro ЕМ-50 е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на ЕС декларацията за съответствие е достъпен на следния интернет адрес: https://shelly.link/ProEM-50_DoC.
Изхвърляне и рециклиране
Не изхвърляйте продукта в битови отпадъци. Рециклирайте продукта, за да предотвратите щети на околната среда и здравето и за насърчаване на опазването на ресурсите. Изхвърлете продукта на подходящо място за събиране на отпадъци на ваша отговорност.
Препродавачите, от които е закупено Устройството, са длъжни да приемат отпадъци от електрическо и електронно оборудване (ОЕЕО) безплатно за правилното обезвреждане.
Някои електронни продукти могат да съхраняват лични данни. Потребителят носи отговорност за изтриването на тези данни преди изхвърлянето на Устройството. За изтриване нулирайте устройството до фабричните настройки.
Производител
Шелли Юръп ЕООД
Адрес: бул. Черни връх 51, бул. 3, ет. 2-3, 1407 София, България, Тел. +359 2 988 7435, Електронна поща: support@shelly.cloud, Официален сайт: https://www.shelly.com
Промените в информацията за контакт се публикуват от производителя на официалния уебсайт.
Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това устройство, принадлежат на Shelly Europe Ltd.
