Ръководство за употреба и безопасност (Shelly Pro Dual Cover/Shutter PM)
Двуканален умен Wi-Fi ключ за монтаж на DIN шина
Наричан в този документ "Устройството"
За безопасна и правилна употреба следвайте тези инструкции. Запазете ги за бъдеща справка.
Този знак обозначава информация, свързана с безопасност.
Този знак обозначава важна бележка.
Информация за безопасност
За да избегнете възможна вреда, прочетете и следвайте тези инструкции.
ПРЕДУПРЕЖДЕНИЕ!
Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.
Преди да инсталирате Устройството, изключете прекъсвачите. Използвайте подходящо тестово Устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с инсталирането.
Преди да правите каквито и да е промени по връзките, уверете се, че на терминалите на Устройството няма напрежение.
ВНИМАНИЕ!
Включвайте или изключвайте LAN кабела само когато Устройството е изключено. Частите на LAN кабела, които могат да бъдат докоснати при включването или изключването му, не трябва да са метални.
Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.
Устройството може да се свързва и да управлява само електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.
Не свързвайте Устройството към уреди, които превишават посоченото максимално електрическо натоварване.
Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.
Осигурете поне 10 мм (0,4 инча) пространство около всяко Pro устройство, ако очаквате токове, по-високи от 5 А на канал.
Устройството и свързаните към него уреди трябва да бъдат обезопасени с предпазител на кабела в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 16 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).
Не използвайте Устройството, ако то показва признаци на повреда или дефект.
Не се опитвайте да поправяте Устройството сами.
Устройството е предназначено само за употреба на закрито.
Пазете Устройството от замърсявания и влага.
Не позволявайте на деца да си играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата (мобилни телефони, таблети, компютри) за дистанционно управление на Shelly далеч от деца.
Описание на устройството
Shelly Pro Dual Cover/Shutter PM е двуканален умен контролер, който може да се монтира на DIN шина, с функции за измерване на мощността.
Уеб интерфейс
Устройството има вграден уеб интерфейс за наблюдение, управление и настройка. Уеб интерфейсът е достъпен на адрес http://192.168.33.1 при директна връзка към точката за достъп на устройството или на неговия IP адрес при достъп от същата мрежа. За повече информация посетете https://shelly-link/webui-guide.
Фърмуер
Устройството се предлага с фабрично инсталиран фърмуер. Винаги използвайте най-новата версия на фърмуера. Редовно проверявайте за актуализации чрез уеб интерфейса или приложението Shelly Smart Control
API
Устройството може да има достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете https://shelly-api-docs.shelly.cloud .
Инструкции за монтаж
ЗАБЕЛЕЖКА
Препоръчваме използването на масивни едножилни проводници или усукани проводници с накрайници. Изолацията на проводниците трябва да бъде устойчива на висока температура – не по-малко от PVC T105°C (221°F).
Не използвайте бутони или ключове с вградени LED или неонови лампи.
При свързване на проводници към клемите на устройството, спазвайте изискванията за напречно сечение и дължина на оголената част. Не свързвайте няколко проводника към една и съща клема.
От съображения за сигурност, след като успешно свържете устройството към локалната Wi-Fi мрежа, препоръчваме да изключите или защитите с парола неговата Wi-Fi точка за достъп (AP).
За фабрично нулиране натиснете и задръжте бутона Reset/Control за 10 секунди.
За активиране на точката за достъп и Bluetooth задръжте бутона Reset/Control за 5 секунди.

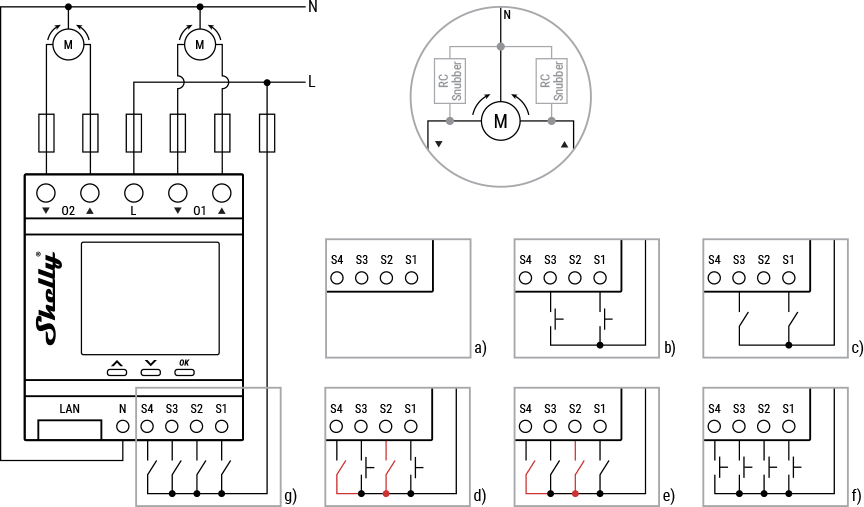

Фиг. 1
Легенда:
Клеми
O1, O2: Клеми за изход за щора 1 и щора 2
▲,▼ : Клеми за изход за посока на щората
S1, S2: входни клеми за превключвател/бутон за управление на щора 1
S3, S4: Входни клеми за превключвател/бутон за управление на щора 2
L: клема на фазата (110-240 V~)
N: Клема на нулата
LAN: конектор RJ 45 за локална мрежа
Като контролер за щори, Shelly Pro 2PM има следните режими на бутоните за управление:
Единичен
Двоен
Изключен
За да използвате устройството в режим на единичен вход, свържете го, както е показано на фиг. 1 b) за вход с бутон или фиг. 1 c) за вход с ключ:
Свържете клемата N към неутралния проводник и клемата L към предпазителя на захранването на устройството.
Свържете общата клема/проводник на мотора с нулата.
Свържете клемите/проводниците за посока на мотора към клемите ▲ и ▼* за всяка щора.
Свържете клемата I1 към единия от предпазителите, а клемата I2 към другия предпазител.
Свържете бутона или ключа към клемата SW1 и предпазителя на захранването на устройството.
Ако входът е конфигуриран като Бутон в настройките на устройството, всяко натискане на бутона преминава през циклите Отваряне, Спиране, Затваряне, Спиране и т.н.
Ако входът е конфигуриран като Ключ, всяко превключване на превключвателя преминава през циклите Отваряне, Спиране, Затваряне, Спиране и т.н.
В режим на единичен вход Shelly Pro 2PM разполага с функцията предпазен ключ. За да я използвате, свържете устройството, както е показано на фиг. 3 d) за вход с бутон или фиг. 3 e) за вход с ключ:
Свържете клемата N към нулата и клемата L към предпазителя на захранването на устройството.
Свържете общата клема/проводник на мотора към нулата.
Свържете клемите/проводниците за посоката на движение на мотора към клемите ▲ и ▼* за всяка щора.
Свържете управляващите бутони или ключове към клемите S1 и S3 към предпазителя за веригата на бутона/ключа. Свържете предпазните ключове към клеми S2 и S4 и предпазителя, защитаващ веригите на бутоните/превключвателите.
Предпазният ключ може да бъде конфигуриран за:
Спиране на движението, докато предпазният ключ не изключи, или докато не се изпрати команда**. Ако е конфигуриран в настройките на устройството, движението може да се възобнови в обратна посока до достигане на крайно положение.
Спиране и незабавно обръщане на движението в обратна посока до достигане на крайно положение. Тази опция изисква обратното движение да бъде конфигурирано в настройките на устройството.
За да използвате устройството в режим на двоен вход, свържете го, както е показано на Фиг. 1 f) за вход с бутон или Фиг. 1 g) за вход с превключвател:
Свържете клемата N към нулата, а клемата L към предпазителя на захранването на устройството.
Свържете общата клема/проводник на мотора към нулата.
Свържете клемите/проводниците за посоката на движение на мотора към клемите ▲ и ▼* за всяка щора.
Свържете бутоните или ключовете към клемите S1, S2, S3 и S4 и и предпазителя, защитаващ веригите на бутоните/превключвателите.
Конфигурация на входа за бутони:
Натискане на бутон, когато щората е статична: Премества щората в съответната посока о достигане на крайна точка.
Натискане на бутон за същата посока, докато щората се движи: Спиране на щората.
Натискане на бутон за противоположната посока, докато щората се движи: Движението на щората в обратна посока се извършва до достигане на крайна точка.
Конфигурация на входа за ключове:
Премества щората в съответната посока до достигане на крайна точка.
Изключване на ключа: Спира движението на щората.
Включени са и двата ключа: Устройството се съобразява с последния включен ключ. Изключването на последния включен ключ спира движението на щората, дори ако другият ключ е все още включен. За да придвижите капака в обратна посока, изключете и включете отново другия ключ.
В режим Detached (Изключен) устройството може да се управлява само чрез уеб интерфейса и приложението. Бутоните или ключовете, свързани към Устройството, няма да управляват работата на мотора.
За да използвате устройството в режим Detached (Изключен), свържете го, както е показано на фиг. 2 a):
Свържете клемата N към неутралния проводник, а клемата L към прекъсвача на захранването на Устройството.
Свържете общата клема/проводник на мотора към нулата.
Свържете клемите/проводниците за посоката на движение на мотора към клемите O1 и O2*.
Свържете клемата I1 към единия от прекъсвачите, а клемата I2 към другия прекъсвач.
Откриване на препятствия
Shelly Pro 2PM може да открива препятствия. Ако е налице препятствие, движението на капака спира. Ако е конфигурирано в настройките на устройството, движението променя посоката си, докато се достигне крайната точка. Откриването на препятствия може да бъде включено или изключено за едната или двете посоки.
*Изходите могат да се пренастроят според желаната посока на въртене.
** След задействане на предпазния ключ, командата трябва да е в обратна посока
Проводници
L: проводник-фаза (110-240 V~)
N: проводник - нула
За индуктивни товари свържете RC Snubber паралелно на товара (Фиг. 1)
Използване на устройството в Shelly Cloud
Устройството може да бъде наблюдавано, управлявано и настройвано чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез нашето мобилно приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на адрес https://control.shelly.cloud/ . Ако решите да използвате устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции за свързване на устройството с облака и управлението му от приложението Shelly в ръководството за приложението: https://shelly.link/app-guide . Мобилното приложение Shelly и услугата Shelly Cloud не са предпоставки за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи за домашна автоматизация.
Дисплей
Фиг. 2

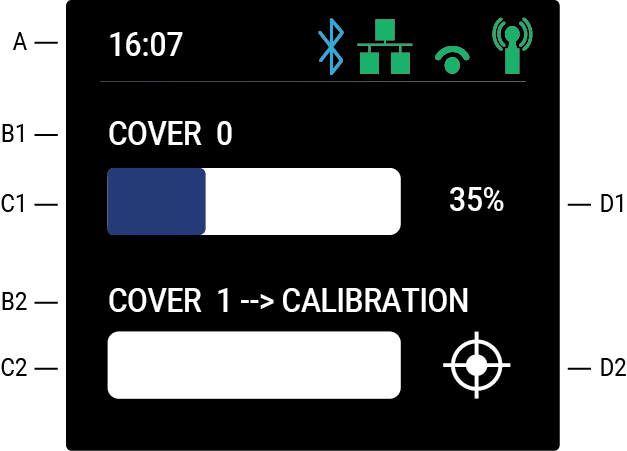

Горната лента (фиг. 3 А) на LCD дисплея показва кратка информация за състоянието:
Време
Състояние на Bluetooth връзката:
Деактивирана - няма икона
Включена - синя икона
Състояние на LAN:
Изключен - няма икона
Включен, но не е свързан - червена икона
Свързано - зелена икона
Състояние на Wi-Fi STA:
Изключена - няма икона
Разрешен, но не е свързан - червена икона
Свързан - зелена икона
Състояние на Wi-Fi AP:
Изключен - няма икона
Включен - зелена икона
Състояние на облака:
Изключен - няма икона
Разрешен, но не е свързан - червена икона
Свързан - зелена икона
Основната част на LCD дисплея изобразява състоянието на двете щори.
Всяка щора е представена с име (фиг. 2 B1/B2), плъзгач (фиг. 2 C1/C2) и зона за известия (фиг. 2 D1/D3).
Имената на щорите могат да бъдат променени в настройките на устройството.
Плъзгачите визуализират позицията на щорите.
Зоните за уведомяване съдържат позицията на щорите в проценти (фиг. 2 D1) или икона (фиг. 2 D2), указваща събитие (калибриране, препятствие, свръхнапрежение, свръхток или свръхмощност).
Събитията също така се изобразяват до имената на щорите (фиг. 2 B2).
Потребителски бутони
Натиснете и задръжте бутона OK, за да влезете в екрана на менюто.
Наличните елементи на менюто са:
MAIN - връщане към основния екран
NETWORK (МРЕЖА) - активиране/деактивиране:
Wi-Fi AP (точка за достъп)
Wi-Fi STA (станция)
Ethernet
Bluetooth
СТАТУС - проверка на състоянието на устройството
ПОДДЪРЖАНЕ - извършване на:
Wi-Fi reset - възстановяване на Wi-Fi настройките
нулиране на фабричните настройки
Рестартиране
Натиснете бутона нагоре или надолу, за да превъртите текущо показваното меню.
Натиснете бутона OK, за да изберете елемент от менюто.
Натиснете и задръжте бутона OK, докато сте в подменю, за да се върнете назад.
Спецификации
Монтаж: Монтаж на панел, DIN шина
Размер (HxWxD): 96x53x59 mm / 3,78x2,01x2,32 in
Материал на корпуса: Пластмаса
Цвят: тъмносив
Температура на околната среда: -20 °C до 40 °C / -5 °F до 105 °F
Влажност на въздуха: 30 % до 70 % RH
Степен на замърсяване 2
Максимална надморска височина: 2000 м/ 6562 фута
Захранващо напрежение: 110 - 240 VAC
Консумация на енергия: < 3 W
Максимално напрежение на превключване: 240 VAC
Максимален ток на превключване на изход: 16 A
Максимална мощност на управлявания двигател:
1,0 К.С. ПРИ 240 VAC
0,5 К.С. ПРИ 120 ВАК.
Радиочестотна лента: 2400 - 2495 MHz
Макс. Радиочестотна мощност: < 20 dBm
Външна защита: 32 A, характеристика на изключване B или C, прекъсване 6 kA, клас на ограничаване на енергията 3
Wi-Fi протокол: 802.11 b/g/n
Работен обхват на Wi-Fi (в зависимост от местните условия):
до 50 м / 160 фута на открито
до 30 m / 100 ft на закрито
Bluetooth протокол: 4.2
Работен обхват на Bluetooth (в зависимост от местните условия):
до 30 м на открито
до 10 м на закрито
LAN/Ethernet (RJ45): Да
Безпотенциални контакти: Не
Измерване на захранването: Да
Защита от претоварване: Да
Защита от претоварване по ток: Да
Защита от свръхнапрежение: Да
Защита от свръхтемпература: Да
Скриптове (mjs): Да
MQTT: Да
Уебхукове (действия на URL): 20 с 5 URL адреса на уебхук
Графици: 20
CPU: ESP32
Флаш-памет: 8 MB
Отстраняване на неизправности
В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете неговата база за знания страница: https://shelly.link/ProDualCoverPM .
Декларация за съответствие
С настоящото Шелли Юръп ЕООД декларира, че радиооборудването тип Shelly Pro Dual Cover/Shutter PM е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на ЕС декларацията за съответствие е достъпен на следния интернет адрес: https://shelly.link/ProDualCoverPM_DoC .
Изхвърляне и рециклиране
Не изхвърляйте продукта в битови отпадъци. Рециклирайте продукта, за да предотвратите щети на околната среда и здравето и за насърчаване на опазването на ресурсите. Изхвърлете продукта на подходящо място за събиране на отпадъци на ваша отговорност.
Препродавачите, от които е закупено Устройството, са длъжни да приемат отпадъци от електрическо и електронно оборудване (ОЕЕО) безплатно за правилното обезвреждане.
Някои електронни продукти могат да съхраняват лични данни. Потребителят носи отговорност за изтриването на тези данни преди изхвърлянето на Устройството. За изтриване нулирайте устройството до фабричните настройки.
Производител
Шелли Юръп ЕООД
Адрес: бул. Черни връх 51, бул. 3, ет. 2-3, 1407 София, България, Тел. +359 2 988 7435, Електронна поща: support@shelly.cloud, Официален сайт: https://www.shelly.com
Промените в информацията за контакт се публикуват от производителя на официалния уебсайт.
Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това устройство, принадлежат на Shelly Europe Ltd.
