Ръководство за употреба и безопасност (Shelly Pro Dimmer 2PM)
Shelly Pro Dimmer 2PM
Двуканален интелигентен димер за монтаж на DIN-шина
Наричан в този документ Устройството.
Информация за безопасност
За безопасна и правилна употреба прочетете това ръководство и всички други документи, придружаващи този продукт. Съхранявайте ги за бъдещи справки. Неспазването на монтажните процедури може да доведе до неправилно функциониране, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за каквито и да било загуби или щети в случай на неправилен монтаж или неправилна работа на това устройство поради неспазване на инструкциите за употреба и безопасност в това ръководство.
Този знак указва информация за безопасност.
Този знак указва важна забележка.
ПРЕДУПРЕЖДЕНИЕ!
Опасност от електрически удар. Инсталирането на устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.
Преди да инсталирате Устройството, изключете прекъсвачите на електрическата верига. Използвайте подходящо тестово устройство, за да се уверите, че върху проводниците, които искате да свържете, няма напрежение. Когато сте сигурни, че няма напрежение, пристъпете към монтажа.
Преди да направите каквито и да било промени по връзките, се уверете, че на клемите на Устройството няма напрежение.
ВНИМАНИЕ!
Включвайте или изключвайте кабела за LAN само когато Устройството е изключено. Частите на LAN кабела, които могат да бъдат докоснати при включването или изключването му, не трябва да са метални.
Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да доведе до повреда и/или нараняване.
Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или в някой уред, свързан с Устройството, може да причини пожар, материални щети и токов удар.
Устройството и свързаните към него уреди трябва да бъдат обезопасени с кабелен защитен прекъсвач в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 10A номинален ток, мин. 6 kA степен на прекъсване, клас на ограничаване на енергията 3).
Не използвайте устройството, ако то показва каквито и да било признаци на повреда или дефект.
Устройството може да се свързва и управлява само към електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.
Устройството е предназначено само за употреба на закрито.
Съхранявайте устройството далеч от замърсяване и влага.
Описание на продукта
Shelly Pro Dimmer 2PM е двуканален интелигентен димер, който може да се монтира на DIN-шина.
Устройството може да бъде достъпно, управлявано и наблюдавано дистанционно от всяко място, където потребителят има интернет връзка, стига устройството да е свързано с Wi-Fi рутер и интернет.
Устройството има вграден уеб интерфейс за наблюдение, контрол и регулиране на настройките му. Уеб интерфейсът е достъпен на адрес http://192.168.33.1, когато е свързан директно към точката за достъп на Устройството, или на неговия IP адрес, когато е достъпен от същата мрежа.
Устройството може да получи достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в същата мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и управление в облака. За повече информация посетете https://shelly-api-docs.shelly.cloud.
Устройството се доставя с фабрично инсталиран фърмуер. За да го поддържа актуално и сигурно, Шелли Юръп ЕООД предоставя безплатно най-новите актуализации на фърмуера. Достъпът до актуализациите се осъществява чрез вградения уеб интерфейс или чрез мобилното приложение Shelly Smart Control. Инсталирането на актуализациите на фърмуера е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на устройството, причинено от това, че потребителят не е инсталирал своевременно наличните актуализации.

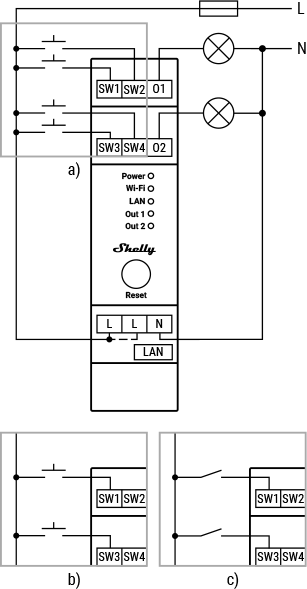

Схема на свързване
Фиг. 1
Легенда
Клеми на устройството
SW1, SW2: входни клеми на превключвателя, управляващи O
O1: Изходна клема на товарна верига 1
O2: Изходна клема на товарна верига 2
L: Фазови клеми (110-240 V)
N: Нулева клема
LAN: конектор RJ 45 за локална мрежа
Проводници
L: проводник под напрежение (110-240 V~)
N: неутрален проводник
Инструкции за инсталиране
ЗАБЕЛЕЖКА
За свързване на устройството препоръчваме да използвате плътни едножилни проводници или многожилни проводници с накрайници. Проводниците трябва да имат изолация с повишена устойчивост на топлина, не по-малка от PVC T105°C (221°F).
Когато свързвате проводници към клемите на Устройството, вземете предвид посоченото напречно сечение на проводника и дължината на оголения проводник. Не свързвайте няколко проводника в една клема.
От съображения за сигурност, след като успешно свържете Устройството към местната Wi-Fi мрежа, препоръчваме да деактивирате или защитите с парола AP (точката за достъп) на Устройството.
За да извършите нулиране на фабричните настройки на Устройството, натиснете и задръжте бутона Reset (Нулиране)/control (Управление) за 10 секунди.
За да активирате точката за достъп и Bluetooth връзката на Устройството, натиснете и задръжте бутона Reset/control за 5 секунди.
Свържете първия товар към клемата O1 и нулевия проводник, както е показано на Фиг. 1.
Свържете втория товар към клемата O2 и нулевия проводник, както е показано на Фиг. 1.
Свържете фазовия проводник към клемата L.
Ако искате да управлявате затъмняването с един бутон (за всеки канал), свържете бутоните към клемите SW1 и SW3 и към фазовия проводник, както е показано на Фиг. 1 б).
Ако искате да контролирате затъмняването с два бутона (за всеки канал), свържете бутоните към клемите SW1, SW2, SW3 и SW4 и към фазовия проводник, както е показано на Фиг. 1 а).
Ако искате само да включвате и изключвате осветлението, свържете ключовете към клемите SW1 и SW3 и към фазовия проводник, както е показано на Фиг. 1 в).
Спецификации
Размер (ВхШхД): 94x19x69 mm
Тегло: 75 g
Максимален въртящ момент на винтовите клеми: 0,4 Nm
Сечение на проводниците (плътни, многожични и с накрайници):
0,5 до 2,5 mm² / 20 до 14 AWG (зелени конектори)
0,5 до 1,5 mm² / 20 до 16 AWG (син конектор)
Дължина на оголения проводник:
6 до 7 mm (зелени конектори)
5 до 6 mm (син конектор)
Монтаж: DIN-шина
Материал на корпуса: Пластмаса
Цвят на корпуса: Лайм
Работна температура на околната среда: от -20°C до 40°C
Влажност на въздуха: 30% до 70% RH
Максимална надморска височина: 2000 m
Захранване: 110 - 240 V~ 50/60 Hz
Консумация на енергия: < 2 W
Външна защита: Макс. 10 A, характеристика на изключване B или C, прекъсване 6 kA, клас на ограничаване на енергията 3
Максимална изходна мощност: 200 W на канал
Тип на затъмняване: Падащ фронт
Волтметър (~): Да
Амперметър (~): Да
Уреди за измерване на мощност и енергия: Да
Вътрешен температурен сензор: Да
Поддържани товари:
Димируеми LED лампи: до 200 W
Лампи с нажежаема жичка: до 200 W
Халогенни лампи: до 200 W
Трансформатори с желязна сърцевина и лампи с нажежаема жичка с ниско напрежение: до 200 VA
Димируеми електронни трансформатори: до 200 W
Wi-Fi
Протокол: 802.11 b/g/n
Радиочестотна лента: 2400-2483 MHz
Макс. радиочестотна мощност: < 20 dBm
Обхват: До 30 м на закрито и до 50 м на открито (в зависимост от местните условия)
Bluetooth
Протокол: 4.2
Радиочестотна лента: 2400-2483,5 MHz
Макс. радиочестотна мощност: < 4 dBm
Обхват: До 30 м на открито, до 10 м на закрито (в зависимост от местните условия)
Процесор: ESP32-D0WDQ6
Flash: 8MB
Графици: 20
Уеб куки (URL действия): 20 с по 5 URL адреса на кука
Скриптиране: Да
MQTT: Да
Включване на Shelly Cloud
Устройството може да бъде наблюдавано, управлявано и настройвано чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез нашето мобилно приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на адрес https://control.shelly.cloud/.
Ако решите да използвате Устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции за свързване на Устройството към Cloud и управлението му от приложението Shelly в ръководството за приложение: https://shelly.link/app-guide.
Мобилното приложение Shelly и услугата Shelly Cloud не са условия за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи за домашна автоматизация.
Отстраняване на неизправности
В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете страницата на базата знания: https://shelly.link/pro_dimmer_2PM.
Декларация за съответствие
С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly Pro Dimmer 2PM е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на ЕС декларацията за съответствие е достъпен на следния интернет адрес: https://shelly.link/pro_dimmer_2PM_DoC.
Изхвърляне и рециклиране
Не изхвърляйте продукта в битовите отпадъци. Рециклирайте продукта, за да предотвратите увреждане на околната среда и здравето и да насърчите опазването на ресурсите. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на ваша отговорност.
Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно Отпадъчно електрическо и електронно оборудване (ОЕЕО) за правилно изхвърляне.
Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.
Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, 1407 София, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com
Промените в информацията за контакт се публикуват от Производителя на официалния уебсайт.
Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД
