Ръководство за употреба и безопасност (Shelly Pro 3)

Интелигентно 3-канално Wi-Fi реле

Наричано в този документ “Устройството”

Прочетете преди употреба

Този документ съдържа важна техническа информация и информация за безопасността относно Устройството, неговата безопасна употреба и монтаж.

⚠ВНИМАНИЕ! Преди да започнете монтажа, моля, прочетете внимателно и изцяло това ръководство и всички други документи, придружаващи Устройството. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за вашето здраве и живот, нарушение на закона или отказ от правна и/или търговска гаранция (ако има такава). Шелли Юръп ЕООД не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.

Представяне на продукта

Shelly® е линия от иновативни устройства, управлявани от микропроцесор, които позволяват дистанционно управление на електрически вериги чрез мобилен телефон, таблет, компютър или система за домашна автоматизация. Устройствата Shelly® могат да работят самостоятелно в локална Wi-Fi мрежа или могат да се управляват чрез облачни услуги за домашна автоматизация. Shelly Cloud е услуга, до която може да се осъществи достъп чрез мобилно приложение за Android или iOS, или чрез всеки интернет браузър на https://home.shelly.cloud/ . Устройствата Shelly® могат да бъдат достъпвани, управлявани и наблюдавани дистанционно от всяко място, където потребителят има интернет връзка, стига устройствата да са свързани към Wi-Fi рутер и интернет. Устройствата Shelly® имат вграден уеб интерфейс, достъпен на http://192.168.33.1, когато са свързани директно към точката за достъп на Устройството или на IP адреса на Устройството в локалната Wi-Fi мрежа. Вграденият уеб интерфейс може да се използва за наблюдение и управление на Устройството, както и за регулиране на неговите настройки.

Устройствата Shelly® могат да комуникират директно с други Wi-Fi устройства чрез HTTP протокол. API се предоставя от Шелли Юръп ЕООД. За повече информация, моля, посетете:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Устройствата Shelly® се доставят с фабрично инсталиран фърмуер. Ако са необходими актуализации на фърмуера, за да се поддържа съответствие на устройствата, включително актуализации за сигурност, Шелли Юръп ЕООД ще предостави актуализациите безплатно чрез вградения уеб интерфейс на Устройството или мобилното приложение Shelly, където е налична информацията за текущата версия на фърмуера. Изборът да инсталирате или не актуализации на фърмуера на Устройството е изцяло отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за евентуална несъответствие на Устройството, причинено от това, че потребителят не е инсталирал предоставените актуализации своевременно.

Управлявайте дома си с гласа си

Устройствата Shelly® са съвместими с поддържаните функционалности на Amazon Alexa и Google Home. Моля, вижте нашето ръководство стъпка по стъпка на: https://shelly.cloud/support/compatibility/

Серия Shelly® Pro

Серията Shelly® Pro е линия устройства, подходящи за домове, офиси, магазини, производствени съоръжения и други сгради.

Устройствата Shelly® Pro са с DIN монтаж в кутията с прекъсвачи и са изключително подходящи за ново строителство. Всички устройства Shelly® Pro могат да се управляват и наблюдават чрез Wi-Fi и LAN връзки. За процеса на включване може да се използва Bluetooth връзка.

Shelly Pro 3 (Устройството) е 3-контурно интелигентно реле за монтаж на DIN шина. Подобрено с гъвкавост на фърмуера от второ поколение и LAN свързаност, то предоставя на професионалните интегратори много повече възможности за решения за крайни клиенти.

Инструкции за монтаж

⚠ВНИМАНИЕ! Опасност от токов удар. Монтажът/инсталацията на Устройството към електрическата мрежа трябва да се извършва с повишено внимание, от квалифициран електротехник.

⚠ВНИМАНИЕ! Опасност от токов удар. Всяка промяна във връзките трябва да се извърши след като се уверите, че на клемите на Устройството няма напрежение.

⚠ВНИМАНИЕ! Използвайте Устройството само с електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да го повреди.

⚠ВНИМАНИЕ! Не свързвайте Устройството към уреди, превишаващи посоченото максимално натоварване!

⚠ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

⚠ВНИМАНИЕ! Не инсталирайте Устройството на места, където може да се намокри.

⚠ВНИМАНИЕ! Включвайте или изключвайте LAN кабела само когато Устройството е изключено! LAN кабелът не трябва да е метален в частите, докосвани от потребителя за включване или изключване на кабела.

⚠ПРЕПОРЪКА Свързвайте Устройството, като използвате здрави едножилни кабели с повишена устойчивост на изолация не по-малка от PVC T105°.

Схема на свързване

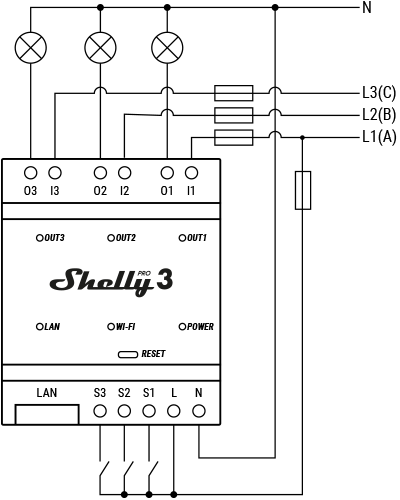

Shelly Pro 3 wiring diagram

Фиг. 1

Легенда

Клеми на Устройството:

  • O1, O2, O3: Клеми за изход на товара

  • I1, I2, I3: Клеми за вход на товара

  • SW1, SW2, SW3: Клеми за вход на превключвателя, контролиращи O1, O2 и O3

  • L: Клема за фаза (110-240 V~)

  • N: Неутрална клема

  • LAN: RJ 45 конектор за локална мрежа

Проводници:

  • N: Неутрален проводник

  • L1(A): Фазов проводник (110-240 V~) за верига на товара 1

  • L2(B): Фазов проводник (110-240 V~) за верига на товара 2

  • L3(C): Фазов проводник (110-240 V~) за верига на товара 3

  1. Преди да започнете монтажа/инсталацията на Устройството, проверете дали прекъсвачите са изключени и няма напрежение на техните клеми. Това може да се направи с фазов тестер или мултицет.Когато сте сигурни, че няма напрежение, можете да продължите със свързването на кабелите.

  2. Свържете входните клеми I1, I2 и I3 към съответните прекъсвачи, както е показано на фиг. 1.

  3. Свържете трите товарни вериги към изходните клеми O1, O2 и O3 и отрицателния кабел. За трите товарни вериги могат да се използват три различни фази.

  4. Свържете клема N към отрицателния кабел.

  5. Свържете клема L към прекъсвача на захранването на Устройството. Всяка от трите фази може да се използва за захранване на Устройството.

  6. Свържете три превключвателя/бутона към клемите SW1, SW2 и SW3 и прекъсвача на захранването на Устройството. Може да се превключва всяка комбинация от променливотокови и постоянотокови вериги, стига токовете през релетата на Устройството да не надвишават 16 A, а напреженията на техните контакти да не са по-високи от 240 VAC или 30 VDC.

⚠ПРЕПОРЪКА: За индуктивни уреди, които причиняват пикове на напрежението по време на включване/изключване, като например електрически двигатели, вентилатори, прахосмукачки и подобни, RC демпфер (0.1μF / 100 Ω / ½ W / 600 VAC) трябва да се свърже паралелно на уреда. RC демпферът може да бъде закупен на https://www.shelly.cloud/en/products/shop/rc-snubber

Първоначално включване

Ако изберете да използвате Устройството с мобилното приложение и облачната услуга Shelly Smart Control, инструкции как да свържете Устройството към облака и да го управлявате чрез приложението Shelly Smart Control можете да намерите в ръководството за мобилното приложение.

Мобилното приложение Shelly и облачната услуга Shelly не са условия за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи и протоколи за домашна автоматизация.

https://kb.shelly.cloud/knowledge-base/application-guide

⚠ВНИМАНИЕ! Не позволявайте на деца да играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата за дистанционно управление на Shelly (мобилни телефони, таблети, компютри) далеч от деца.

LED индикация

  • Захранване (червен): Червеният индикатор ще свети, ако захранването е свързано.

  • Wi-Fi (варира):

    • Синят индикатор ще свети, ако е в режим AP.

    • Червеният индикатор ще свети, ако е в режим STA и не е свързан към Wi-Fi мрежа.

    • Жълтият индикатор ще свети, ако е в режим STA и е свързан към Wi-Fi мрежа. Не е свързан към Shelly Cloud или Shelly Cloud е деактивиран.

    • Зеленият индикатор ще свети, ако е в режим STA и е свързан към Wi-Fi мрежа и към Shelly Cloud.

    • Светлинният индикатор ще мига в червено/синьо, ако се извършва OTA актуализация.

  • LAN (зелен): Зеленият индикатор ще свети, ако е свързана LAN мрежа.

  • Изход 1 (червен): Червеният индикатор ще свети, ако релето Изход 1 е затворено.

  • Изход 2 (червен): Червеният индикатор ще свети, ако релето Изход 2 е затворено.

  • Изход 3 (червен): Червеният индикатор ще свети, ако релето Изход 3 е затворено.

Бутон за нулиране

  • Натиснете и задръжте за 5 секунди за режим AP.

  • Натиснете и задръжте за 10 секунди за фабрично нулиране.

Отстраняване на неизправности

В случай че срещнете проблеми с инсталирането или работата на Shelly Pro 3, моля, проверете тук: https://kb.shelly.cloud/knowledge-base/shelly-pro-3-v1

Спецификации

  • Монтаж: DIN шина

  • Размери (ВxШxД): 96x53x59 мм

  • Максимален въртящ момент на винтовите клеми: 0.4 Nm

  • Напречно сечение на проводника: 0.5-2.5 мм²

  • Дължина на оголването на проводника: 6-7 мм

  • Работна температура: от -20°C до 40°C

  • Максимална надморска височина: 2000 м

  • Захранване: 110 - 240 V~, 50/60Hz

  • Консумация на електроенергия: < 3 W

  • Максимално комутируемо напрежение: 240 VAC / 30 VDC

  • Максимален комутируем ток на канал: 16 A

  • Максимален общ ток през всички канали: 48 A

  • RF лента: 2400 - 2495 MHz

  • Макс. RF мощност: < 20 dBm

  • Wi-Fi протокол: 802.11 b/g/n

  • Wi-Fi работен обхват (в зависимост от местните условия):

    • до 50 м / 160 фута на открито

    • до 30 м / 100 фута на закрито

  • Bluetooth протокол: 4.2

  • Bluetooth работен обхват (в зависимост от местните условия):

    • до 30 м / 100 фута на открито

    • до 10 м / 33 фута на закрито

  • LAN/Ethernet (RJ45): Да

  • Сухи контакти: Да

  • Защита от прегряване: Да

  • Скриптове (mjs): Да

  • MQTT: Да

  • Уеб куки (URL действия): 20 с 5 URL адреса на кука

  • Графици: 20

  • Процесор: ESP32

  • Флаш памет: 8 MB

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly Pro 3 е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес: https://shelly.link/Pro3_DoC

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД

Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България

Тел.: +359 2 988 7435

Имейл: support@shelly.cloud

Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
