Ръководство за употреба и безопасност (Shelly Pro 1PM v.1)
Интелигентно Wi-Fi реле с функционалност за измерване на мощност
Наричано в този документ “Устройството“
Прочетете преди употреба
Този документ съдържа важна техническа информация и информация за безопасност относно Устройството, неговата безопасна употреба и монтаж.
⚠ВНИМАНИЕ! Преди да започнете монтажа, моля, прочетете внимателно и изцяло това ръководство и всички други документи, придружаващи Устройството. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за вашето здраве и живот, нарушение на закона или отказ от правна и/или търговска гаранция (ако има такава). Шелли Юръп ЕООД не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.
Представяне на продукта
Shelly® е линия от иновативни устройства, управлявани от микропроцесор, които позволяват дистанционно управление на електрически вериги чрез мобилен телефон, таблет, компютър или система за домашна автоматизация. Устройствата Shelly® могат да работят самостоятелно в локална Wi-Fi мрежа или да се управляват чрез облачни услуги за домашна автоматизация. Shelly Cloud е услуга, до която може да се осъществи достъп чрез мобилно приложение за Android или iOS или чрез всеки интернет браузър на https://home.shelly.cloud/ . Устройствата Shelly® могат да бъдат достъпвани, управлявани и наблюдавани дистанционно от всяко място, където потребителят има интернет връзка, стига устройствата да са свързани към Wi-Fi рутер и интернет. Устройствата Shelly® имат вграден уеб интерфейс, достъпен на http://192.168.33.1, когато са свързани директно към точката за достъп на Устройството или на IP адреса на Устройството в локалната Wi-Fi мрежа. Вграденият уеб интерфейс може да се използва за наблюдение и управление на Устройството, както и за регулиране на неговите настройки.
Устройствата Shelly® могат да комуникират директно с други Wi-Fi устройства чрез HTTP протокол. Шелли Юръп ЕООД предоставя API. За повече информация, моля, посетете:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview
Устройствата Shelly® се доставят с фабрично инсталиран фърмуер. Ако са необходими актуализации на фърмуера, за да се поддържа съответствието на устройствата, включително актуализации за сигурност, Шелли Юръп ЕООД ще предостави
актуализациите безплатно чрез вградения уеб интерфейс на Устройството или мобилното приложение Shelly, където е налична информация за текущата версия на фърмуера. Изборът да инсталирате или не актуализации на фърмуера на Устройството е изцяло отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на Устройството, причинено от неспособност на потребителя да инсталира предоставените актуализации своевременно.
Управлявайте дома си с гласа си
Устройствата Shelly® са съвместими с поддържаните функционалности на Amazon Alexa и Google Home. Моля, вижте нашето ръководство стъпка по стъпка за: https://shelly.cloud/support/compatibility/
Серия Shelly® Pro
Серията Shelly® Pro е линия устройства, подходящи за домове, офиси, магазини, производствени съоръжения и други сгради. Устройствата Shelly® Pro се монтират на DIN шина в кутията с прекъсвачи и са изключително подходящи за ново строителство. Всички устройства Shelly® Pro могат да се управляват и наблюдават чрез Wi-Fi и LAN връзки. За процеса на включване може да се използва Bluetooth връзка.
Линията Shelly® Pro предлага PM продукти, способни на прецизно измерване на мощност в реално време.
Shelly® Pro 1PM е интелигентно реле за монтаж на DIN шина с функционалност за измерване на мощност. Подобрено с гъвкавост на фърмуера от второ поколение и LAN свързаност, то предоставя на професионалните интегратори много повече възможности за решения за крайни клиенти.

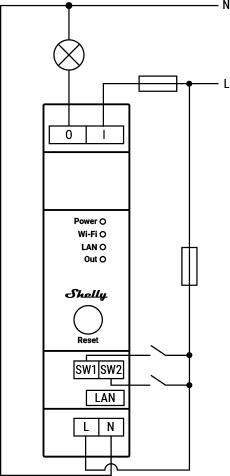

Схема на свързване
Фиг. 1
Легенда
Клеми на Устройството:
O: Клеми за изход на товара
I: Клеми за вход на товара
SW1, SW2: Клеми за вход на превключвателя, контролиращи O*
L: Клема за фаза (110-240 VAC)
N: Клема за нула
LAN: RJ 45 конектор за локална мрежа
Проводници:
N: Нулев проводник
L: Фазов проводник (110 - 240 VAC)
*Може да се преконфигурира в настройките на Устройството.
Инструкции за инсталиране
⚠ВНИМАНИЕ! Опасност от токов удар. Монтажът/инсталацията на Устройството към електрическата мрежа трябва да се извършва с повишено внимание, от квалифициран електротехник.
⚠ВНИМАНИЕ! Опасност от токов удар. Всяка промяна във връзките трябва да се извършва след като се уверите, че на клемите на Устройството няма напрежение.
⚠ВНИМАНИЕ! Използвайте Устройството само с електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да го повреди.
⚠ВНИМАНИЕ! Не свързвайте Устройството към уреди, превишаващи посочения максимален товар!
⚠ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.
⚠ВНИМАНИЕ! Не инсталирайте Устройството на място, където е възможно да се намокри.
⚠ВНИМАНИЕ! Оставете поне 10 мм разстояние около всяко Pro Устройство, ако очаквате токове по-високи от 5 A на канал.
⚠ПРЕПОРЪКА Свържете Устройството, като използвате здрави едножилни кабели с повишена устойчивост на изолация не по-малка от PVC T105°C.
Преди да започнете инсталирането/монтаж на Устройството, проверете дали прекъсвачите са изключени и няма напрежение на техните клеми. Това може да се направи с фазомер или мултицет. Когато сте сигурни, че няма напрежение, можете да продължите със свързването на кабелите.
Свържете N клемата към нулевия кабел и L клемата към прекъсвача на захранването на Устройството, както е показано на Фиг. 1.
Свържете товарната верига към клема O и нулевия кабел.
Свържете клема I към прекъсвача на товарната верига.
Свържете превключвател/бутон към клема S1 и прекъсвача на захранването на Устройството. Ако имате нужда от друг превключвател/бутон, свържете го към клема S2 и прекъсвача на захранването на Устройството.
⚠ПРЕПОРЪКА: За индуктивни уреди, които причиняват пикове на напрежението по време на включване/изключване, като например електрически двигатели, вентилатори, прахосмукачки и подобни, RC демпфер (0.1μF / 100 Ω / 1/2 W / 600 VAC) трябва да се свърже паралелно на уреда. RC демпферът може да бъде закупен от https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation .
Първоначално включване
Ако изберете да използвате Устройството с мобилното приложение Shelly Cloud и услугата Shelly Cloud, инструкции как да свържете Устройството към облака и да го управлявате чрез приложението Shelly можете да намерите в „Ръководството за приложението“.
Мобилното приложение Shelly и услугата Shelly Cloud не са условия за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи и протоколи за домашна автоматизация.
⚠ВНИМАНИЕ! Не позволявайте на децата да играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата за дистанционно управление на Shelly (мобилни телефони, таблети, компютри) далеч от деца.
LED индикация
Захранване (червен): Червеният светлинен индикатор ще свети, ако е свързано захранване.
Wi-Fi (варира):
Синят светлинен индикатор ще свети, ако е в режим AP.
Червеният светлинен индикатор ще свети, ако е в режим STA и не е свързан към Wi-Fi мрежа.
Жълтият светлинен индикатор ще свети, ако е в режим STA и е свързан към Wi-Fi мрежа. Не е свързан към Shelly Cloud или Shelly Cloud е деактивиран.
Зеленият светлинен индикатор ще свети, ако е в режим STA и е свързан към Wi-Fi мрежа и към Shelly Cloud.
Светлинният индикатор ще мига в червено/синьо, ако е в ход OTA актуализация.
LAN (зелен): Зеленият светлинен индикатор ще свети, ако е свързана LAN.
Изход (червен): Червеният светлинен индикатор ще свети, ако Изходното реле е затворено.
Бутон за нулиране
Натиснете и задръжте за 5 секунди за режим AP.
Натиснете и задръжте за 10 секунди за фабрично нулиране
Спецификации
Монтаж: DIN шина
Размери (ВxШxД): 68,5x18,5x89,5 мм
Работна температура: -20°C - 40°C
Максимална надморска височина: 2000 м
Захранване: 110 - 240 V~, 50/60Hz
Консумация на електроенергия: < 3 W
Максимално комутируемо напрежение: 240 V~
Максимален комутируем ток: 16 A
Максимална RF изходна мощност Wi-Fi: 13,34 dBm
Радио протокол: Wi-Fi 802.11 b/g/n
Wi-Fi честота: 2412 - 2472 MHz (макс. 2483 MHz)
Работен обхват (в зависимост от местната конструкция):
до 50 м на открито,
до 30 м на закрито
Bluetooth: v.4.2
Bluetooth модулация: GFSK, π/4-DQPSK, 8-DPSK
Bluetooth честота: TX/RX - 2402 - 2480MHz
Максимална RF изходна мощност Bluetooth: 3.75 dBm
LAN/Ethernet (RJ45): Да
Безпотенциални контакти: Не
Измерване на мощност: Да
Защита от претоварване: Да
Защита от претоварване по ток: Да
Защита от пренапрежение: Да
Защита от прегряване: Да
Скриптове (mjs): Да
MQTT: ДА
Уеб куки (URL действия): 20 с 5 URL адреса на кука
Графици: 20
CPU: ESP32
Flash: 8 MB
Декларация за съответствие
С настоящото, Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly Pro 1PM е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие с изискванията на ЕС е достъпен на следния интернет адрес https://shelly.cloud/knowledge-base/devices/shelly-pro-1pm/
Изхвърляне и рециклиране
Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.
Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).
Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.
Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com
Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
