Ръководство за употреба и безопасност (Shelly Pro 1 v.1)
Интелигентно Wi-Fi реле за монтаж на DIN-шина
Наричано в този документ “Устройството“
Прочетете преди употреба
Този документ съдържа важна техническа информация и информация за безопасност относно Устройството, неговата безопасна употреба и монтаж.
⚠ВНИМАНИЕ! Преди да започнете монтажа, моля, прочетете внимателно и изцяло това ръководство и всички други документи, придружаващи Устройството. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за вашето здраве и живот, нарушение на закона или отказ от правна и/или търговска гаранция (ако има такава). Шелли Юръп ЕООД не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.
Представяне на продукта
Shelly® е линия от иновативни устройства, управлявани от микропроцесор, които позволяват дистанционно управление на електрически вериги чрез мобилен телефон, таблет, компютър или система за домашна автоматизация. Устройствата Shelly® могат да работят самостоятелно в локална Wi-Fi мрежа или да се управляват чрез облачни услуги за домашна автоматизация. Shelly Cloud е услуга, до която може да се осъществи достъп чрез мобилно приложение за Android или iOS или чрез всеки интернет браузър на https://home.shelly.cloud/ . Устройствата Shelly® могат да бъдат достъпвани, управлявани и наблюдавани дистанционно от всяко място, където потребителят има интернет връзка, стига устройствата да са свързани към Wi-Fi рутер и интернет. Устройствата Shelly® имат вграден уеб интерфейс, достъпен на http://192.168.33.1 когато са свързани директно към точката за достъп на Устройството или на IP адреса на Устройството в локалната Wi-Fi мрежа. Вграденият уеб интерфейс може да се използва за наблюдение и управление на Устройството, както и за регулиране на неговите настройки.
Устройствата Shelly® могат да комуникират директно с други Wi-Fi устройства чрез HTTP протокол. API се предоставя от Шелли Юръп ЕООД. За повече информация, моля, посетете:
https://shelly-api-docs.shelly.cloud/#shelly-family-overview
Устройствата Shelly® се доставят с фабрично инсталиран фърмуер. Ако са необходими актуализации на фърмуера, за да се поддържа съответствието на устройствата, включително актуализации за сигурност, Шелли Юръп ЕООД ще предостави актуализациите безплатно чрез вградения уеб интерфейс на Устройството или мобилното приложение Shelly, където е налична информацията за текущата версия на фърмуера. Изборът да инсталирате или не актуализации на фърмуера на Устройството е изцяло отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на Устройството, причинено от ненавременното инсталиране на предоставените актуализации от страна на потребителя.
Управлявайте дома си с гласа си
Устройствата Shelly® са съвместими с поддържаните от Amazon Alexa и Google Home функционалности. Моля, вижте нашето ръководство стъпка по стъпка на: https://shelly.cloud/support/compatibility/
Shelly® Pro серия
Shelly® Pro серията е линия устройства, подходящи за домове, офиси, магазини, производствени съоръжения и други сгради. Устройствата Shelly® Pro се монтират на DIN шина в кутията с прекъсвачи и са изключително подходящи за ново строителство на сгради. Всички устройства Shelly® Pro могат да се управляват и наблюдават чрез Wi-Fi и LAN връзки. За процеса на включване може да се използва Bluetooth връзка.
Shelly® Pro 1 е интелигентно реле за монтаж на DIN шина. Подобрено с гъвкавост на фърмуера от второ поколение и LAN свързаност, то предоставя на професионалните интегратори много повече възможности за решения за крайни клиенти.

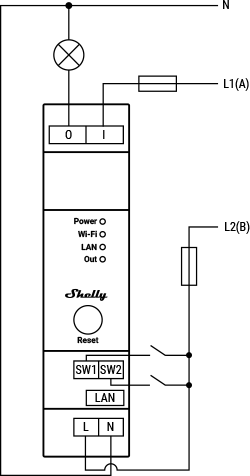

Схема на свързване
Фиг. 1
Легенда
Клеми на Устройството:
O: Клема за изход на товара
I: Клема за вход на товара
SW1, SW2: Клеми за вход на превключвателя, контролиращи O*
L: Клема за фаза (110-240 V~)
N: Клема за нула
LAN: RJ 45 конектор за локална мрежа
Проводници:
N: Неутрален проводник
L: Фазов проводник (110-240 V~)
L1(A): Фазов проводник на товарната верига (110-240 V~)
L2(B): Фазов проводник на захранването на Устройството (110-240 V~)
* Може да се преконфигурира в настройките на Устройството.
Инструкции за монтаж
⚠ВНИМАНИЕ! Опасност от токов удар. Монтажът/инсталацията на Устройството към електрическата мрежа трябва да се извършва с повишено внимание, от квалифициран електротехник.
⚠ВНИМАНИЕ! Опасност от токов удар. Всяка промяна във връзките трябва да се извършва след като се уверите, че на клемите на Устройството няма напрежение.
⚠ВНИМАНИЕ! Използвайте Устройството само с електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или на който и да е уред, свързан към Устройството, може да го повреди.
⚠ВНИМАНИЕ! Не свързвайте Устройството към уреди, превишаващи посоченото максимално натоварване!
⚠ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.
⚠ВНИМАНИЕ! Не инсталирайте Устройството на място, където е възможно да се намокри.
⚠ВНИМАНИЕ! Оставете поне 10 мм разстояние около всяко Pro Устройство, ако очаквате токове по-високи от 5 A на канал.
⚠ПРЕПОРЪКА Свържете Устройството, като използвате здрави едножилни кабели с повишена устойчивост на изолация не по-малка от PVC T105°C.
Преди да започнете инсталирането/монтажът на Устройството, проверете дали прекъсвачите са изключени и няма напрежение на техните клеми. Това може да се направи с фазомер или мултицет. Когато сте сигурни, че няма напрежение, можете да продължите със свързването на кабелите.
Свържете клемата N към нулевия кабел и клемата L към прекъсвача на захранването на Устройството, както е показано на Фиг. 1.
Свържете веригата на натоварване към клемата O и нулевия кабел.
Свържете клемата I към прекъсвача на захранването. Могат да се използват две различни фази за веригата на натоварване и веригата на захранване на Устройството.
Свържете превключвател/бутон към клемата S1 и прекъсвача на захранването на Устройството. Ако имате нужда от друг превключвател/бутон, свържете го към клемата S2 и прекъсвача на захранването на Устройството.
⚠ПРЕПОРЪКА: За индуктивни уреди, които причиняват пикове на напрежението по време на включване/изключване, като например електрически двигатели, вентилатори, прахосмукачки и подобни, RC демпфер (0.1μF / 100 Ω / 1/2 W / 600 VAC) трябва да се свърже паралелно на уреда. RC демпферът може да бъде закупен от: https://shop.shelly.cloud/rc-snubber-wifi-smart-home-automation
Първоначално включване
Ако изберете да използвате Устройството с мобилното приложение Shelly Cloud и услугата Shelly Cloud, инструкции как да свържете Устройството към облака и да го управлявате чрез приложението Shelly можете да намерите в „Ръководство за приложението“.
Мобилното приложение Shelly и услугата Shelly Cloud не са условия за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи и протоколи за домашна автоматизация.
⚠ВНИМАНИЕ! Не позволявайте на деца да играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата за дистанционно управление на Shelly (мобилни телефони, таблети, компютри) далеч от деца.
LED индикация
Захранване (червено): Червеният индикатор ще свети, ако захранването е свързано.
Wi-Fi (варира):
Синят индикатор ще свети, ако е в режим AP.
Червеният индикатор ще свети, ако е в режим STA и не е свързан към Wi-Fi мрежа.
Жълтият индикатор ще свети, ако е в режим STA и е свързан към Wi-Fi мрежа. Не е свързан към Shelly Cloud или Shelly Cloud е деактивиран.
Зеленият индикатор ще свети, ако е в режим STA и е свързан към Wi-Fi мрежа и към Shelly Cloud.
Светлинният индикатор ще мига в червено/синьо, ако се извършва OTA актуализация.
LAN (зелено): Зеленият индикатор ще свети, ако е свързана LAN мрежа.
Изход (червено): Червеният индикатор ще свети, ако изходното реле е затворено.
Бутон за нулиране
Натиснете и задръжте за 5 секунди за режим AP.
Натиснете и задръжте за 10 секунди за фабрично нулиране.
Спецификации
Монтаж: DIN шина
Размери (ВxШxД): 68,5x18,5x89,5 мм
Работна температура: -20°C - 40°C
Максимална надморска височина: 2000 м
Захранване: 110 - 240 VAC, 50/60Hz
Консумация на електроенергия: < 3 W
Максимално комутируемо напрежение: 240 V~
Максимален комутируем ток: 16 A
Максимална RF изходна мощност Wi-Fi: 13,35 dBm
Радио протокол: Wi-Fi 802.11 b/g/n
Wi-Fi честота: 2412 - 2472 MHz (макс. 2483 MHz)
Работен обхват (в зависимост от местната конструкция):
до 50 м на открито,
до 30 м на закрито
Bluetooth: v.4.2
Bluetooth модулация: GFSK, π/4-DQPSK, 8-DPSK
Bluetooth честота: TX/RX - 2402 - 2480MHz
Максимална RF изходна мощност Bluetooth: 4.25 dBm
LAN/Ethernet (RJ45): Да
Безпотенциални контакти: Да
Защита от прегряване: Да
Скриптове (mjs): Да
MQTT: ДА
Уеб куки (URL действия): 20 с 5 URL адреса на кука
Графици: 20
Процесор: ESP32
Флаш памет: 8 MB
Декларация за съответствие
С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly Pro 1 е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес: https://shelly.cloud/knowledge-base/devices/shelly-pro-1/
Изхвърляне и рециклиране
Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.
Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).
Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.
Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com
Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
