Ръководство за употреба и безопасност (CT 120A)

Идентификация на устройството

• Име на устройството: CT 120A

• Модел на производителя: CT313

Кратко описание

CT 120A (Устройството) е токов трансформатор с разделено ядро за електромера Shelly Pro 3EM.

Характеристики

• Система за безвинтов монтаж със закрепване

Конектор към Shelly Pro 3EM

• 2-пинов конектор MX3.0-2x1Y

Характеристики за безопасност

• Защита на вторичната намотка от високо напрежение

Спецификации

Физически размери

• Размери (ВxШxД): 45x40x36 ±0.5 мм (без кабела)

• Тегло: 75 ±1 г / 2.65 ±0.05 унции (с кабела)

• Отвор на проводника: Ø15 мм / Ø0.6 инча

• Сърцевина: Ферит

• Материал на корпуса: Пластмаса

• Цвят: Бял

Околна среда

• Температура на околната среда: -10 °C до 50 °C

• Влажност: 0 % до 80 % относителна влажност

• Максимална надморска височина: 2000 м

Електрически характеристики

• Съотношение първичен/вторичен ток: 3000/1

• Номинален максимален първичен ток: 120 A

• Електрическа якост: 3000 V~, 60 сек

Инсталиране

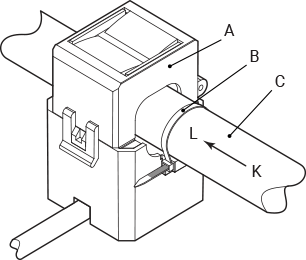

Легенда

A: Shelly CT 120A
B: Кабелна връзка (още една от противоположната страна)
C: Основен проводник
