Ръководство за употреба и безопасност (Shelly Wall Display)

Контролен панел за интелигентен дом
Наричано в този документ „Устройството“

⚠Този символ указва информация за безопасност.
ⓘТози символ указва важна забележка.

Прочетете преди употреба

Този документ съдържа важна техническа информация и информация за безопасността относно Устройството, неговата безопасна употреба и монтаж.

⚠ВНИМАНИЕ! Преди да започнете монтажа, моля, прочетете внимателно и изцяло това ръководство и всички други документи, придружаващи Устройството. Неспазването на процедурите за монтаж може да доведе до неизправност, опасност за вашето здраве и живот, нарушение на закона или отказ от правна и/или търговска гаранция (ако има такава). Shelly Europe Ltd не носи отговорност за загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за потребителя и безопасността в това ръководство.

Представяне на продукта

Shelly® е линия от иновативни устройства, управлявани от микропроцесор, които позволяват дистанционно управление на електрически вериги чрез мобилен телефон, таблет, компютър или система за домашна автоматизация. Устройствата Shelly® могат да работят самостоятелно в локална Wi-Fi мрежа или да се управляват чрез облачни услуги за домашна автоматизация. Shelly Cloud е услуга, до която може да се осъществи достъп чрез мобилно приложение за Android или iOS или чрез всеки интернет браузър на https://control.shelly.cloud/ . Устройствата Shelly® могат да бъдат достъпвани, управлявани и наблюдавани дистанционно от всяко място, където потребителят има интернет връзка, стига устройствата да са свързани към Wi-Fi рутер и интернет. Устройствата Shelly® имат вграден уеб интерфейс, достъпен на http://192.168.33.1, когато са свързани директно към точката за достъп на Устройството или на IP адреса на Устройството в локалната Wi-Fi мрежа. Вграденият уеб интерфейс може да се използва за наблюдение и управление на Устройството, както и за регулиране на неговите настройки.

Устройствата Shelly® могат да комуникират директно с други Wi-Fi устройства чрез HTTP протокол. Шелли Юръп ЕООД предоставя API. За повече информация, моля, посетете:

https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Устройствата Shelly® се доставят с фабрично инсталиран фърмуер. Ако са необходими актуализации на фърмуера, за да се поддържа съответствието на устройствата, включително актуализации за сигурност, Шелли Юръп ЕООД ще предостави актуализациите безплатно чрез вградения уеб интерфейс на Устройството или мобилното приложение Shelly, където е налична информацията за текущата версия на фърмуера. Изборът да се инсталират или не актуализации на фърмуера на Устройството е изцяло отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на Устройството, причинено от ненавременното инсталиране на предоставените актуализации от страна на потребителя.

Shelly Wall Display е интелигентен домашен контролен панел с цветен дисплей и функционалност за превключване на товарни вериги.

Инструкции за монтаж

⚠ВНИМАНИЕ! Опасност от токов удар. Монтажът/инсталацията на Устройството към електрическата мрежа трябва да се извършва с повишено внимание, от квалифициран електротехник.

⚠ВНИМАНИЕ! Опасност от токов удар. Всяка промяна във връзките трябва да се извършва след като се уверите, че на клемите на Устройството няма напрежение.

⚠ВНИМАНИЕ! Използвайте Устройството само с електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да го повреди.

⚠ВНИМАНИЕ! Не свързвайте Устройството към уреди, превишаващи посочения максимален товар!

⚠ВНИМАНИЕ! Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

⚠ВНИМАНИЕ! Не инсталирайте Устройството на места, където може да се намокри.

⚠ПРЕПОРЪКА: Свържете Устройството с помощта на плътни едножилни кабели или многожилни кабели с накрайници. Кабелите трябва да имат изолация с повишена топлоустойчивост, не по-малка от PVC T105°C (221°F).

⚠ВНИМАНИЕ! Устройството и веригата за товарен ток трябва да бъдат обезопасени с предпазен прекъсвач за кабели в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 5 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).

Преди да започнете монтажа/инсталацията на Устройството, проверете дали прекъсвачите са изключени и няма напрежение на клемите им. Това може да се направи с фазов тестер или мултицет. Когато сте сигурни, че няма напрежение, можете да продължите със свързването на проводниците.

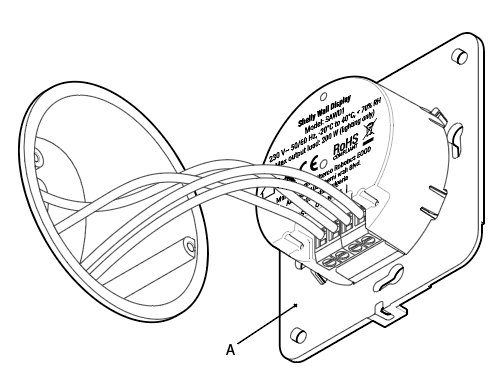

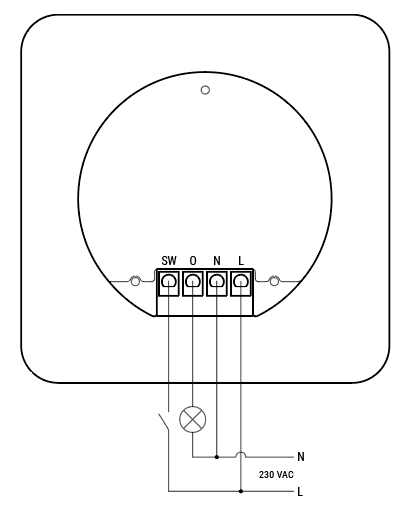

Свържете проводниците към захранващия модул (фиг. 2. A) съгласно схемата на свързване на фиг. 1. Свържете фазовия проводник към клемата L на Устройството, а нулевия проводник към клемата N.
Свържете превключвател или бутон към клемата SW на Устройството и фазовия проводник.

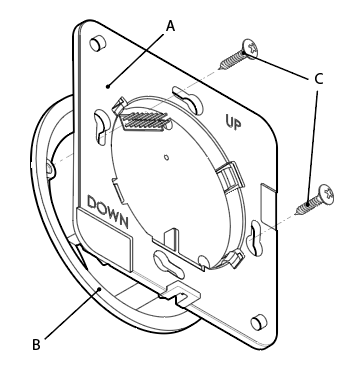

Поставете захранващия модул (фиг. 3. A) с кабелите в кутията за стена (фиг. 3 B) и го закрепете с двата винта, предоставени с кутията за стена (фиг. 3 C).

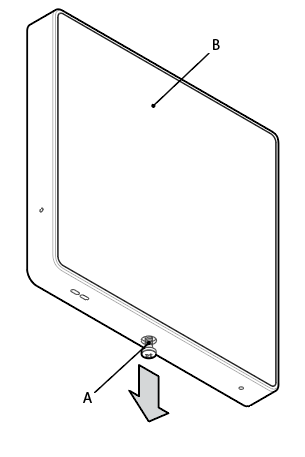

Отстранете винта (фиг. 4 A) в долната част на дисплейния модул (фиг. 4 B).

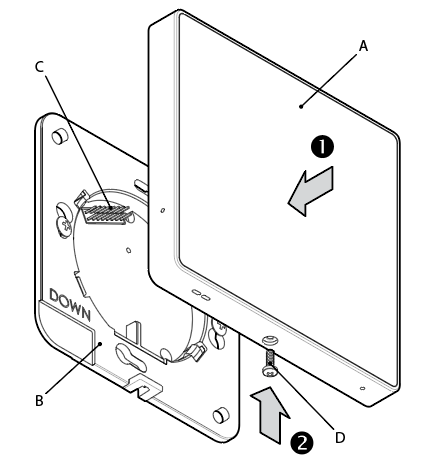

Прикрепете дисплейния модул (фиг. 5 A), като го притиснете към захранващия модул (фиг. 5 B), докато чуете щракване.
⚠ВНИМАНИЕ! Бъдете много внимателни да не огънете щифтовете на конектора (фиг. 5. C), когато ги поставяте в конектора на дисплейния модул.
Поставете обратно винта (фиг. 5 D) в дисплейния модул и го затегнете, за да предотвратите случайно откачане.

Първоначално включване

Ако изберете да използвате Устройството с мобилното приложение и облачната услуга Shelly Smart Control, инструкции как да свържете Устройството към облака и да го управлявате чрез приложението Shelly Smart Control можете да намерите в ръководството за мобилното приложение.

Мобилното приложение Shelly и облачната услуга Shelly не са условия за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи и протоколи за домашна автоматизация.

⚠ВНИМАНИЕ! Не позволявайте на деца да играят с Устройството и бутоните/превключвателите, свързани към него. Дръжте устройствата за дистанционно управление на Shelly (мобилни телефони, таблети, компютри) далеч от деца.

Спецификации

Размери (ВxШxД): 85x85x30 мм
Температура на околната среда: от -20 °C до 40 °C
Влажност от 30 % до 70 % относителна влажност
Макс. надморска височина 2000 м
Захранване: 230 VAC, 50/60Hz
Консумация на електроенергия: < 1 W
Максимален ток на превключване: 5 A
Измерване на мощност: Не
Външна защита: макс. 5 A, характеристика на изключване B или C, прекъсваща способност 6 kA, клас на ограничаване на енергията 3
RF лента: 2400 - 2495 MHz
Макс. RF мощност: < 20 dBm
Wi-Fi протокол: 802.11 b/g/n
Wi-Fi работен обхват (в зависимост от местните условия):
- до 50 м / 160 фута на открито
- до 30 м / 100 фута на закрито
Bluetooth протокол: 4.2
Bluetooth работен обхват (в зависимост от местните условия):
- до 30 м / 100 фута на открито
- до 10 м / 33 фута на закрито
Графици: 20
Уеб куки (URL действия): 20 с 2 URL адреса на кука
Скриптове: Не
MQTT: Да

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly Wall Display е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие на ЕС е достъпен на следния интернет адрес: https://shelly.link/wall-display_DoC

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовия отпадък. Рециклирайте продукта, за да предотвратите замърсяване на околната среда и увреждане на здравето, както и за да насърчите пестенето на ресурси. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на Ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно отпадъчно електрическо и електронно оборудване (WEEE).

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД

Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, София 1407, България

Тел.: +359 2 988 7435

Имейл: support@shelly.cloud

Официален уебсайт: Shelly Europe

Промените в информацията за контакт се публикуват от производителя на официалния уебсайт. Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
