Ръководство за употреба и безопасност (Shelly EM Mini Gen4)

 Shelly EM Mini Gen4

Компактен интелигентен електромер
Наричан в този документ „Устройството“.

За безопасна и правилна употреба следвайте тези инструкции. Запазете ги за бъдеща справка.

Информация за безопасност

За да избегнете възможна вреда, прочетете и следвайте тези инструкции.

Този знак показва информация за безопасност.

Този знак показва важна забележка.

ПРЕДУПРЕЖДЕНИЕ!

• Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.

• Преди да инсталирате Устройството, изключете прекъсвачите. Използвайте подходящо тестово Устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с монтажа.

• Преди да правите каквито и да е промени по връзките, уверете се, че на клемите на Устройството няма напрежение.

ВНИМАНИЕ!

• Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.

• Устройството може да се свързва и да управлява само електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.

• Не свързвайте Устройството към уреди, които превишават посоченото максимално електрическо натоварване.

• Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

• Устройството и свързаните към него уреди трябва да бъдат обезопасени с предпазител за кабели в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 16 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).

• Не използвайте Устройството, ако то показва признаци на повреда или дефект.

• Не се опитвайте да поправяте Устройството сами.

• Устройството е предназначено само за употреба на закрито.

• Пазете Устройството от замърсявания и влага.

• Не позволявайте на деца да си играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата (мобилни телефони, таблети, компютри) за дистанционно управление на Shelly далеч от деца.

Описание на продукта

Shelly EM Mini Gen4 е съвместим с Matter компактен смарт електромер, който позволява дистанционно наблюдение на енергопотреблението на електроуреди. Снабден с безжичен микроконтролер с поддръжка на няколко протокола, поддържа Zigbee и Bluetooth връзка за сигурна комуникация.

Уеб интерфейс

Устройството има вграден уеб интерфейс за наблюдение, управление и регулиране на настройките му. Уеб интерфейсът е достъпен на http://192.168.33.1, когато е свързано директно към точката за достъп на Устройството, или на неговия IP адрес, когато е достъпно от същата мрежа.

Устройството може да осъществява достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете https://shelly-api-docs.shelly.cloud.

Фърмуер

Устройството се доставя с фабрично инсталиран фърмуер. За да го поддържа актуално и сигурно, Шелли Юръп ЕООД предоставя най-новите актуализации на фърмуера безплатно. Достъп до актуализациите можете да получите чрез вградения уеб интерфейс или мобилното приложение Shelly Smart Control. Инсталирането на актуализации на фърмуера е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на Устройството, причинено от невъзможността на потребителя да инсталира наличните актуализации своевременно.

Получаването на актуализация променя настройките за свързаност на Устройството. За да запазите пълен достъп до тези настройки, добавете Устройството към локалната си Wi-Fi мрежа, след като го свържете към захранването за първи път. За да направите това, отидете в уеб интерфейса на Устройството и изберете Настройки > Wi-Fi.

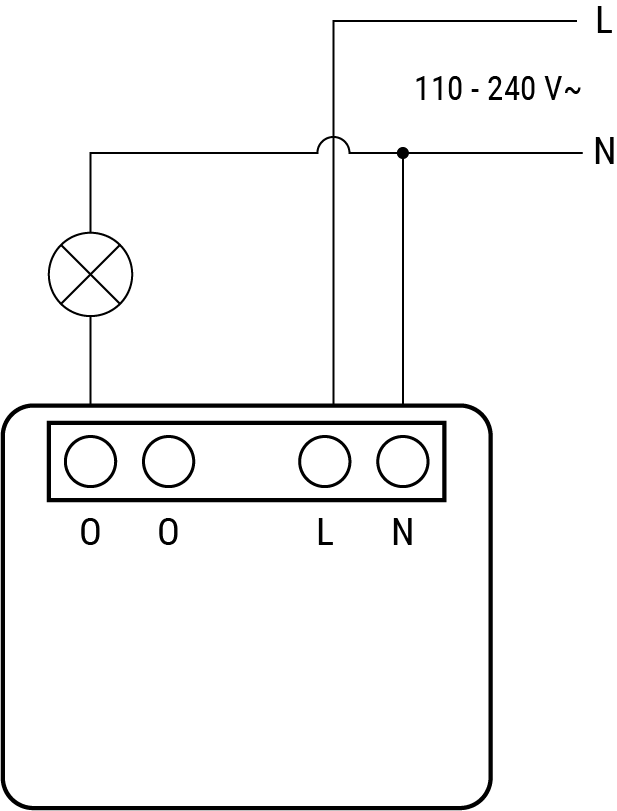

Схема на свързване

Фиг. 1

Легенда

Инструкции за монтаж

ЗАБЕЛЕЖКА

• За свързване на Устройството препоръчваме използването на едножилни плътни проводници или многожилни проводници с накрайници. Проводниците трябва да имат изолация с повишена топлоустойчивост, не по-малка от PVC T105°C (221°F).

• Не използвайте бутони или превключватели с вградени LED или неонови лампи.

• Когато свързвате проводници към клемите на Устройството, вземете предвид посоченото напречно сечение на проводника и дължината на оголване . Не свързвайте няколко проводника към една клема.

• От съображения за сигурност, след като успешно свържете Устройството към локалната Wi-Fi мрежа, препоръчваме да деактивирате или защитите с парола точката за достъп (AP) на Устройството.

• За да активирате точката за достъп и Bluetooth връзката на Устройството, натиснете и задръжте бутона за нулиране/управление за 5 секунди.

• За да извършите фабрично нулиране на Устройството, натиснете и задръжте бутона за нулиране/управление за 10 секунди.

1. Свържете товара към клема O и нулевия проводник, както е показано на Фиг. 1.

2. Свържете проводника на фазата към клема L.

Shelly Smart Control

Устройството може да се наблюдава, контролира и настройва чрез Shelly Smart Control. Можете да получите достъп до услугата чрез приложението Shelly Smart Control или уеб браузър на адрес https://control.shelly.cloud.

Използването на Shelly Smart Control не е задължително. Устройството може да се използва самостоятелно или с други платформи за домашна автоматизация.

За инструкции как да добавите Устройството към Shelly Smart Control и да го управлявате от мобилното приложение, вижте: https://shelly.link/app-guide.

Настройка с Matter

Преди да започнете, уверете се, че имате:

• 2.4 GHz Wi-Fi мрежа.

• Контролер на Matter, свързан към същата мрежа.

1. Сканирайте QR кода Matter, предоставен с Устройството.

2. Следвайте инструкциите на мобилното си Устройство.

Настройка със Zigbee

Преди да започнете, уверете се, че имате Zigbee координатор, свързан с интернет.

1. Превключете от Wi-Fi (Matter) към Zigbee свързаност, като натиснете бързо 5 пъти бутона Reset. Устройството ще влезе в режим на включване на Zigbee за 2 минути.

2. Добавете Устройството, следвайки инструкциите на вашата система за домашна автоматизация Zigbee.

ЗАБЕЛЕЖКА

• Ако режимът на включване на Zigbee изтече, натиснете натиснете бутона за нулиране 3 пъти.

• Докато сте в режим Zigbee, ако трябва отново да използвате Устройството с Wi-Fi, задръжте бутона Reset за 5 секунди, за да активирате точката му за достъп.

• Получаването на актуализация деактивира превключването на свързаността с бутоните. Можете да намерите как да превключите свързаността в настройките на уеб интерфейса на Устройството.

Спецификации

Физически
Размер (ВxШxД): 29x34x16 мм
Тегло: 13 г
Макс. въртящ момент на клеми: 0.4 Nm
Сечение на проводници: 0.2–2.5 мм²
Оголена дължина: 6–7 мм
Монтаж: В стена или в кутия
Материал: Пластмаса
Цвят: Бял корпус, сиви клеми

Околна среда
Температура: -20°C до 40°C
Влажност: 30%–70% RH
Макс. надморска височина: 2000 м

Електрически
Захранване: 110–240 V~
Консумация: <1 W
Макс. напрежение: 240 V~
Макс. ток: 16 A
Макс. мощност: 3840 W

Измервания
Волтметър: 110–240 V~ 50/60 Hz, точност ±2%
Амперметър: 0–16 A
Мощност и енергия: активна мощност и енергия
Съхранение: 10 дни с резолюция 1 мин
Експорт: CSV за PQ, JSON чрез RPC

Радио
Wi-Fi: 802.11 b/g/n/ax, 2.412–2.472 MHz, до 30 м (вътре), 50 м (навън)
Bluetooth: 5.0, 2.402–2.480 MHz, до 10 м вътре, 30 м навън
Zigbee: 802.15.4, 2.400–2.4835 MHz, до 100 м вътре, 300 м навън

Микроконтролер
CPU: ESP-Shelly-C68F
Флаш: 8 MB

Функционалности
Графици: до 20
Уебхукове: 20 с до 5 URL на всеки уебхук
Удължител на Wi-Fi обхват: Да
BLE Gateway: Да
Скриптове: Да
MQTT: Да
Шифроване: Да

Отстраняване на неизправности

В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете страницата му в базата знания: https://shelly.link/shelly-em-mini-gen4 .

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly ЕМ Mini Gen4 е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на декларацията за съответствие с изискванията на ЕС е достъпен на следния интернет адрес: https://shelly.link/em_mini_gen4_DoC .

Изхвърляне и рециклиране

Не изхвърляйте продукта в битовите отпадъци. Рециклирайте продукта, за да предотвратите увреждане на околната среда и здравето и да насърчите опазването на ресурсите. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на ваша отговорност.

Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно Отпадъчно електрическо и електронно оборудване (ОЕЕО) за правилно изхвърляне.

Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.

Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, 1407 София, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от Производителя на официалния уебсайт.

Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това Устройство, принадлежат на Шелли Юръп ЕООД.
