Konfiguration der Eingänge

Eingänge

Shelly Geräte mit Eingängen und Ausgängen haben standardmäßig einen Eingang, der einem Ausgang zugeordnet ist. Wenn Du die Eingänge des Geräts für die Integration in ein KNX-System verwendest, wird empfohlen, die Zuordnung des Eingangs zum Ausgang aufzuheben und die im Folgenden empfohlene Konfigurationsmethode fortzusetzen.

Falls die Eingangs- und Ausgangspaarung nicht getrennt werden kann, dann bedenke, dass die interne Logik des Shelly Geräts und die mit der KNX-Integration umgesetzte Logik parallel ausgeführt werden. Einige der resultierenden Effekte werden möglicherweise nicht im KNX-System nachvollziehbar sein.

Jeder Eingang, der in KNX als Eingangsobjekt (z.B. Switch oder Button) dargestellt wird, hat die folgenden KNX-Zugriffsflags:

lesen - andere KNX-Geräte, die dieselbe Gruppenadresse teilen, können nur den Status des Objekts lesen.
übertragen - die Fähigkeit, den Status des Eingangs bei jeder Statusänderung an das KNX-Netzwerk zu übertragen.

Der Input state definiert den Betriebsmodus, in dem dieser Eingang verwendet werden soll.

Wenn der ausgewählte Input state mit dem in den Input/Output settings definierten Modus inkompatibel ist, erscheint eine Benachrichtigung mit dem Hinweis Ausgewählter Modus wird vom aktuellen Eingangstyp nicht unterstützt. Ändere entweder den Input state in den KNX-Einstellungen oder gehe zurück zu den Input/Output settings und wähle kompatible Einstellungen.

Rechts von jedem Group address-Feld stehen zwei Schaltflächen zur Verfügung: Save und Delete. So kannst Du die eingegebene Konfiguration entweder speichern oder löschen.

Beachte, dass die eingegebenen Group addresses denselben DPT-Typ teilen müssen. Die Shelly Weboberfläche kann das nicht überprüfen!

Bis zu drei Group addresses können für jedes Befehlsobjekt hinzugefügt werden, das einen Eingang darstellt. Diese Befehlsobjekte erben die oben genannten Zugriffsflags. Jede zugewiesene Group address
repräsentiert ein separates Befehlsobjekt, was bedeutet, dass ihr Senden-Attribut immer aktiviert ist, also die Sendende Gruppenadresse!

Die Group address, die dem Feedback object zugewiesen ist, wird verwendet, um den aktuellen Status der gesteuerten Aktuatorgruppe (d. h. EIN oder AUS) „abzulesen“. Nur eine Group address kann dem Feedback object zugewiesen werden.

Den `Input` so einstellen, dass er vom `Output` getrennt ist

Um zu verhindern, dass die interne Logik des Shelly Geräts mit der programmierten KNX-Logik in Konflikt gerät, wird diese Betriebsart empfohlen.

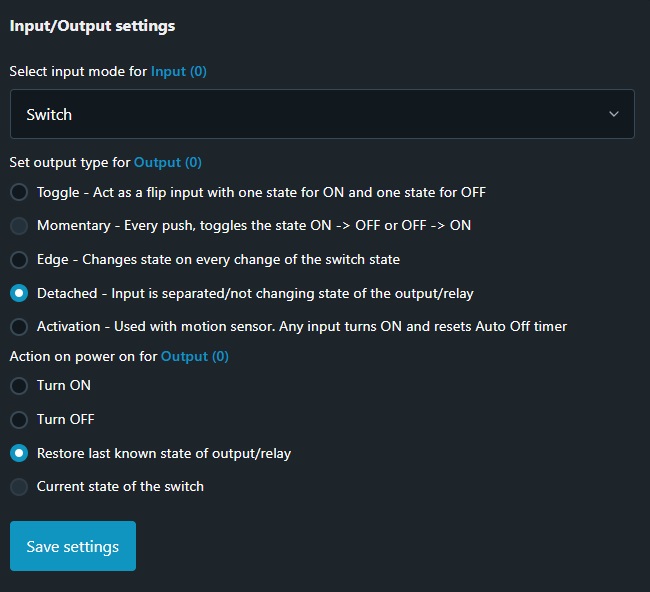

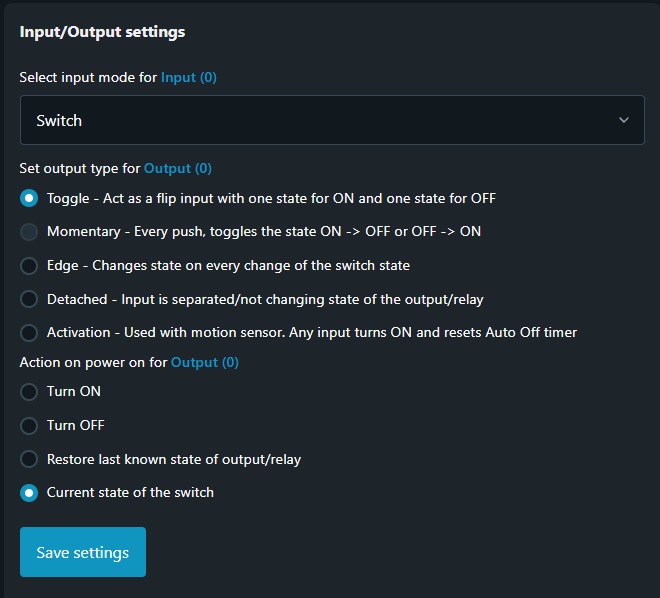

Rufe die Output-Konfiguration auf, klicke auf Input/Output settings und wähle die Option Detached.

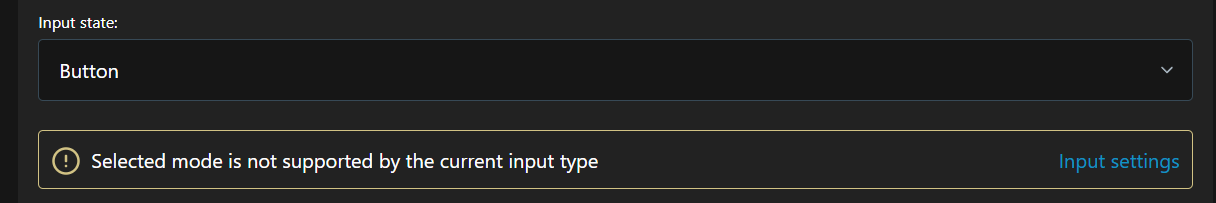

Wenn sich die Auswahl für den Input mode in den Input/Output settings von der Auswahl für den Input state im KNX / Inputs-Einstellungs-Tab unterscheidet, wird die folgende Meldung angezeigt:

Wird die Nachricht „Selected mode is not supported by the current input type” angezeigt, so wird die ausgewählte KNX-Funktion nicht aktiv sein.

Input mode - Schalter

Dieser Modus sollte verwendet werden, wenn am Shelly Input ein zweipoliger stabiler Switch angeschlossen ist. Aus KNX-Perspektive bietet dieser Modus begrenzte Optionen. Es wird empfohlen, ihn als zweipoligen Schalteingang oder Ähnliches zu verwenden.

Inputs, die im Switch-Modus eingestellt sind, können als Tür-/Fensterereignis-Monitor verwendet werden.

Schritt 1 - Eingansstatus

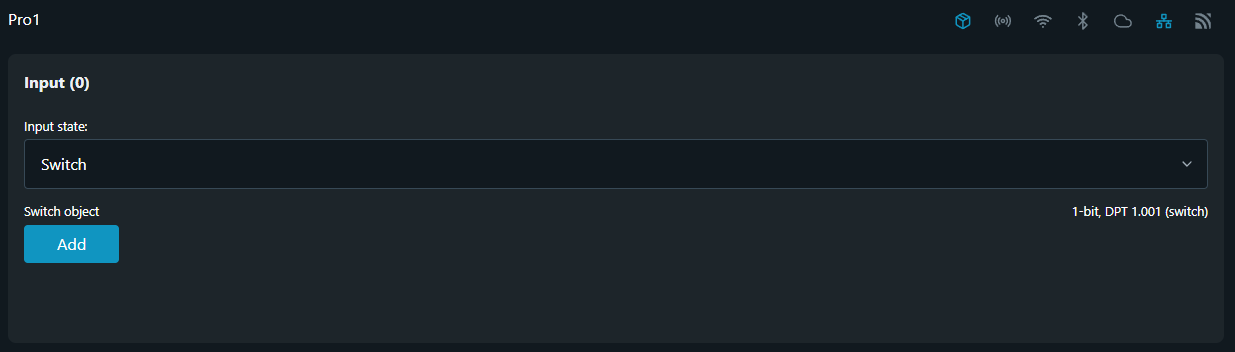

Rufe die KNX-Konfiguration auf und wähle Inputs. Wähle im Drop-down-Menü Input state die Option Switch.

Schritt 2 - Switch object

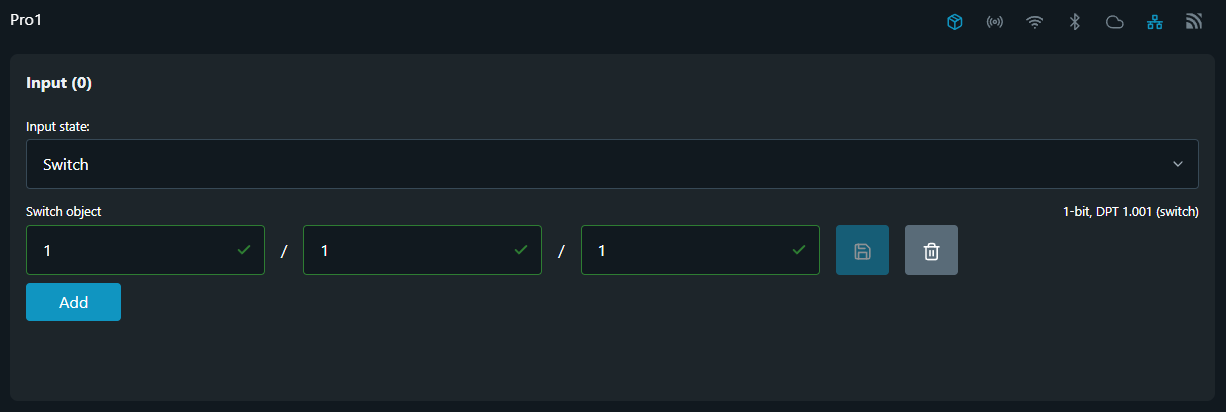

Füge demSwitch objectdie Group address hinzu und klicke dann auf „Save”.

Das Switch object stellt den aktuellen Zustand des Eingangs dar - entweder mit Spannung versorgt oder ohne Spannung. Daher werden die Daten, die es übermittelt, entweder „1“ (mit Spannung) oder „0“ (ohne Spannung) sein, abhängig vom Zustand des verkabelten Schalters.

Codierung: 1-Bit; DPT 1.001 (Schalten)

Input mode – Taster

Dieser Modus sollte dann verwendet werden, wenn an den Shelly-Inputs ein Taster verbunden ist.

Wenn ein Eingang als Button konfiguriert ist, steht das volle KNX-Potenzial des Shelly Eingangs zur Verfügung.

Schritt 1 - Eingangsstatus

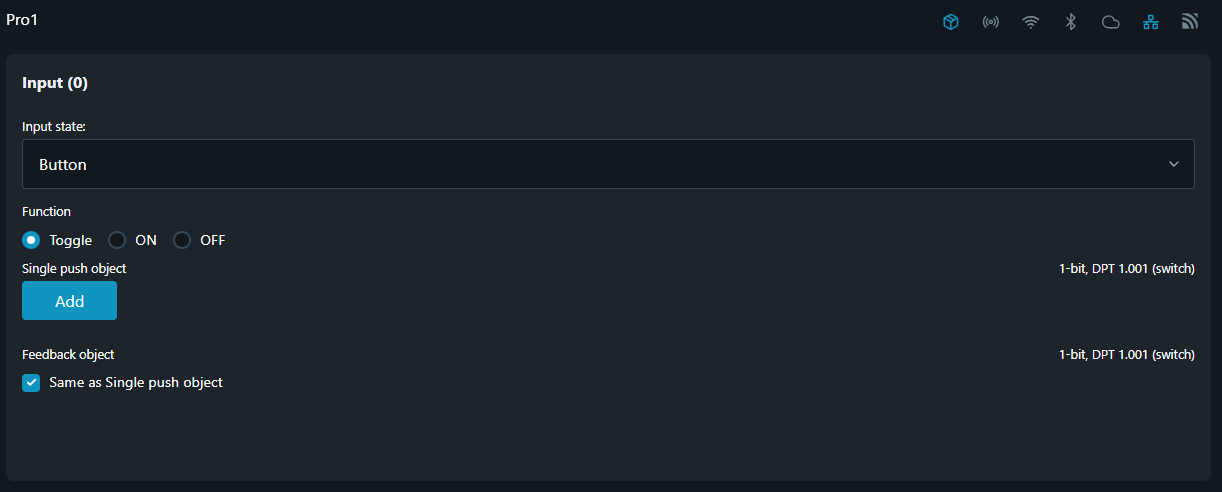

Rufe die KNX-Konfiguration auf und wähle Inputs. Wähle aus dem Drop-down-Menü Input state die Option Button.

Der Input state definiert den Betriebsmodus, in dem dieser Eingang verwendet werden soll.

Schritt 2 - Funktion

TOGGLE

Toggle ist eine Funktion die zuerst den aktuellen Zustand der gesteuerten Aktuatorgruppe über die dem Feedback object zugewiesene Group address ausliest und dann mit jeder Tastenaktion einen invertierten Wert sendet, d.h. eine „0“ wird zu einer „1“, und wenn dieselbe Taste erneut gedrückt wird, wird eine „1“ zu einer „0“. Das Gerät wird also abwechselnd ein- und ausgeschaltet.

EIN / AUS

In diesem Modus fragt der Eingang nicht den aktuellen Zustand der Aktuatorgruppe ab. Der Eingang sendet bei jeder Aktivierung die ausgewählte Funktion, d.h. EIN oder AUS.

Die Schaltfläche Function wird verwendet, um den Steuerungstyp des Tasters und die Informationen, die über das Single push object gesendet werden, zu definieren.

Schritt 3 - Single push object

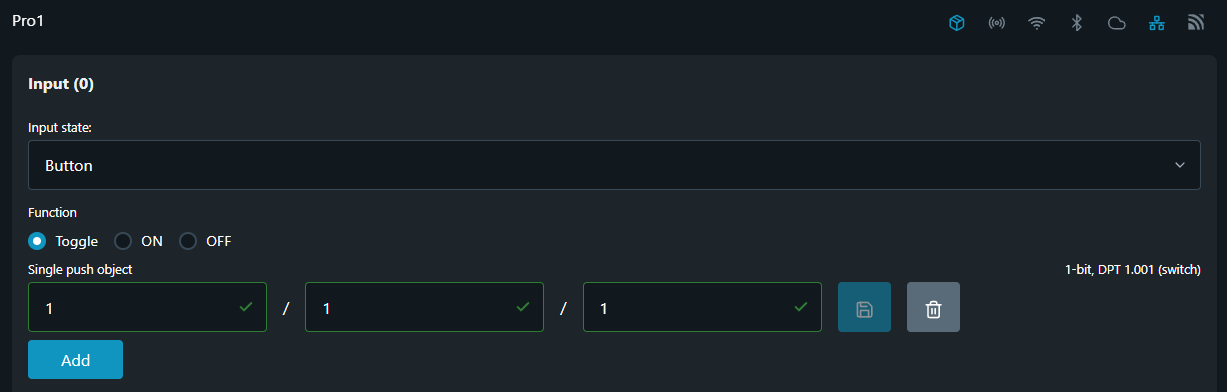

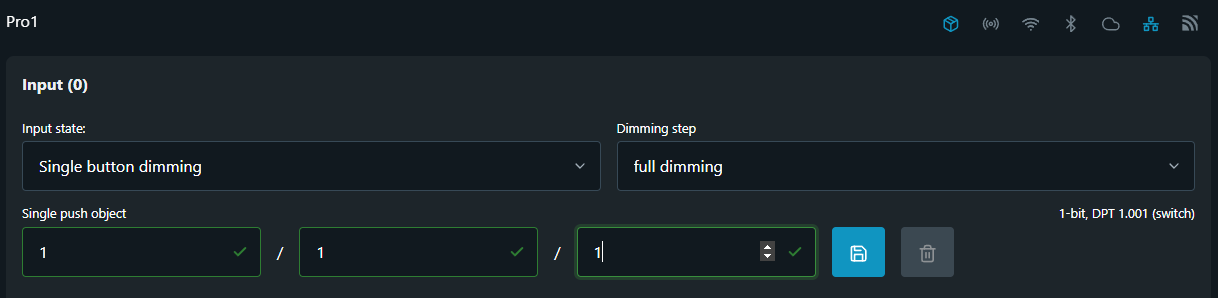

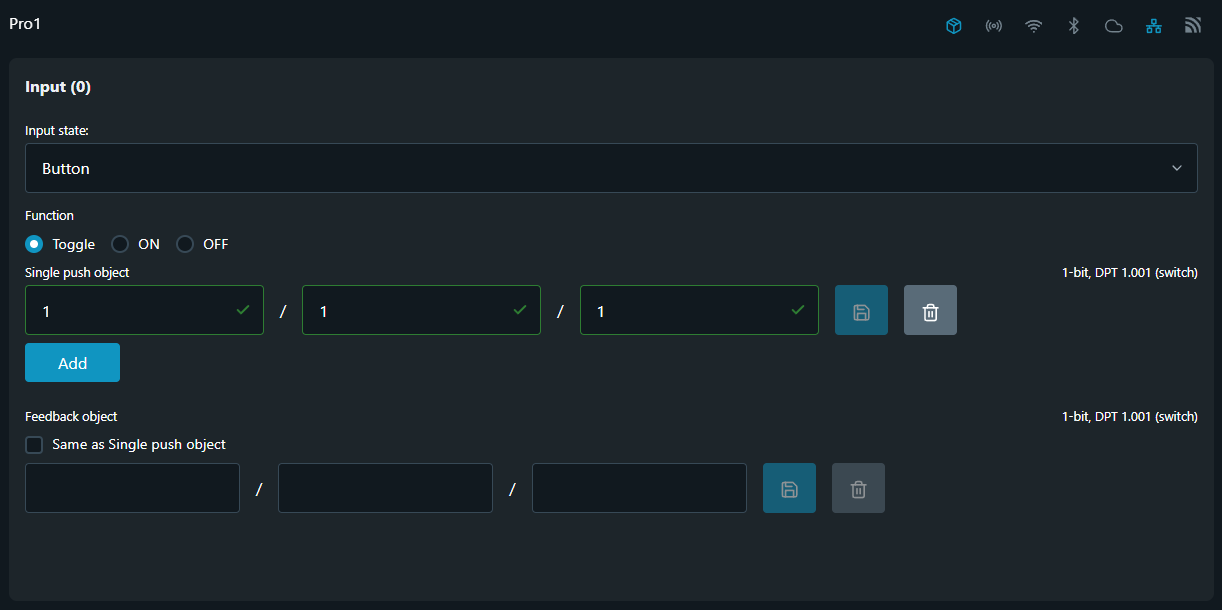

Füge die Group address dem Single push object hinzu, wie im Bild gezeigt, und klicke dann auf die Schaltfläche Save.

Codierung: 1-Bit; DPT 1.001 (Schalten)

Schritt 4 - Feedback object

Beim Einrichten des Feedback object ist standardmäßig das Kontrollkästchen Same as ... object aktiviert. Das bedeutet, dass das Gerät den Status der gesteuerten Aktuatorgruppe über die Group address provided im Feld Single push object „liest“. Sollte diese Gruppe keine Objekte, die den Feedback-Status bereitstellen, enthalten, wird die TOGGLE-Funktion nicht funktionieren! Um dieses Szenario zu vermeiden, solltest Du das Kontrollkästchen Same as ... object deaktivieren und die Group address eingeben, die diese Information enthält.

Füge die Group address dem Feedback object hinzu und klicke dann auf die Schaltfläche Save.

Codierung: 1-Bit; DPT 1.001 (Schalten)

DasFeedback object-Feld ist nur sichtbar, wenn die TOGGLE-Function ausgewählt ist.

Falls die Option Same as single push object ausgewählt ist und mehr als eine Group address dem Feld Single push object zugewiesen wurde, wird der Status des durch die erste Group address definierten Objekts berücksichtigt.

Input mode - single button dimming

Wenn du als Input state Single button dimming auswählst, kannst du diesen Eingang als KNX-Taster für die relative Dimmfunktion mit einer Taste verwenden.

Wenn der Eingang (Taster) auf die Funktion Single button dimming eingestellt ist, kannst Du ihn verwenden, um das Licht ein- oder auszuschalten (durch kurzes Drücken) oder es zu dimmen (durch langes Drücken). Beim Schalten wird ein EIN/AUS-Telegramm über das Single push object gesendet. Beim Dimmen erfolgt das Hoch- oder Herunterdimmen über das 4-Bit-Long push object. Die Parameter für die Dimmstufen können im bereitgestellten Feld mit demselben Namen eingestellt werden.

Die aktuelle Schalt- oder Dimmrichtung hängt immer von der vorherigen Aktion ab, d. h. wenn das Licht ausgeschaltet ist, wird es durch kurzes Drücken eingeschaltet und umgekehrt. Wenn das Licht hochgedimmt wurde, führt das lange Drücken der Taste zum Herunterdimmen. Beim Loslassen nach einer längeren Aktivierung wird ein Stopp-Telegramm über das 4-Bit-Dimmobjekt gesendet, wodurch der Dimmvorgang im Dimmlichtaktor beendet wird.

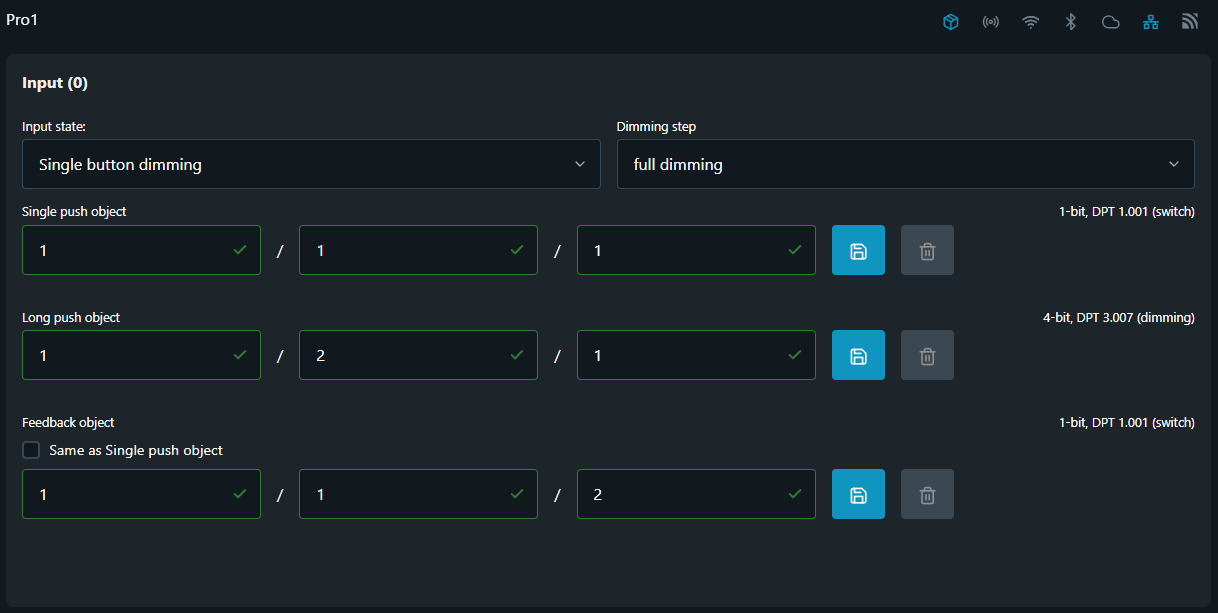

Das folgende Beispiel zeigt, wie Du einen Input als Single button dimming aus dem KNX-Menü konfigurierst.

Schritt 1 - Input state

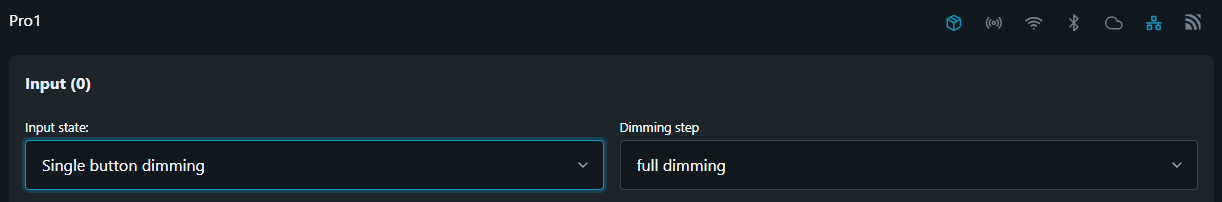

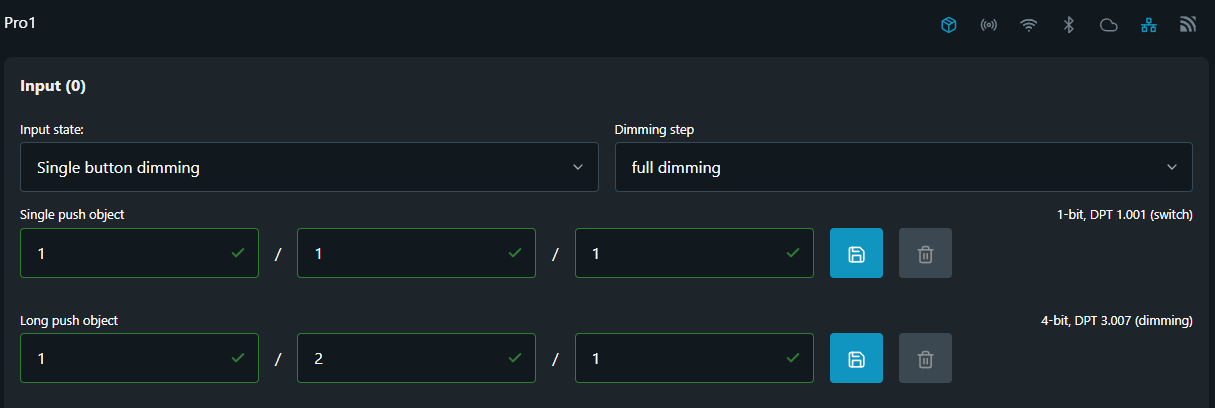

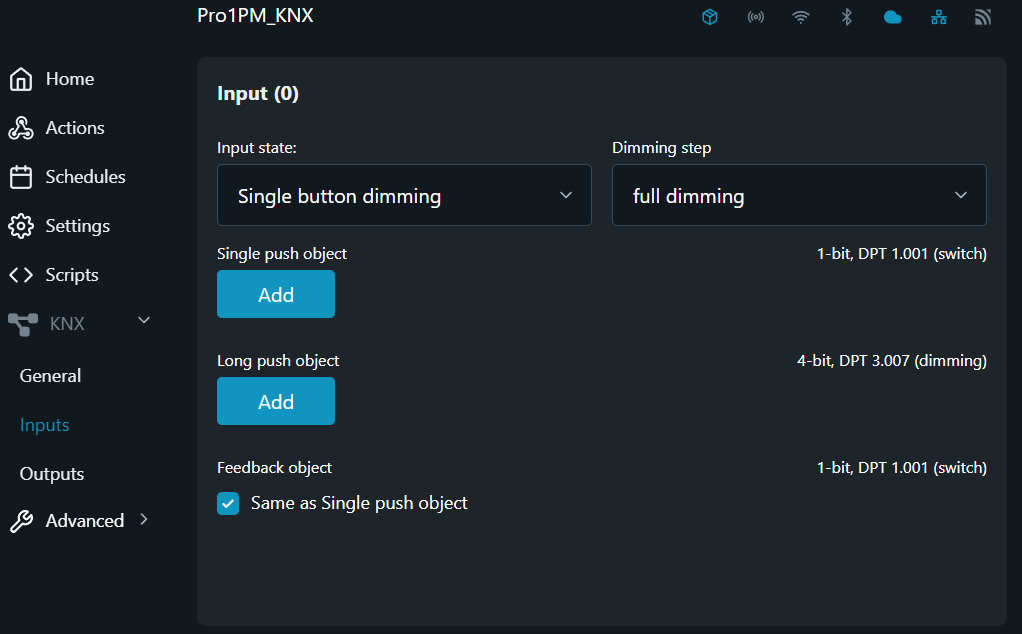

Rufe die KNX-Konfiguration auf und wähle Inputs aus. Wähle aus dem Drop-down-Menü Input state die Option Single button dimming

Schritt 2 - Dimming step

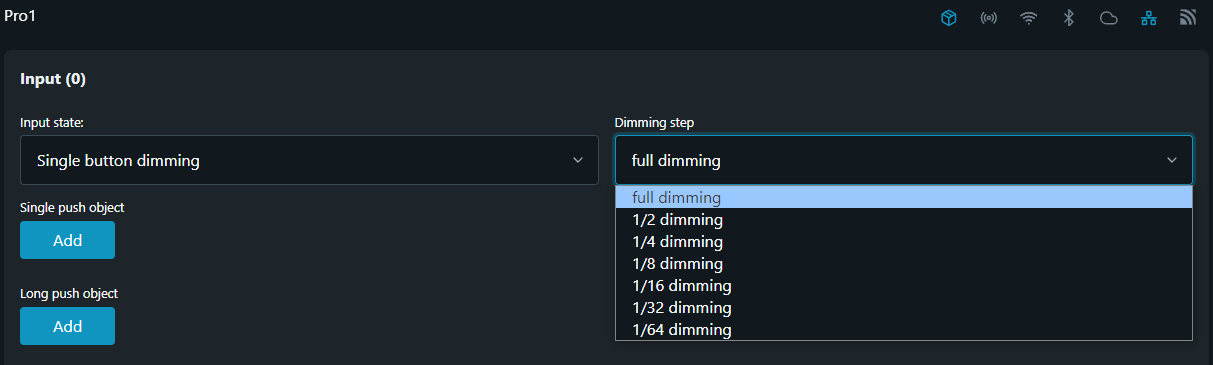

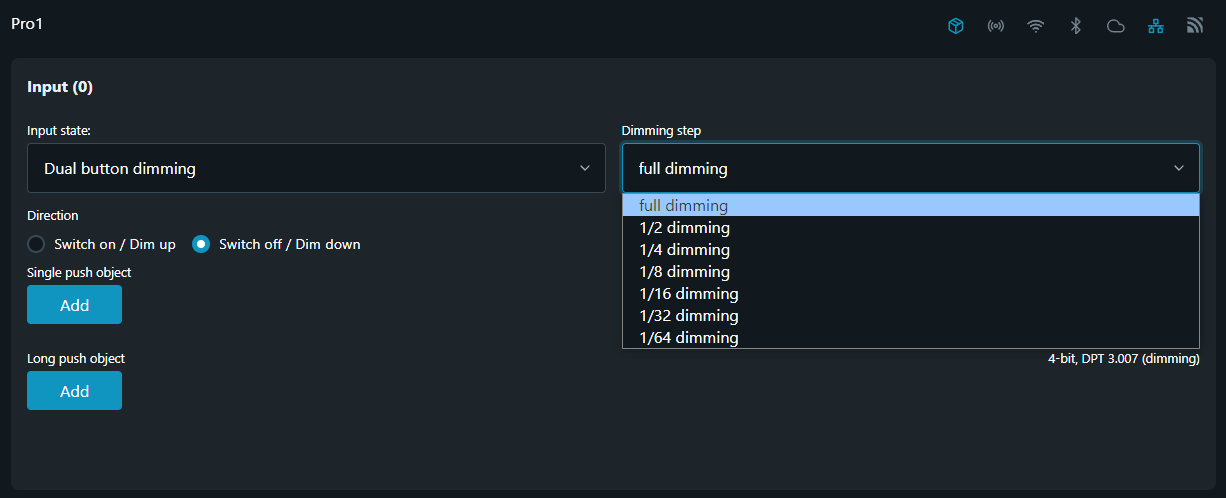

Das Feld Dimming step wird verwendet, um das Dimmintervall in Schritten festzulegen, die erforderlich sind, um den vollständigen Dimmumfang zu erreichen. Der gewünschte Bereich wird über ein Drop-down-Menü ausgewählt, das sieben verschiedene Stufen zur Auswahl enthält. Mögliche Dimming steps sind:

full dimming - Wenn diese Stufe ausgewählt wird, bedeutet dies, dass ein einzelner Befehl ausreicht, um den gesamten Dimmumfang zu durchlaufen. Dieses Dimmverfahren kann für die meisten Anwendungen verwendet werden.

1/2 to 1/64 dimming - Diese Stufen ermöglichen eine teilweise Dimmung, bei der die Helligkeit in den ausgewählten Stufen heller oder dunkler wird. Zum Beispiel müsstest Du bei einer Dimmstufe von 1/4 den Knopf für eine längere Zeit (langer Druck) viermal nacheinander drücken, um von der minimalen zur maximalen Helligkeit zu dimmen.
