Ръководство за употреба и безопасност (Shelly Pro RGBWW PM)
Shelly Pro RGBWW PM
Монтируем на DIN-шина, петканален интелигентен контролер за осветление.
Наричан в този документ Устройството.
Информация за безопасност
За безопасна и правилна употреба прочетете това ръководство, както и всички други документи, придружаващи този продукт. Съхранявайте ги за бъдещи справки. Неспазването на монтажните процедури може да доведе до неправилно функциониране, опасност за здравето и живота, нарушение на закона и/или отказ от правни и търговски гаранции (ако има такива). Шелли Юръп ЕООД не носи отговорност за каквито и да било загуби или щети в случай на неправилен монтаж или неправилна работа на това Устройство поради неспазване на инструкциите за употреба и безопасност в това ръководство.
Този знак указва информация за безопасност.
Този знак указва важна забележка.
ВНИМАНИЕ!
Инсталирането на Устройството трябва да се извърши внимателно от квалифициран електротехник.
Преди да направите каквито и да било промени по връзките, уверете се, че на клемите на Устройството няма напрежение.
Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да доведе до повреда и/или нараняване.
Преди да инсталирате Устройството, проверете дали няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, пристъпете към монтажа.
Не използвайте Устройството, ако то показва каквито и да било признаци на повреда или дефект.
Устройството може да се свързва и управлява само към електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.
Устройството е предназначено само за употреба на закрито.
Пазете Устройството от замърсяване и влага.
Описание на продукта
Shelly Pro RGBWW PM е петканален интелигентен светлинен контролер, който може да се монтира на DIN-шина. То има 5 входа (бутон, превключвател или аналогов) и 5 изхода. Устройството обикновено се използва с LED ленти. То поддържа 4 профила - RGB и CCT (по подразбиране), CCT x 2, RGB и светлини x 2 и Светлини x 5. В профил Светлини x 5 могат да се управляват поотделно 5 различни LED ленти. Функцията за измерване на мощността позволява проследяване в реално време на напрежението, тока и консумацията на енергия.
Устройството може да работи самостоятелно в локална Wi-Fi мрежа или може да се управлява и чрез облачни услуги за домашна автоматизация. То може да бъде достъпно, управлявано и наблюдавано дистанционно от всяко място, където потребителят има интернет връзка, стига да е свързано с интернет. Shelly Pro RGBWW PM има вграден уеб интерфейс, който може да се използва за наблюдение и управление на Устройството, както и за коригиране на настройките му.
Устройството има вграден уеб интерфейс, чрез който може да се наблюдава, контролира, както и да се регулират настройките му. Уеб интерфейсът е достъпен на адрес http://192.168.33.1, когато е свързан директно към точката за достъп на Устройството, или на неговия IP адрес, когато е достъпен от същата мрежа.
Устройството може да получи достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в същата мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и управление в облака. За повече информация посетете https://shelly-api-docs.shelly.cloud.
Устройството се доставя с фабрично инсталиран фърмуер. За да го поддържа актуално и сигурно, Шелли Юръп ЕООД предоставя безплатно най-новите актуализации на фърмуера. Достъпът до актуализациите се осъществява чрез вградения уеб интерфейс или чрез мобилното приложение Shelly Smart Control. Инсталирането на актуализациите на фърмуера е отговорност на потребителя. Шелли Юръп ЕООД не носи отговорност за несъответствие на Устройството, причинено от това, че потребителят не е инсталирал своевременно наличните актуализации.
Схема на свързване

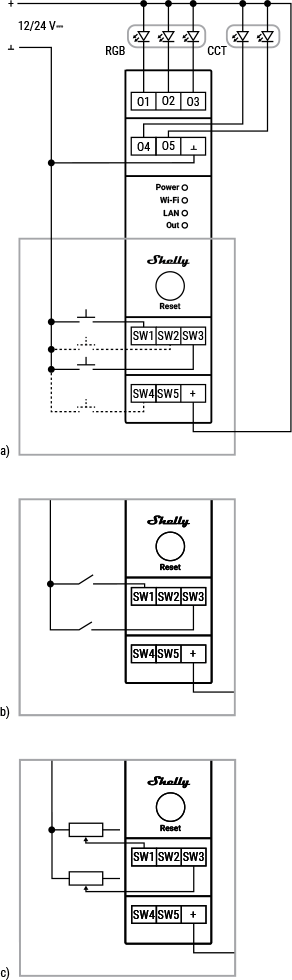

Фиг. 1 Свързване за профили RGB и CCT

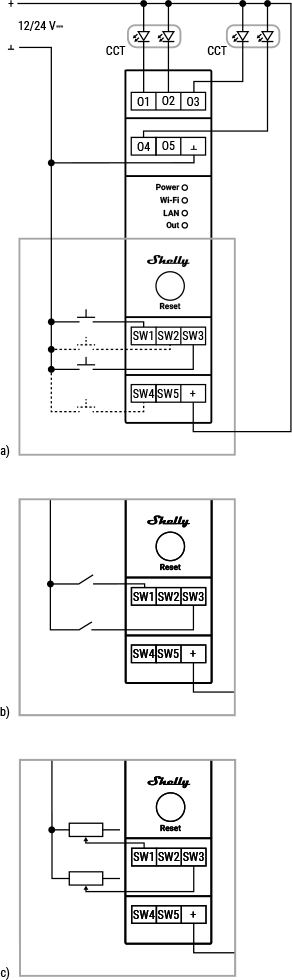

Фиг. 2 Свързване за профили профил CCT x 2

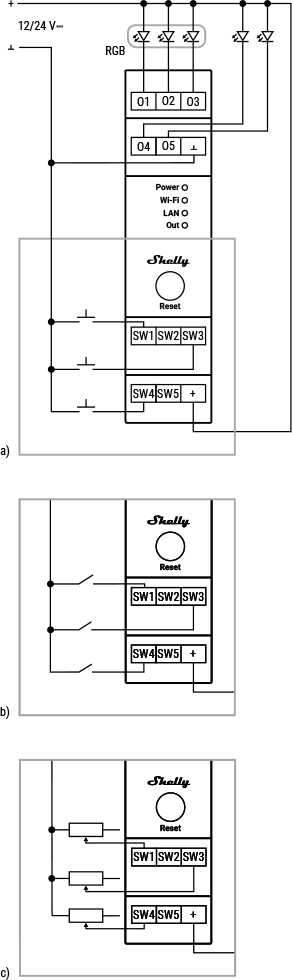

Фиг. 3 Свързване за профил RGB и светлини x 2

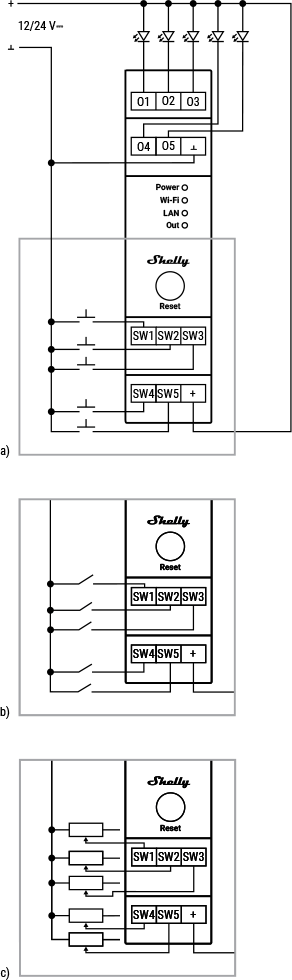

Фиг. 4 Свързване за профил "Светлини x 5
Легенда
Клеми на Устройството
+: 12/24 V⎓ положителна клема
⊥: 12/24 V⎓ отрицателна клема
SW1: Входна клема
Управлява O1 в профил Lights x 5
Управлява O1, O2 и O3 в профили RGB и CCT и RGB и светлини x 2
Управлява O1 и O2 в профил CCT x 2
SW2: Входна клема
Управлява O2 в профил "Светлини" x 5
Управлява O1, O2 и O3 в профил RGB и CCT (в конфигурация с два бутона за димиране)
Управлява O1 и O2 в профил CCT x 2 (в конфигурация с два бутона за димиране)
Неактивна в профил RGB и светлини x 2
SW3: Входна клема
Управлява O3 в профил "Светлини x 5".
Управлява O4 и O5 в профил RGB и CCT
Управлява O4 в профил RGB и светлини x 2
Управлява O3 и O4 в профил CCT x 2
SW4: Входна клема
Управлява O4 в профил "Светлини" x 5
Управлява O4 и O5 в профил RGB и CCT (в конфигурация с два бутона за димиране)
Управлява O5 в профил RGB и светлини x 2
Управлява O3 и O4 в профил CCT x 2 (в конфигурация с два бутона за димиране)
SW5: Входна клема
Управлява O5 в профил "Светлини x 5".
Неактивна в профилите RGB и CCT, RGB и светлини x 2 и CCT x 2
O1: Изходна клема
Светлина 1 в профил Светлини x 5
Червена светлина в профили RGB и светлини x 2 и RGB и CCT
CCT1 Топло бяло в профил CCT x 2
O2: Изходен терминал
Светлина 2 в профил Светлини x 5
Зелена светлина в профили RGB и lights x 2 и RGB и CCT
CCT1 Студено бяло в CCT x 2 профила
O3: Изходен терминал
Светлина 3 в профил Светлини x 5
Синя светлина в RGB и светлини x 2 и профили RGB и CCT
CCT2 Топло бяло в профил CCT x 2
O4: Изходна клема
Светлина 4 в профил Светлини x 5
CCT Топло бяло в профил RGB и CCT
Светлина 1 в профил RGB и светлини x 2
CCT2 Студено бяло в профил CCT x 2
O5: Изходен терминал
Светлина 5 в профил Светлини x 5
CCT Студено бяло в RGB и CCT профил
Светлина 2 в профил RGB и светлини x 2
Не се използва в профил CCT x 2
Проводници
+: Положителен проводник (12-24 V )⎓
⊥: Заземителен проводник
Инструкции за монтаж
ЗАБЕЛЕЖКА
За свързване на Устройството препоръчваме да използвате плътни едножилни проводници или многожилни проводници с накрайници. Проводниците трябва да имат изолация с повишена устойчивост на топлина, не по-малка от PVC T105°C (221°F).
Когато свързвате проводници към клемите на Устройството, вземете предвид посоченото сечение на проводника и дължината на оголения проводник. Не свързвайте няколко проводника в една клема.
От съображения за сигурност, след като успешно свържете Устройството към местната Wi-Fi мрежа, препоръчваме да деактивирате или защитите с парола AP (точката за достъп) на Устройството.
За да извършите нулиране на фабричните настройки на Устройството, натиснете и задръжте бутона Reset (Нулиране)/control (Управление) за 10 секунди.
За да активирате точката за достъп и Bluetooth връзката на Устройството, натиснете и задръжте бутона Reset/control за 5 секунди.
Не използвайте бутони или превключватели с вградени светодиодни или неонови светещи лампи.
Свържете положителния проводника към клемата + , а отрицателния към клемата ⊥ на Устройството.
Светлинни индикатори х 5 профила
В профил Светлини x 5 Устройството може да управлява до 5 различни светодиодни лампи поотделно.
Свържете положителния проводник на всяка LED лента към положителната клема на захранването и свържете останалите проводници всеки към съответните изходи на Устройството O1, O2, O3, O4 и O5, както е показано на фиг. 4 а).
Свържете бутон (възможно е само димиране с един бутон), както е показано на фиг. 4 а), превключвател, както е показано на фиг. б), или потенциометър, както е показано на фиг. в), към всеки вход SW1, SW2, SW3, SW4 и SW5, който управлява съответните изходи O1, O2, O3, O4 и O5.
RGB и CCT профил
В профил RGB и CCT Устройството може да управлява RGB + CCT LED лента (или една RGB и една CCT LED лента).
Свържете положителния проводник на RGB CCT LED лентата (или положителните проводници на RGB и CCT LED лентата) към положителната клема на захранването и свържете всеки един от проводниците (червен, зелен, син, топло бял и студено бял) към съответните изходи на Устройството O1, O2, O3, O4 и O5, както е показано на фиг. 1 а).
Можете да използвате единичен или двоен бутон за димиране, за да управлявате яркостта на RGB и/или CCT поотделно, както е показано на фиг. 1 а).За димиране с един бутон свържете бутон към SW1 за RGB лентата и бутон към SW3 за CCT.
За димиране с два бутона свържете 2 бутона към SW1 и SW2 за RGB светлината и 2 бутона към SW3 и SW4 за CCT.
Натискането на бутоните, свързани към SW1 и SW3, увеличава яркостта, а на тези, свързани към SW2 и SW4, я намалява.Ако искате само да включите/изключите RGB или CCT, свържете превключвател съответно към SW1 и SW3, както е показано на фиг. 1, буква б).
Ако искате да използвате потенциометри за плавно регулиране на яркостта на RGB и/или CCT, свържете съответно SW1 и SW3, както е показано на фиг. 1 в).
RGB и CCT могат да се регулират поотделно чрез потенциометъра.
RGB и светлини x 2 профила
В профил RGB и светлини x 2 Устройството може да управлява една RGB LED лента и две отделни светлини (две отделни LED ленти). Този профил може да се използва и за RGBW LED ленти или RGBW + още една отделна LED лента. В този случай бялата може да бъде свързана към O4 или O5, а другата LED лента - съответно към O5 или O4.
Свържете положителните проводници на RGB и на двете отделни LED ленти към положителната клема на захранването и свържете другите проводници (червен, зелен, син и светлини) към съответните изходи на Устройството O1, O2 и O3 за RGB лентата, O4 и O5 за светлина 1 и 2, както е показано на фиг. 3 а).
За димиране с един бутон свържете бутон към SW1 за RGB лентата, SW3 за светлина 1 и SW4 за светлина 2.
Ако искате да включите/изключите RGB лентата или светлина 1 и/или светлина 2, свържете превключвател към SW1 за RGB лентата, към SW3 за светлина 1 и към SW4 за светлина 2, както е показано на фиг. 3. б).
Ако искате да използвате потенциометър* за плавно регулиране на яркостта на RGB лентата и/или светлина 1 и 2, свържете такъв към SW1 за RGB лентата, към SW3 за светлина 1 и към SW4 за светлина 2, както е показано на фиг. 3. в).
Профил CCT x 2:
В профил CCT x 2 Устройството може да управлява две отделни CCT светлини.
Свържете положителния проводник на двете отделни CCT LED светлини към положителната клема на захранването и свържете съответните топлобели и студенобели проводници към съответните изходи на Устройството O1 и O2 за CCT 1 и O3 и O4 за CCT 2, както е показано на фиг. 2 а).
Можете да използвате единичен или двоен бутон за димиране, за да управлявате яркостта на двата CCT поотделно, както е показано на фиг. 2 а).За димиране с един бутон свържете бутон към SW1 и SW3 съответно за CCT 1 и CCT 2, както е показано на фиг. 2 б).
За димиране с два бутона свържете два бутона към SW1 и SW2 за CCT 1 и два бутона към SW3 и SW4 за CCT 2.
Натискането на бутоните, свързани към SW1 и SW3, увеличава яркостта, а на тези, свързани към SW2 и SW4, я намалява.Ако искате да включите/изключите CCT 1 или CCT 2, свържете превключвател съответно към SW1 и SW3, както е показано на фиг. 2, буква б).
Ако искате да използвате потенциометър* за плавно регулиране на яркостта на CCT 1 и/или CCT 2, свържете съответно SW1 и SW3, както е показано на фиг. 2 в).
Двете светлини CCT могат да се регулират поотделно с потенциометъра.
*Стойност на съпротивлението на потенциометъра: 10 kΩ аналогов вход
Спецификации
Физически
Размер (ВхШхГ): 94x19x69 mm
Тегло: 61 g
Максимален въртящ момент на винтовите клеми: 0,4 Nm
Сечение на проводника (плътни, многожични и накрайници за обувки):
0,5 до 2,5 mm² (зелен конектор)
0,5 до 1,5 mm² (сини конектори)
Дължина на оголения проводник:
6 до 7 mm (зелен конектор)
5 до 6 mm (сини конектори)
Монтаж: DIN шина
Материал на корпуса: Пластмаса
Цвят на корпуса: Жълт
Околна среда
Работна температура на околната среда: -20°C до 40°C
Влажност на въздуха: 30% до 70% RH
Максимална надморска височина: 2000 м / 6562 фута
Електрически
Захранване: 12/24 V⎓
Консумация на енергия: < 1,5 W
Номинални стойности на изходните вериги
Максимално управляващо напрежение: 24 V⎓
Максимален ток на превключване: 16 A
Максимален ток на управление: общо 16 A, 6 A на канал
Диапазон на CCT: 2700К - 6500К (<- по подразбиране, конфигурируем за всеки диапазон между 1000К и 10000К)
Сензори, измервателни уреди
Волтметър (DC): 12 V - 24 V
Точност на волтметъра: +/-10% (12 V-24 V )⎓
Амперметър (постоянен ток): 0 mA - 6 A
Точност на амперметъра: +/-10%
Уреди за измерване на мощност и енергия: Измерване на мощност
Съхраняване на данни от измервания: Не
Вътрешен температурен сензор: Да
Радио
Wi-Fi
Протокол: 802.11 b/g/n
Радиочестотна лента: 2401 - 2495 МHz
Макс. радиочестотна мощност: < 20 dBm
Обхват: До 30 м на закрито и до 50 м на открито (Зависи от местните условия)
Bluetooth
Протокол: 4.2
Радиочестотна лента: 2400 - 2483,5 MHz
Макс. радиочестотна мощност: < 4 dBm
Обхват: До 10 м на закрито и до 30 м на открито (Зависи от местните условия)
Микроконтролер
ПРОЦЕСОР: ESP32-D0WDQ6
Тактова честота: 40 Mhz
Flash: 8 MB
Възможности за фърмуер
Графици: 20
Webhooks (действия на URL): 20 с по 5 URL адреса на кука
Скриптиране: Да
MQTT: Да
Криптиране: Да
Разширени графици: Да
KVS (Key-Value Store): Да
Включване на Shelly Cloud
Устройството може да бъде наблюдавано, управлявано и настройвано чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез нашето мобилно приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на адрес https://control.shelly.cloud/.
Ако решите да използвате Устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции за свързване на Устройството към Cloud и управлението му от приложението Shelly в ръководството за приложение: https://shelly.link/app-guide.
Мобилното приложение Shelly и услугата Shelly Cloud не са условия за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи за домашна автоматизация.
Отстраняване на неизправности
В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете страницата на базата знания: https://shelly.link/pro_rgbww_pm.
Декларация за съответствие
С настоящото Шелли Юръп ЕООД декларира, че радиосъоръжението тип Shelly Pro RGBWW PM е в съответствие с Директива 2014/53/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на ЕС декларацията за съответствие е достъпен на следния интернет адрес: https://shelly.link/pro_rgbww_pm_DoC.
Изхвърляне и рециклиране
Не изхвърляйте продукта в битовите отпадъци. Рециклирайте продукта, за да предотвратите увреждане на околната среда и здравето и да насърчите опазването на ресурсите. Изхвърлете продукта в подходящ пункт за събиране на отпадъци на ваша отговорност.
Дилърите, от които е закупено Устройството, са длъжни да приемат безплатно Отпадъчно електрическо и електронно оборудване (ОЕЕО) за правилно изхвърляне.
Някои електронни продукти могат да съхраняват лични данни. Потребителят е отговорен за изтриването на тези данни преди изхвърляне на Устройството. За изтриване, нулирайте Устройството до фабричните му настройки.
Производител: Шелли Юръп ЕООД
Адрес: бул. „Черни връх“ 51, сграда 3, ет. 2-3, 1407 София, България
Тел.: +359 2 988 7435
Имейл: support@shelly.cloud
Официален уебсайт: https://www.shelly.com
