Ръководство за употреба и безопасност (Shelly 1 Gen3)

Умен превключвател с безпотенциални контакти
Наричан в този документ "Устройството"

Read instructions.png За безопасна и правилна употреба следвайте тези инструкции. Запазете ги за бъдеща справка.

Този знак обозначава информация, свързана с безопасност.

Този знак обозначава важна бележка.

Информация за безопасност

За да избегнете възможна вреда, прочетете и следвайте тези инструкции.

ПРЕДУПРЕЖДЕНИЕ!

  • Риск от токов удар. Монтажът на Устройството към електрическата мрежа трябва да се извърши внимателно от квалифициран електротехник.

  • Преди да инсталирате Устройството, изключете прекъсвачите. Използвайте подходящо тестово Устройство, за да се уверите, че няма напрежение върху проводниците, които искате да свържете. Когато сте сигурни, че няма напрежение, продължете с инсталирането.

  • Преди да правите каквито и да е промени по връзките, уверете се, че на терминалите на Устройството няма напрежение.

ВНИМАНИЕ!

  • Свързвайте Устройството само към електрическа мрежа и уреди, които отговарят на всички приложими разпоредби. Късо съединение в електрическата мрежа или който и да е уред, свързан към Устройството, може да причини пожар, материални щети и токов удар.

  • Устройството може да се свързва и да управлява само електрически вериги и уреди, които отговарят на приложимите стандарти и норми за безопасност.

  • Не свързвайте Устройството към уреди, които превишават посоченото максимално електрическо натоварване.

  • Свързвайте Устройството само по начина, показан в тези инструкции. Всеки друг метод може да причини повреда и/или нараняване.

  • Устройството и свързаните към него уреди трябва да бъдат обезопасени с предпазител на кабела в съответствие с EN60898-1 (характеристика на изключване B или C, макс. 16 A номинален ток, мин. 6 kA прекъсваща способност, клас на ограничаване на енергията 3).

  • Не използвайте Устройството, ако то показва признаци на повреда или дефект.

  • Не се опитвайте да поправяте Устройството сами.

  • Устройството е предназначено само за употреба на закрито.

  • Пазете Устройството от замърсявания и влага.

  • Не позволявайте на деца да си играят с бутоните/превключвателите, свързани към Устройството. Дръжте устройствата (мобилни телефони, таблети, компютри) за дистанционно управление на Shelly далеч от деца.

Описание на устройството

Shelly 1 Gen3 е умен ключ с безпотенциални контакти. Работи както с променлив, така и с постоянен ток. Благодарение на компактния си размер може да бъде монтиран в стандартни електрически кутии, зад контакти, ключове за осветление или други места с ограничено пространство.

Уеб интерфейс

Устройството има вграден уеб интерфейс за наблюдение, управление и настройка. Уеб интерфейсът е достъпен на адрес http://192.168.33.1 при директна връзка към точката за достъп на устройството или на неговия IP адрес при достъп от същата мрежа. За повече информация посетете https://shelly-link/webui-guide.

Фърмуер

Устройството се предлага с фабрично инсталиран фърмуер. Винаги използвайте най-новата версия на фърмуера. Редовно проверявайте за актуализации чрез уеб интерфейса или приложението Shelly Smart Control

API

Устройството може да има достъп и да взаимодейства с други интелигентни устройства или системи за автоматизация, ако те са в една и съща мрежова инфраструктура. Шелли Юръп ЕООД предоставя API за устройствата, тяхната интеграция и облачен контрол. За повече информация посетете https://shelly-api-docs.shelly.cloud .

Инструкции за монтаж

ЗАБЕЛЕЖКА

  • Препоръчваме използването на масивни едножилни проводници или усукани проводници с накрайници. Изолацията на проводниците трябва да бъде устойчива на висока температура – не по-малко от PVC T105°C (221°F).

  • Не използвайте бутони или ключове с вградени LED или неонови лампи.

  • При свързване на проводници към клемите на устройството, спазвайте изискванията за напречно сечение и дължина на оголената част. Не свързвайте няколко проводника към една и съща клема.

  • От съображения за сигурност, след като успешно свържете устройството към локалната Wi-Fi мрежа, препоръчваме да изключите или защитите с парола неговата Wi-Fi точка за достъп (AP).

  • За фабрично нулиране натиснете и задръжте бутона Reset/Control за 10 секунди.

  • За активиране на точката за достъп и Bluetooth задръжте бутона Reset/Control за 5 секунди.

Свързване на товара

Свържете електрическата верига на товара към клемите I (вход) и O (изход) на устройството.


1 Gen3 DC.png

1 Gen3 12V.png

110–240 V~ захранване

110–240 V~ захранване

12 V⎓ стабилизирано захранване

Легенда

Терминали на Устройството

O: Терминал изход за товарната верига

I: Терминал вход за товарната верига

SW: Терминал вход за ключ/бутон (управляващ O)

L: Терминал фаза (110-240 V~)

N: Терминал нула

+12V: Терминал + (12 V⎓)

+: Терминал + (24-48 V⎓)

Ʇ: Терминал маса (12 / 24-48 V⎓)

Проводници

L: Проводник фаза (110-240 V~)

N: Проводник нула

+: Проводник + (12 / 24-48 V⎓)

GND: Проводник маса (12 / 24-48 V⎓)

Свържете електрическата верига на товара към клемите I (вход) и O (изход) на устройството.

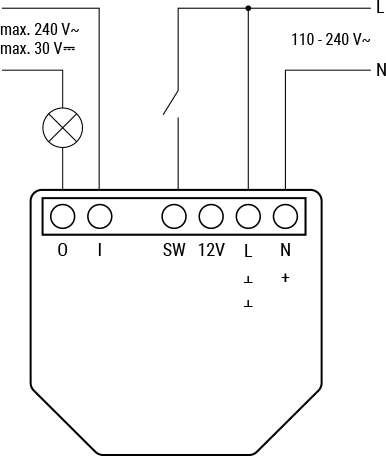

Ако използвате захранване 110–240 V~ (Фигура 1):

  1. Свържете фазовия проводник към клема L, а нулевия – към клема N.

  2. Свържете ключа към клема SW на устройството и към фазовия проводник.

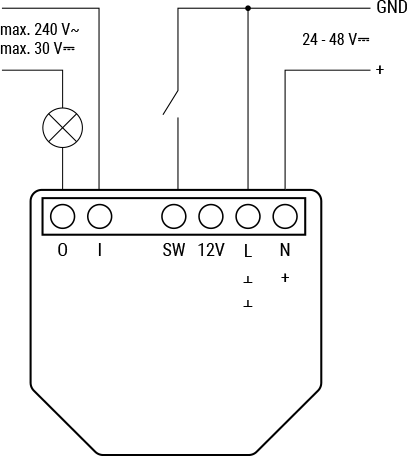

Ако използвате захранване 24–48 V⎓ (Фигура 2):

Напрежението на клемите I и O не трябва да надвишава 30 V⎓.

  1. Свържете положителния проводник DC+ към клема +, а проводника GND към клема (заземяване).

  2. Свържете ключа към клема SW и GND.

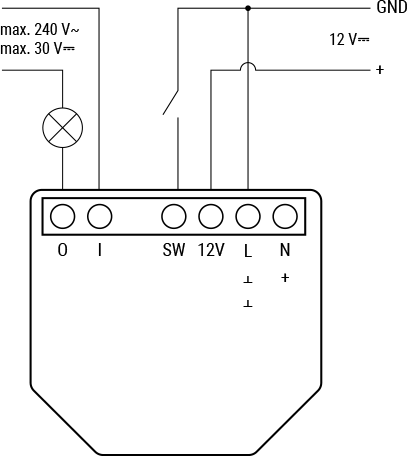

Ако използвате стабилизирано захранване 12 V⎓ (Фигура 3):

Изпълнете същите две стъпки както по-горе.
Но вместо да свържете 12V+ към клема +, свържете го към клема 12V.

Използване на устройството в Shelly Cloud

Устройството може да бъде наблюдавано, управлявано и настройвано чрез нашата услуга за домашна автоматизация Shelly Cloud. Можете да използвате услугата чрез нашето мобилно приложение за Android, iOS или Harmony OS или чрез всеки интернет браузър на адрес https://control.shelly.cloud/ . Ако решите да използвате устройството с приложението и услугата Shelly Cloud, можете да намерите инструкции за свързване на устройството с облака и управлението му от приложението Shelly в ръководството за приложението: https://shelly.link/app-guide . Мобилното приложение Shelly и услугата Shelly Cloud не са предпоставки за правилното функциониране на Устройството. Това Устройство може да се използва самостоятелно или с различни други платформи за домашна автоматизация.

Спецификации

Физически

  • Размери (В x Ш x Д): 37x42x16 mm / 1.46x1.65x0.63 in

  • Тегло: 26 g / 0.92 oz

  • Максимален въртящ момент на винтовите клеми: 0.4 Nm / 3.5 lbin

  • Сечение на проводника: 0.2 до 2.5 mm² / 24 до 14 AWG (масивни, усукани, с накрайници)

  • Дължина на оголената част на проводника: 6 до 7 mm / 0.24 до 0.28 in

  • Монтаж: В стандартна стенна кутия

  • Материал на корпуса: Пластмаса

  • Цвят на корпуса: Син

Околна среда

  • Работна температура: от -20°C до 40°C / -5°F до 105°F

  • Влажност: 30% до 70% относителна влажност

  • Максимална надморска височина: 2000 m / 6562 ft

Електрически

  • Захранване:

    • 110–240 V~

    • 24–48 V⎓

    • 12 V⎓

  • Консумация на енергия: < 1.2 W

Характеристики на изхода

  • Максимално превключващо напрежение:

    • 240 V~

    • 30 V⎓

  • Максимален превключващ ток:

    • 16 A (при 240 V~)

    • 10 A (при 30 V⎓)

Сензори и измервания

  • Вграден температурен сензор: Да

Безжична комуникация – Wi-Fi

  • Протокол: 802.11 b/g/n

  • Честотен обхват: 2401–2483 MHz

  • Максимална изходна RF мощност: < 20 dBm

  • Обхват:

    • До 50 m / 164 ft на открито

    • До 30 m / 98 ft на закрито (в зависимост от условията)

Bluetooth

  • Протокол: 4.2

  • Честотен обхват: 2400–2483.5 MHz

  • Максимална RF мощност: < 4 dBm

  • Обхват:

    • До 30 m / 98 ft на открито

    • До 10 m / 33 ft на закрито (в зависимост от условията)

Микроконтролер

  • CPU: ESP-Shelly-C38F

  • Флаш памет: 8 MB

Функционалности на фърмуера

  • Графици: до 20

  • Уебхукове (URL действия): до 20 с 5 URL адреса на действие

  • Удължител на обхват на Wi-Fi: Да

  • BLE Gateway: Да

  • Скриптове: Да

  • MQTT поддръжка: Да

  • Криптиране: Да

Отстраняване на неизправности

В случай че срещнете проблеми с инсталирането или работата на Устройството, проверете неговата база за знания страница: https://shelly.link/1_Gen3

Декларация за съответствие

С настоящото Шелли Юръп ЕООД декларира, че радиооборудването тип Shelly 1 Gen3 е в съответствие с Директива 2014/53/ЕС, 2014/35/ЕС, 2014/30/ЕС, 2011/65/ЕС. Пълният текст на ЕС декларацията за съответствие е достъпен на следния интернет адрес: https://shelly.link/1_Gen3_DoC

Изхвърляне и рециклиране

Disposal and recycling.png Не изхвърляйте продукта в битови отпадъци. Рециклирайте продукта, за да предотвратите щети на околната среда и здравето и за насърчаване на опазването на ресурсите. Изхвърлете продукта на подходящо място за събиране на отпадъци на ваша отговорност.

Препродавачите, от които е закупено Устройството, са длъжни да приемат отпадъци от електрическо и електронно оборудване (ОЕЕО) безплатно за правилното обезвреждане.

Някои електронни продукти могат да съхраняват лични данни. Потребителят носи отговорност за изтриването на тези данни преди изхвърлянето на Устройството. За изтриване нулирайте устройството до фабричните настройки.

Производител

Шелли Юръп ЕООД

Адрес: бул. Черни връх 51, бул. 3, ет. 2-3, 1407 София, България, Тел. +359 2 988 7435, Електронна поща: support@shelly.cloud, Официален сайт: https://www.shelly.com

Промените в информацията за контакт се публикуват от производителя на официалния уебсайт.

Всички права върху търговската марка Shelly® и други интелектуални права, свързани с това устройство, принадлежат на Shelly Europe Ltd.
